• Długość przewodu: 500 m
• Najwyższej jakości materiały oraz perfekcyjny sposób wykonania potwierdzone zostały 15 letnią gwarancją
• Parametry znacznie przewyższające wymagania kategorii 6A
• Jednodrutowe żyły miedziane o średnicy Ø 0,57 mm (23 wg AWG)
• Żyły izolowane skręcone w pary
• Powłoka kabla wykonana z: LSZH, średnica zewnętrzna Ø 7,4 mm
• Błąd w metrażu nadruku wynosi max. 0,5%
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów
Przedstawiona cena dotyczy opakowania 500 m.
Skrętka NETSET U/FTP 6A z dużym zapasem spełnia wymagania stawiane skrętce kategorii 6.
Przewody, które należą do marki NETSET cechują się zgodnością z dyrektywą CPR i spełnieniem europejskiej normy EN 50575, określającej wymagania dotyczące właściwości pod wpływem działania ognia, a także metody badań i oceny kabli jako materiałów budowlanych. Powyższa skrętka spełnia klasę B2ca reakcji na ogień. Klasa ta sprawia, że przewód doskonale sprawdzi się w takich miejscach jak niewielkie budynki oraz miejsca z podwyższonymi wymaganiami pod względem odporności na ogień — drogi ewakuacyjne, klatki schodowe, korytarze.

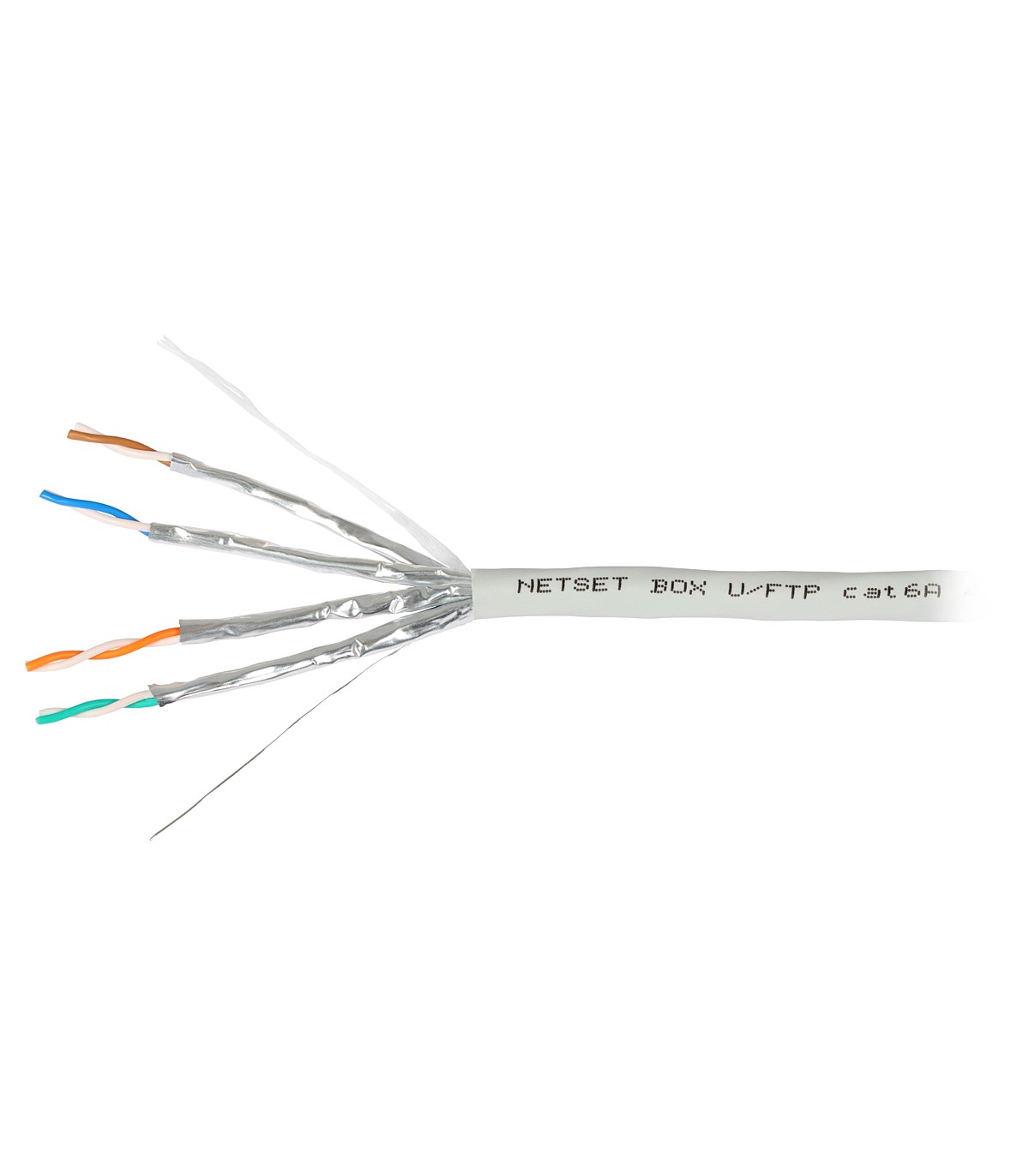

Skrętka NETSET U/FTP kategorii 6A E1617 to najwyższej jakości, skrętka komputerowa dedykowana do tworzenia profesjonalnych instalacji wewnętrznych. Ekran wykonany został z folii aluminiowej, co pozwala na zmniejszenie przesłuchu i zakłóceń, które pochodzą ze środowiska zewnętrznego.
Skrętka NETSET U/FTP kategorii 6A E1617 jest zgodna z normami:
• Ogólne wymagana dla kategorii 6A: ISO/IEC 11801:2011 (Ed. 2.2), IEC 61156-5:2012 (Ed. 2.1), EN 50173-1:2011, EN 50173-2:2007 A1:2010, EN 50288-10-1:2012, ANSI/TIA-568-C.2:2009;
• Normy dotyczące palności: IEC 60332-1-1:2015 (Ed. 1.1)/IEC 60332-1-2:2015 (Ed. 1.1), IEC 60754-1:2011 (Ed. 3.0)/IEC 60754-2:2011 (Ed. 2.0), IEC 61034-1:2013 (Ed. 3.1)/IEC 61034-2:2013 (Ed. 3.1);
• Reakcja na ogień: Klasyfikacja B2ca-s1a-d1-a1, EN 50575:2014 including amendment A1:2016, EN 60332-1-2:2004 including amendment A1:2015, EN 13501-6:2014.
Producent gwarantuje w okresie 15 lat niezmienność parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100, a także zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET U/FTP kategorii 6A dedykowana jest do pracy w otoczeniu o zakresie temperatur -30...+50 o C. Temperatura układania nie może być niższa niż 0 o C i nie może być wyższa niż +50 o C. Promień zginania nie powinien być niższy niż 8 krotna średnica zewnętrzna.
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
20,0 |
|
4 |
23,0 |
|
8 |
24,5 |
|
10 |
25,0 |
|
16 |
25,0 |
|
20 |
25,0 |
|
25 |
24,3 |
|
31,25 |
23,6 |
|
62,50 |
21,5 |
|
100 |
20,1 |
|
200 |
18,0 |
|
250 |
17,3 |
|
300 |
16,8 |
|
500 |
15,2 |
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
2,1 |
|
4 |
3,8 |
|
8 |
5,3 |
|
10 |
5,9 |
|
16 |
7,5 |
|
20 |
8,4 |
|
25 |
9,4 |
|
31,25 |
10,5 |
|
62,50 |
15 |
|
100 |
19,1 |
|
200 |
27,6 |
|
250 |
31,1 |
|
300 |
34,3 |
|
500 |
45,3 |
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
74,3 |
|
4 |
65,3 |
|
8 |
60,8 |
|
10 |
59,3 |
|
16 |
56,2 |
|
20 |
54,8 |
|
25 |
53,3 |
|
31,25 |
51,9 |
|
62,50 |
47,4 |
|
100 |
44,3 |
|
200 |
39,8 |
|
250 |
38,3 |
|
300 |
37,1 |
|
500 |
33,8 |
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
72,3 |
|
4 |
63,3 |
|
8 |
58,8 |
|
10 |
57,3 |
|
16 |
54,2 |
|
20 |
51,3 |
|
31,25 |
49,9 |
|
62,50 |
45,4 |
|
100 |
42,3 |
|
200 |
37,8 |
|
250 |
36,3 |
|
300 |
35,1 |
|
500 |
31,8 |
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
68 |
|
4 |
56 |
|
8 |
49,9 |
|
10 |
48 |
|
16 |
43,9 |
|
20 |
42 |
|
25 |
40 |
|
31,25 |
38,1 |
|
62,50 |
32,1 |
|
100 |
28 |
|
200 |
22 |
|
250 |
20 |
|
300 |
18,5 |
|
500 |
14 |
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
65 |
|
4 |
53 |
|
8 |
46,9 |
|
10 |
45 |
|
16 |
40,9 |
|
20 |
39 |
|
25 |
37 |
|
31,25 |
35,1 |
|
62,50 |
29,1 |
|
100 |
25 |
|
200 |
19 |
|
250 |
17 |
|
300 |
15,5 |
|
500 |
11 |
Dane techniczne:
|
Kod produktu |
E1617_500 |
|
|
Nazwa |
NETSET U/FTP kat. 6A |
|
|
Rodzaj produktu |
Skrętka komputerowa |
|
|
Producent |
Dipol |
|
|
Marka |
NETSET |
|
|
Typ przewodu |
U/FTP |
|
|
Zastosowanie |
Wewnętrzny |
|
|
Kategoria |
6A |
|
|
Długość przewodu |
500 |
|
|
Klasa CPR |
B2ca-s1a,d1,a1 |
|
|
Parametry |
||
|
Żyła |
materiał |
miedź |
|
średnica |
0,560 mm |
|
|
Izolacja żyły |
materiał |
PE |
|
średnica |
1,33 mm |
|
|
Pary żył |
kolory |
biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony |
|
Ekran pary żył |
materiał |
AI/Mylar |
|
średnica |
0,45 mm |
|
|
Płaszcz |
średnica |
7,4 mm |
|
grubość |
0,65 mm |
|
|
kolor |
RAL7032 (szary) |
|
|
Żelowany |
Nie |
|
|
Linka nośna |
Nie |
|
|
Separator |
Tak |
|
|
Błąd w metrażu nadruku |
<0,5% |
|
|
Impedancja |
100 Ω |
|
|
Prędkość propagacji NVP |
74% |
|
|
Rozrzut opóźnienia |
<45 ns/100m |
|
|
Asymetria pojemności względem ziemi |
330 pF/100m |
|
|
Rezystancja DC |
9,38 Ω/100 m |
|
|
Asymetria rezystancji |
<5% |
|
|
Zakres temperatury pracy |
-30...+50°C |
|
|
Zakres temperatury układania |
0...+50°C |
|
|
Min. promień gięcia dla instalacji wewnętrznych |
średnica |
>8 |
|
Szpula |
średnica |
380 mm |
|
szerokość |
385 mm |
|
|
średnica otworu wewnątrz szpuli |
33 mm |
|
