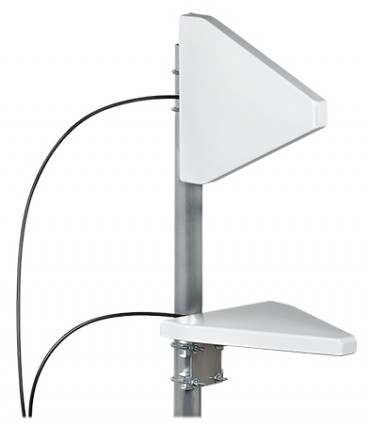

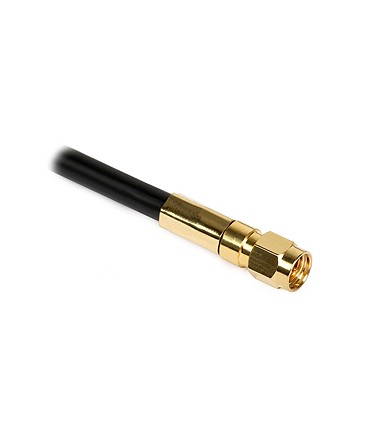

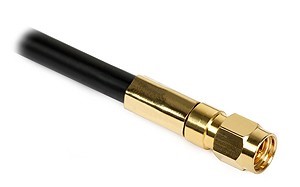

Antena logarytmiczna ATK-LOG ALP 5G MIMO zaprojektowana została do wykorzystania w systemach telefonii GSM/DCS/UMTS/HSDPA/LTE/5G, pracujących w paśmie 698-3800 MHz. Niezawodnie rozwiązuje częsty problem braku sygnału w miejscu instalacji modemu z kartą GSM/UMTS/LTE/5G. Wystarczy wtedy zazwyczaj dołączenie do modemu anteny, pozwalającej na uzyskanie wystarczającego sygnału. Dodatkowo, antena posiada 2 przewody o długości 5 metrów, zakończone wtykiem SMA.
Antena została stworzona do współpracy z modemami LTE/5G (wyposażonymi w dwa złącza antenowe), telefonami oraz modemami: GSM, DCS, 3G, LTE, 5G.
MIMO (ang. Multiple Input, Multiple Output) – rozwiązanie zwiększające przepustowość sieci bezprzewodowej polegające na transmisji wieloantenowej po stronie nadawczej oraz odbiorczej.
W skład zestawu wchodzą dwie takie same anteny - jedną antenę należy zamontować pionowo zaś drugą poziomo. Odległość pomiędzy antenami powinna wynosić minimum 37 cm.
| Kod towaru |
A7064_5 |
| Rodzaj towaru |
antena telekomunikacyjna |
| Typ |
antena MIMO, logarytmiczna |
| Przewód |
długość |
m |
5 |
| ilość przewodów |
2 |
| rodzaj przewodu |
Tri-LAN 240 |
| Złącze |
rodzaj |
SMA |
| ilość |
2 |
| Przeznaczenie |
GSM/DCS/3G/LTE/5G |
| Producent |
DIPOL |
| Marka |
ATK |
| Zastosowanie |
zewnętrzne |
| Pasmo |
MHz |
I - 698-960
II - 1710-2700
III - 3300-3800 |
| Maksymalny zysk |
dBi |
9 |
| Impedancja |
Ω |
50 |
Kąt
promieniowania |
pionowa polaryzacja |
° |
I - 70
II - 75
III - 75
|
| pozioma polaryzacja |
° |
I - 125
II - 100
III - 80 |
| Polaryzacja |
H,V |
| VSWR |
< 1,83 |
| Max. średnica masztu |
mm |
45 |
| Wymiary |
mm |
250x230x120 |
| Pakowanie |
| Opakowanie |
Pudełko |
| Wymiary |
mm |
350x320x120 |
| Masa |
kg |
1,6 |
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
