Podział patchcordów Ethernetowych

Wiele produktów charakteryzuje się specjalnymi oznaczeniami, które często niewiele nam mówią. Tak samo jest w przypadku patchcordów. Posiadają one wiele enigmatycznych oznaczeń i kategorii, które często niewiele nam mówią. Wybór odpowiedniego patchcordu często ma wpływ na odpowiednią jakość działania. Poniżej została przedstawiona legenda, która rozwinie najczęstsze skróty, używane przy oznaczeniach kabli patchcordowych:

• U/UTP — przewód nieekranowany (brak ekranu kabla oraz pary);
• U/FTP — przewód ekranowany (brak ekranu kabla, para ekranowana folią);
• F/UTP — przewód ekranowany (kabel ekranowany folią, brak ekranowania pary);
• F/FTP — przewód ekranowany (kabel ekranowany folią, para ekranowana folią);
• S/FTP — przewód ekranowany (kabel ekranowany dodatkowym oplotem, para ekranowana folią);
• SF/FTP — przewód ekranowany (kabel ekranowany folią z dodatkowym oplotem, para ekranowana folią);
• SF/UTP — przewód ekranowany (kabel ekranowany folią z dodatkowym oplotem, brak ekranowania pary).

Dodatkowo, patchcordy posiadają różne kategorie, które oznaczają następujące rzeczy:

• patchcordy kategorii pierwszej (Cat.1) — przewody nie są dedykowanie do przesyłania danych, ale są często spotykane w działach telekomunikacyjnych;
• patchcordy kategorii drugiej (CAT.2) — o paśmie częstotliwością do 4 MHz oraz max. prędkości 1 Mbit/s. Przewody te, ze względu na niską szybkość transferu zostały zastąpione przez skrętki o wyższych kategoriach;
• patchcordy kategorii trzeciej (CAT.3) — o paśmie częstotliwości do 16 MHz oraz max. prędkości do 4 Mbit/s;
• patchcordy kategorii czwartej (CAT.4) — o paśmie częstotliwości do 20 MHz oraz max. prędkości do 16 Mbit/s;
• Patchcordy kategorii piątej (CAT. 5) — o paśmie częstotliwości do 100 MHz oraz max. prędkości do 1 Gbit/s. Ze względu na parametry transferu danych jest to skrętka najchętniej wykorzystywana w projektach sieci komputerowych;

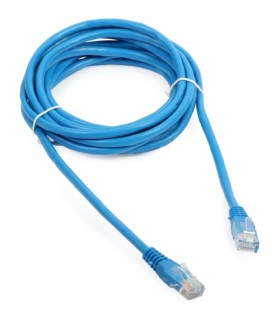

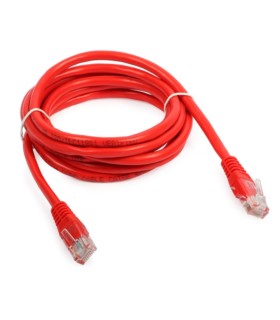

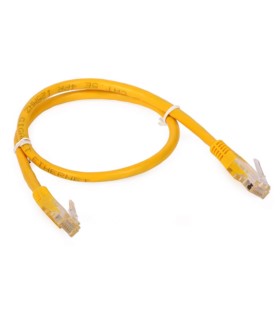

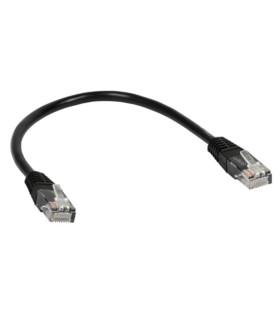

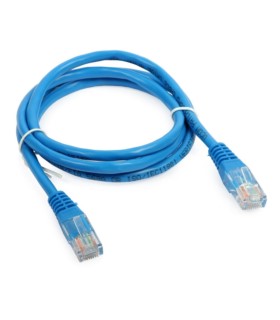

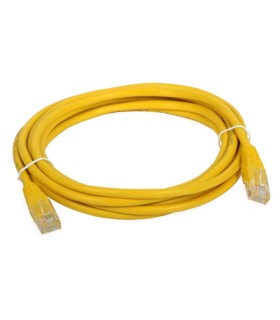

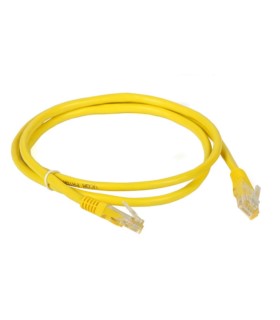

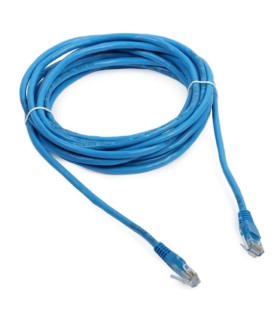

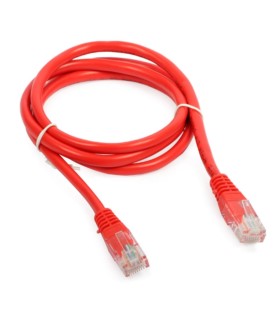

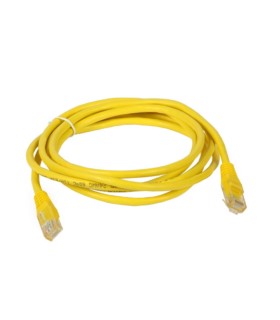

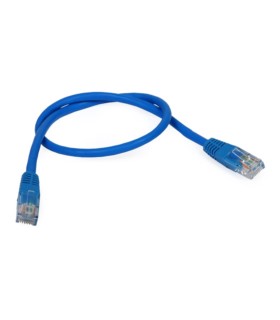

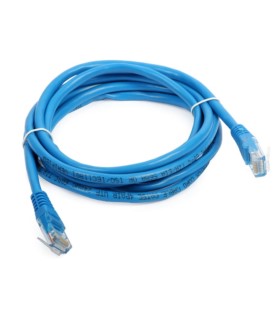

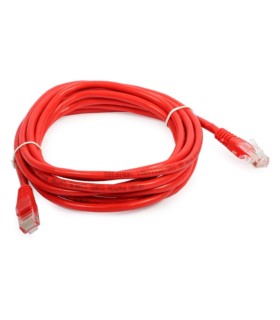

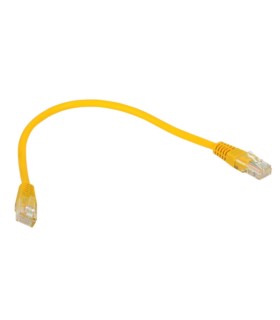

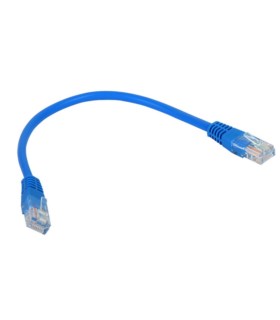

• ulepszony patchcord kategorii piątej (CAT. 5e) — ulepszona wersja przewodu kategorii piątej o paśmie częstotliwości do 100 MHz oraz max. prędkości do 1 Gbit/s;
• patchcordy kategorii szóstej (CAT. 6) — o paśmie częstotliwości do 250 MHz i max. prędkości do 10 Gbit/s;
• ulepszone patchcordy kategorii szóstej (CAT. 6e) — o paśmie częstotliwości do 500 MHz oraz max. prędkości do 10 Gbit/s;
• patchcordy kategorii siódmej (CAT. 7) — o paśmie częstotliwości do 600 MHz oraz max. prędkości do 10 Gbit/s;
• ulepszone patchcordy kategorii siódmej (CAT. 7A) — o paśmie częstotliwości do 1000 MHz oraz prędkości powyżej 10 Gbit/s;
• patchcordy kategorii ósmej (CAT. 8) — o paśmie częstotliwości do 2000 MHz oraz max. prędkości 25/40 Gbit/s.
