Transmisja optyczna

Filtruj według
Kod: A9883
545,00 zł netto
670,35 zł brutto

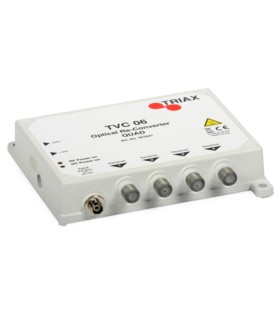

Konwerter został zaprojektowany do replikacji na wyjściu sygnału satelitarnego IF, sygnału Naziemnej Telewizji Cyfrowej DVB-T oraz sygnału radiowego DAB, FM. Sygnał odbierany jest z transmitera TOU 232 KIT A9880 poprzez pasywną sieć optyczną i konwertowany z powrotem na oryginalny sygnał IF. Urządzenie zostało wyposażone w 4 wyjścia z pełnym sygnałem satelitarnym SAT, DVB-T, DAB oraz FM.
Odbiornik doskonale współpracuje z zestawem TOU 232 KIT A9880 i konwerterem optycznym TOL 32 A9885.
Cechy wyróżniające:
odbiornik optyczny TVC 06 A9883 jest zasilany bezpośrednio z podłączonego tunera (zasilanie może również być realizowane przez zastosowanie zewnętrznego zasilacza 20VDC, które nie stanowi standardowego wyposażenia)
łatwy montaż z użyciem płytki do montażu na ścianie, układ obudowy przykrywa kable i złącza, równocześnie zapewniając dobrą widoczność wskaźników LED
wbudowany układ AGC
odbiornik wyposażony w dwa wskaźniki LED, umożliwiające użytkownikowi sprawdzić status urządzenia
Kod
 A9883
Długość fali optycznej
1100 - 1650 nm
Zakres częstotliwości
88 - 2150MHz
FM 88-108 MHz
DAB 174 - 230 MHz
DVB-T 470 - 862 MHz
SAT  950 - 2150 MHz
Moc wejścia optycznego
-15 min./ 0 max dBm
Parametry wyjściowe SAT
Zakres częstotliwości RF
HH (pol./pasmo)
18 V / 22 kHz
VH (pol./pasmo)
13 V / 22 kHz
HL (pol./pasmo)
18 V / 0 kHz
VL (pol./pasmo)
13 V / 0 kHz
Nominalny poziom wyjściowy
 70 dBµV
Zmienność wzmocnienia w paśmie
7 dB
Nominalne poziomy wyjściowe
SAT 2.15 GHz
-38 min./ -34 max dBm
SAT 1 GHz
-39 min./ -35 max dBm
Nominalna impedancja
75 Ohm
Separacja między wyjściami
30 dB
Parametry wyjściowe DVB-T, DAB
Zakres częstotliwości RF
DVB-T
470 MHz  -  862 MHz
DAB
174 MHz  -  230 MHz
Nominalny poziom wyjściowy
68 dBµV
Zmienność wzmocnienia w paśmie
5 dB
Nominalne poziomy wyjściowe
DVB-T 854 MHz
-46 min./ -42 max dBm
DVB-T 470 MHz
-47 min./ -43 max dBm
DAB
-63 min./ -59 max dBm
Ogólne parametry techniczne
Temperatura przechowywania
-10 do +50 °C
Pobór prądu
220 mA
Napięcie zasilania
20 V
Opcjonalne złącze
FC/PC
Złącze wyjściowe RF
F żeńskie

Kod: A9888
379,00 zł netto
466,17 zł brutto


Konwerter optyczny TWL 001 A9888 to urządzenie wykorzystywane do odbioru sygnału satelitarnego DVB-S/S2 z jednej pozycji satelitarnej. Jest używany do przesunięcia i wzmocnienia sygnałów DVB-S/S2 z zakresów 10,7 - 11,7 i 11,7 - 12,75 GHz w zakres częstotliwości 950 MHz – 5,45 GHz. Konwerter TWL 001 A9888 zakończony złączem typu "N" współpracuje tylko i wyłącznie z transmiterem ODU 32 z zestawu TOU 232 KIT A9880. TWL 001 A9888 jest wykorzystywany jako element zapasowy lub wymienny do zestawu A9880, w sytuacji, gdy oryginalny konwerter optyczny uległ zużyciu lub zniszczeniu.
Kod
 A9888
Częstotliwość wejściowa
10.7 GHz  -  12.75 GHz
Częstotliwość wyjściowa
0.95 GHz  -  5.45 GHz
Impedancja wyjściowa
50 ?
Współczynnik szumów w temperaturze 25 oC
0.7 dB
Max. współczynnik szumów w temperaturze 25 oC
< 1.1 dB
Współczynnik szumów w temperaturze - 30 oC do + 60 oC
0.9 dB
Max współczynnik szumów w temperaturze - 30 oC do + 60 oC
< 1.3 dB

Kod: A98894
243,00 zł netto
298,89 zł brutto


Splitter optyczny TOS 04D A98894 to element stosowany do podziału sygnału optycznego pochodzącego z konwertera A9885 lub nadajnika optycznego wchodzącego w skład zestawu A9880. Sygnał dzielony jest na cztery tory optyczne. Splitter może również być stosowany w dowolnych aplikacjach PON.
Obudowa splittera typu TOS umożliwia łatwy montaż w typowych szafkach RTV. Do gniazd FC/PC doprowadzane są bezpośrednio włókna światłowodowe zakończone wtykami. Nie jest wymagane stosowanie przełącznic, czy adapterów światłowodowych.
W ofercie dostępne są również modele splitterów z dwoma A98892 oraz trzema A98893 wyjściami.
Kod
A98894
Ilość wyjść
4
Typ złącza
FC/PC
Tłumienie wtrąceniowe (1310nm, 1550nm)
7,0 dB
C/R (typowe)
25%
Wymiary
151x115x20 mm

Kod: R82522
2 060,00 zł netto
2 533,80 zł brutto
  • Nadajnik umożliwia dystrybucję sygnałów DVB-S/S2 oraz CATV
  • Zakres częstotliwości na wejściu: 47-2400 MHz
  • Funkcja AGC
  • Maksymalny poziom wejściowy: 85 dBμV
  • Regulacja poziomu wejściowego 0...-15 dB z krokiem 1 dB
  • Kilka opcji montażowych (szyna DIN, elewacja)
  • Złącza: 3xRF: wejście/wyjście i wyście testowe - typ F, 1x optyczne - SC/APC
Kod: R82523
2 990,00 zł netto
3 677,70 zł brutto
  • Nadajnik umożliwia dystrybucję sygnałów DVB-S/S2 oraz CATV
  • 2 niezależne nadajniki o mocy 6dBm
  • Zakres częstotliwości na wejściu: 47-2400 MHz
  • Funkcja AGC
  • Maksymalny poziom wejściowy: 85 dBμV
  • Regulacja poziomu wejściowego 0...-15 dB z krokiem 1 dB
  • Kilka opcji montażowych (szyna DIN, elewacja)
  • Złącza: 3xRF: wejście/wyjście i wyście testowe - typ F, optyczne - 2x SC/APC
Kod: R82527
571,00 zł netto
702,33 zł brutto


Splitter optyczny so414 Terra 1x4 R82527 to element wykorzystywany do podziału sygnału optycznego, pochodzącego z nadajnika optycznego. Sygnał światłowodowy dzielony jest na cztery tory optyczne. Splitter może być używany w dowolnych aplikacjach PON (Passive Optical Network).
Splitter optyczny so414 Terra 1x4 R82527 może być montowany indywidualnie, np. na ścianie za pomocą akcesoriów, dołączonych do kompletu lub w zestawach na uniwersalnej szynie DIN R82538, wykorzystywanych w szafach RACK. Do gniazd SC/APC doprowadzane są bezpośrednio włókna światłowodowe zakończone wtykami. Nie jest potrzebne stosowanie przełącznic czy adapterów światłowodowych.
Splitter może być używany z następującymi elementami systemu TERRA:
nadajniki optyczne - dystrybucja sygnału telewizyjnego światłowodem,
dipleksery WDM - transmisja sygnałów 1310nm oraz 1550nm w jednym włóknie,
urządzeniami, przeznaczonymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).
Przykładowe zastosowanie
Transmisja sygnałów optycznych dla dwóch długości fali (1310 nm oraz 1550 nm) przy pomocy jednego włókna światłowodowego. Podział sygnału na 4 tory transmisyjne.
Przykładowa realizacja systemu do dystrybucji cyfrowego sygnału dla czterech multipleksów DVB-T. Dystrybucja światłowodem - podział na 4 tory optyczne.
Cechy wyróżniające
Współpracuje ze światłowodami jednomodowymi
Zakres obsługiwanych długości fali: 1260-1650 nm
Kilka opcji montażowych (szyna DIN, elewacja)
Złącza optyczne - SC/APC
Stabilność tłumienia
Wysoka niezawodność
Nazwa
so414
so418
so424
Kod
R82527
na zam.
na zam.
Ilość wyjść
1x4
1x8
1x4+1x4
Typ złącza
SC/APC
Długość fali [nm]
1260-1650
Tłumienie wtrąceniowe - typowe [dB]
 7,0
 10,2
 7,0
Tłumienie wtrąceniowe - max. [dB]
 7,5
 10,7
 7,5
Tłumienie odbić [dB]
 ? 50
Kierunkowość [dB]
? 55
Stabilność temp. -20... +70 [oC]
   ? 0.4 dB
Optyczna moc wej. max [mW]
   300
Zakres temperatur pracy [oC]
   -20...+50
Wymiary[mm]/Masa[kg]
 198x116x36/0,65
  198x116x36/0,7
