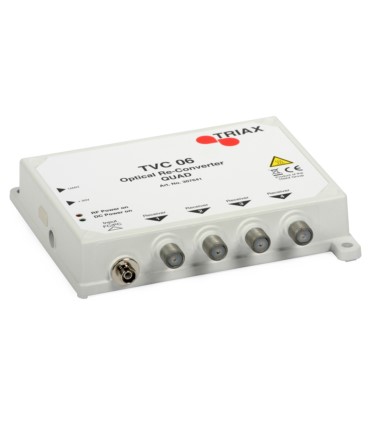

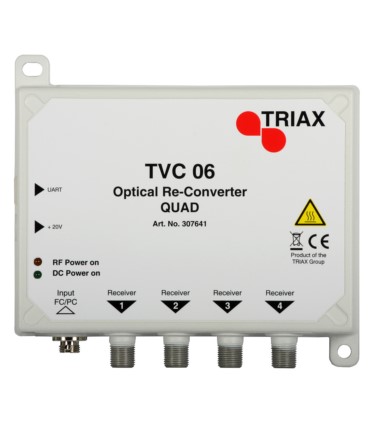

Konwerter został zaprojektowany do replikacji na wyjściu sygnału satelitarnego IF, sygnału Naziemnej Telewizji Cyfrowej DVB-T oraz sygnału radiowego DAB, FM. Sygnał odbierany jest z transmitera TOU 232 KIT A9880 poprzez pasywną sieć optyczną i konwertowany z powrotem na oryginalny sygnał IF. Urządzenie zostało wyposażone w 4 wyjścia z pełnym sygnałem satelitarnym SAT, DVB-T, DAB oraz FM.
Odbiornik doskonale współpracuje z zestawem TOU 232 KIT A9880 i konwerterem optycznym TOL 32 A9885.
Cechy wyróżniające:
odbiornik optyczny TVC 06 A9883 jest zasilany bezpośrednio z podłączonego tunera (zasilanie może również być realizowane przez zastosowanie zewnętrznego zasilacza 20VDC, które nie stanowi standardowego wyposażenia)
łatwy montaż z użyciem płytki do montażu na ścianie, układ obudowy przykrywa kable i złącza, równocześnie zapewniając dobrą widoczność wskaźników LED
wbudowany układ AGC
odbiornik wyposażony w dwa wskaźniki LED, umożliwiające użytkownikowi sprawdzić status urządzenia.
Dane techniczne:
|
Kod produktu
|
A9883
|
|
Nazwa
|
TVC 06
|
|
Rodzaj sygnału
|
RTV/SAT
|
|
Wejście — sygnał optyczny
|
|
Złącze
|
FC/PC
|
|
Długość fali
|
1100-1650 nm
|
|
Poziom mocy na wej.
|
-15...0 dBm
|
|
Wyjście — sygnał RF
|
|
Złącza
|
F
|
|
Rodzaj wyjść
|
4x SAT+DVB-T: Fullband (QUAD+DVB-T)
|
|
Zakres częstotliwości
|
88-108, 174-230, 470-862, 950-2150 MHz
|
|
Impedancja
|
75 ꭥ
|
|
Poziom wyjściowy
|
68 (DVB-T), 70 (SAT) dBµV
|
|
Pozostałe parametry
|
|
Napięcie zasilania
|
20 DC V
|
|
Pobór prądu
|
0,22 A
|
|
Zakres temperatury pracy
|
-10...+50 °C
|
