Nowy system dystrybucji sygnałów RTV/SAT Terra cechuje wysoka jakość oraz konkurencyjna cena. Cechą szczególną systemu są: kompaktowe wymiary urządzeń pozwalające na wygodne umieszczenie ich razem z innymi elementami instalacji w szafkach RTV, szerokie spektrum urządzeń pozwalające na realizację instalacji w oparciu o multiswitche tradycyjne, dSCR/Unicable, jak również instalacji hybrydowych. Zastosowanie różnych wersji nadajników optycznych pozwala na dystrybucję sygnałów: DVB-T/T2 oraz satelitarnego z dwóch satelitów w tylko 1 włóknie światłowodowym.

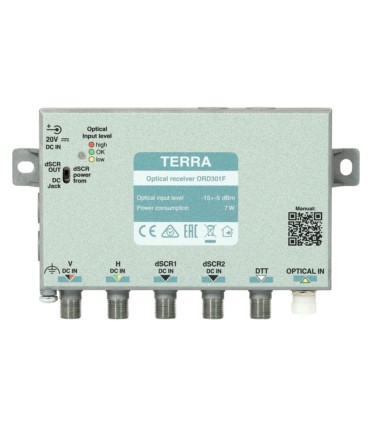

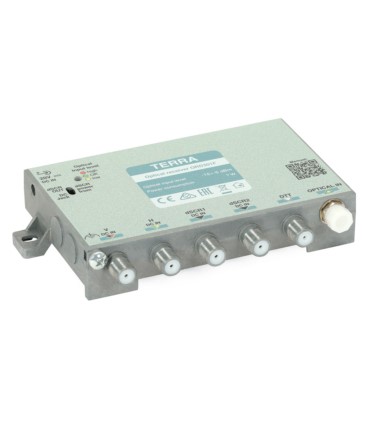

Odbiornik optyczny ORD301F E A3139 umożliwia zamianę sygnału optycznego pochodzącego z nadajnika OTF302 6F31 E A3031 lub OTF302 6F55 E A3055 na sygnał elektryczny. Sygnał odbierany jest z nadajnika optycznego poprzez pasywną sieć światłowodową i konwertowany z powrotem na oryginalny sygnał IF. Urządzenie zawiera 5 wyjść. Na wyjściach oznaczonych V - polaryzacja pionowa oraz H - polaryzacja pozioma otrzymujemy sygnał RF taki jak dla klasycznego konwertera typu Wideband. Wyjścia dSCR umożliwiają podział sygnału przy pomocy jednego kabla koncentrycznego w technice dSCR/Unicable, natomiast na wyjściu DTT mamy sygnał DVB-T2/DAB/FM. Odbiorniki takie nazywane są często "wirtualnymi konwerterami".
Odbiornik optyczny ORD301F E TERRA A3139 kompatybilny jest z następującymi nadajnikami:
- Nadajnik optyczny OTF302 6F31 E A3031 realizujący transmisję na długości fali 1310 nm
- Nadajnik optyczny OTF302 6F55 E A3055 realizujący transmisję na długości fali 1550 nm
Cechy wyróżniające:
- długość fali 1100...1650 nm,
- akceptowalny poziom mocy na wejściu optycznym -15...-5 dBm,
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A,
- OLC - automatyczna kontrola stabilizująca poziom sygnału,
- diody LED na obudowie znacznie ułatwiające właściwą konfigurację całego systemu
- zasilanie DC jest realizowane bezpośrednio z podłączonego multiswitcha lub zewnętrznego zasilacza DC 20 V, które nie stanowi standardowego wyposażenia.
Dane techniczne
Rodzaj towaru | Odbiornik optyczny |
Nazwa | ORD301F E |
Rodzaj sygnału | RTV/SAT |
Producent | TERRA |
Wejście - sygnał optyczny |
Złącze | FC/UPC |
Długość fali | nm | 1100 - 1650 |
Poziom mocy na wej. | dBm | -15..-5 |
Wyjście - sygnał RF |
Złącza | F |
Rodzaj wyjść | TV+Radio | 1x FM/DAB+/DVB-T2 |
SAT | 2x dSCR/Unicable, V, H |
Zakres częstotliwości | FM/DAB+/DVB-T2 | MHz | 87,5-240/470-790 |
SAT | MHz | 2 x (290-2350), 950-2150 |
Impedancja | Ω | 75 |
Tłumienie odbić | dB | > 10 |
Poziom wyjściowy | dBμV | 70 (Legacy), 75 (DVB-T), 76 (dSCR) |
Pozostałe parametry |
Napięcie zasilania | DC V | 20 |
Pobór mocy | W | 7 |
Zakres temperatur pracy | ºC | -20...+50 |
Wymiary | mm | 147x89x26 |
Masa | kg | 0,42 |
