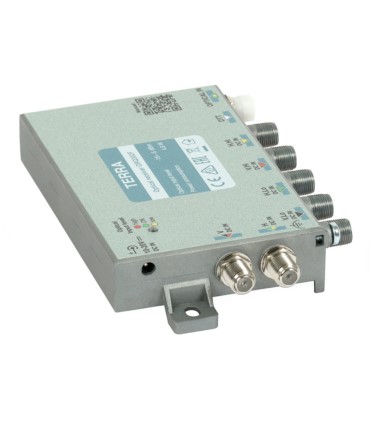

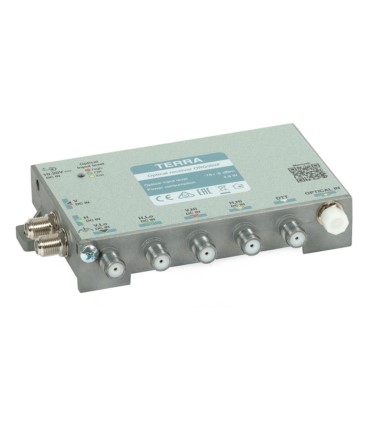

Optyczny odbiornik ORQ302F E pozwala na zmianę sygnału optycznego, który pochodzi z nadajnika OTF302 6F31 E lub też OTF302 6F55 E na sygnał elektryczny. Za odbieranie sygnału odpowiada nadajnik optyczny przez pasywną sieć światłowodową i konwertowany na oryginalny sygnał IF. Produkt wyposażony jest w 5 wyjść, które dzielą całe pasma na cztery pary polaryzacja/pasmo (VL-HL-VH-HH), tak, jak ma to miejsce w przypadku klasycznego konwertera typu QUATRO oraz sygnał DVB-T2, DAB, FM. Co więcej, odbiornik posiada 2 złącza F, które pozwalają na podłączenie multiswitcha typu dSCR. Tego typu odbiorniki często nazywane są "wirtualnymi konwerterami". Takie sygnały należy wprowadzić na multiswitch z odpowiednią liczbą wejść, następnie przy użyciu przewodu koncentrycznego będzie można doprowadzić go do gniazd abonenckich. Odbiornik ORQ302F E pozwala na budowanie bardziej złożonych wielomultiswitchowych systemów.
Dane techniczne:
Kod produktu | A3137 |
Rodzaj produktu | Odbiornik optyczny |
Nazwa | ORQ302F E |
Rodzaj sygnału | RTV/SAT |
Producent | TERRA |
Wejście — sygnał optyczny |
Złącze | FC/UPC |
Długość fali | 1100-1650 nm |
Poziom mocy na wej. | -15...-5 dBm |
Wyjście — sygnał RF |
Złącza | F |
Rodzaj wyjść | TV+Radio | 1x FM/DAB+/DVB-T2 |
SAT | V, H, V/L, V/H, H/L, H/H |
Zakres częstotliwości | FM/DAB+/DVB-T | 87,5-240/470-790 MHz |
SAT | 2x (290...2350 MHz), 2x (950...1950 MHz) & 2x (1100...2150 MHz) |
Impedancja | 75 Ω |
Tłumienie odbić | >10 dB |
Poziom wyjściowy | 80 dBµV |
Pozostałe |
Napięcie zasilania | DC 10-20 V |
Pobór mocy | 4,8 W |
Zakres temperatury pracy | -20...+50°C |
Wymiary | 149x89x26 mm |
Masa | 0,42 kg |
