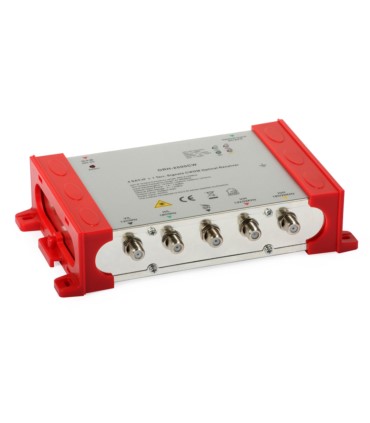

Odbiornik optyczny ORH-2500CW QUATRO A9812 pozwala na zamianę sygnału optycznego, pochodzącego z nadajnika OTH-2500CW A9810 na sygnał elektryczny. Sygnał odbierany jest z nadajnika OTH-2500CW A9810 poprzez pasywną sieć optyczną i znieniany z powrotem na oryginalny sygnał IF. Urządzenie zostało wyposażone w 5 wyjść - cztery pary polaryzacja/pasmo (VL–HL–VH–HH) oraz sygnał DVB-T, DAB, FM. Sygnały te należy wprowadzić na multiswitch o odpowiedniej liczbie wyjść, a następnie za pomocą przewodu koncentrycznego doprowadzić do gniazd abonenckich. Za odbiornikiem możliwe jest budowanie bardziej skomplikowanych, systemów wielomultiswitchowych.
Cechy wyróżniające:
- łatwy montaż z użyciem płytki do montażu na ścianie
- wbudowany układ AGC (ang. Automatic Gain Control), który zapewnia stabilność sygnału na wyjściu urządzenia
- odbiornik wyposażony w wskaźniki LED, które pozwalają użytkownikowi sprawdzić stan pracy urządzenia oraz oszacować poziom sygnału wejściowego
- Przykład optycznej instalacji SMATV.
Dane techniczne:
Kod produktu | A9812 |
Rodzaj produktu | Odbiornik optyczny |
Nazwa | ORH-2500CW |
Rodzaj sygnału | RTV/SAT |
Parametry wejścia — sygnał optyczny |

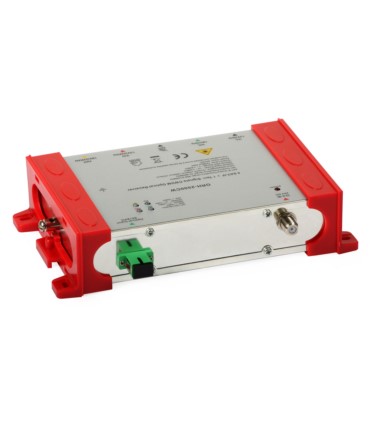

Złącze | SC/APC |
Poziom mocy na wej. | -14...+3 dBm (dla AGC: -7...+2) |
Parametry wyjścia — sygnał RF |
Złącza | F |
Rodzaj wyjść | 1x DVB-T/T2/CATV, 4x SAT: V/L, V/H, H/L, H/H |
Zakres częstotliwości | 47...2150 MHz |
Pozostałe parametry |

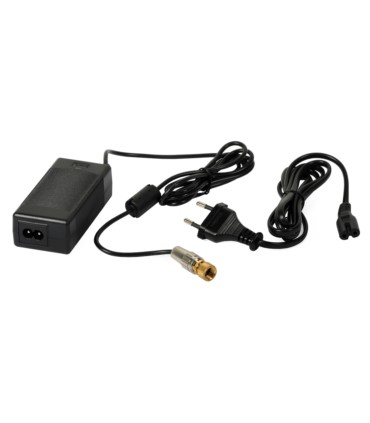

Napięcie zasilania | DC 20 V |
Pobór prądu | 0,5 A |
Zakres temperatury pracy | -10...+40 °C |
Wymiary | 195x128x40 mm |
