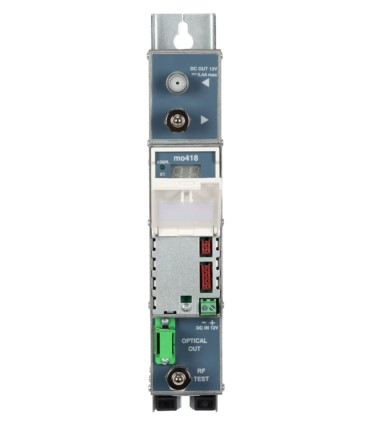

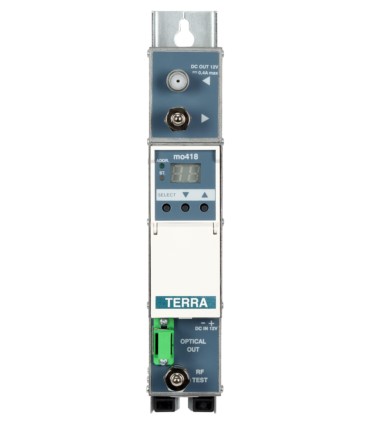

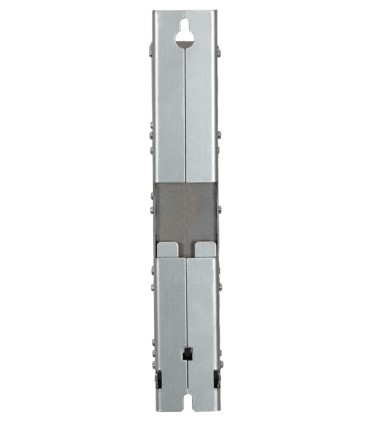

Transmiter optyczny mo418 4F31 przeznaczony jest do przesyłania sygnałów telewizyjnych przy pomocy medium światłowodowego. Transmiter powoduje konwersję sygnału elektrycznego (przewód koncentryczny) na sygnał optyczny. Dystrybucja telewizji od kilku do kilkunastu punktów dystrybucyjnych (w zależności od czułości urządzeń po stronie odbiorczej) możliwa jest dzięki mocy na wejściu optycznym, która wynosi 6 dBm (4 mW). W przypadku połączeń punkt-punkt zasięg transmisji może osiągać do 20 km.

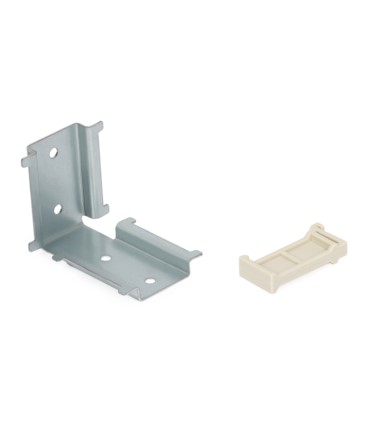

Urządzenie optyczne wykorzystuje falę o dł. 1310 nm (II okno), a montowany może być indywidualnie, przykładowo na ścianie przy pomocy akcesoriów, które można znaleźc w komplecie do transmitera optycznego. Sprzęt jest zasilany napięciem 12 V, pobór prądu wynodi 0,35 A. Pojedynczy transmitermoże być zasilany z dowolnego zasilacza o podanej wydajności prądowej i napięciu wyjściowym. Chcąc zasilać jednocześnie większą liczbę urządzeń, polecamy użyć dedykowany do tego zasilacz, np. DR-60-12 R82532 .
Do ważnych cech transmitera można zaliczyć możliwość integracji nadajnika z innymi elementami, takimi jak: splittery optyczne, diplexerami WDM, odbiornikami optycznymi, itp...
Urządzenia mogą być montowane na jednej szynie DIN, a w razie potrzeby w szafie RACK.
|
Przykładowa realizacja systemu do dystrybucji cyfrowego sygnału dla czterech multipleksów DVB-T/T2. Dystrybucja światłowodem - podział na 4 tory optyczne. |
Dane techniczne:
Kod produktu | R82526 |
Rodzaj produktu | Nadajnik optyczny |
Nazwa | mo418 4F31 |
Rodzaj sygnału | RTV/CATV |
Parametry wejścia — sygnał RF |
Typ złącza | F |
SC/APC |
Zakres częstotliwości wej. RF | 47...2400 MHZ |
Poziom sygnału wej. RF | 70...85 dBµV |
Impedancja wejściowa | 75 ꭥ |
Regulacja poziomu wzmocnienia | 0...-15 dB z krokiem 1 |
Zakres AGC | 5 dB |
Pętla sygnałowa | zakres częstotliwości | 47-2400 dBµV |
tłumienie | <1 dB |
płaskość charakterystyki | +/- 1 dB |
Tłumienie odbić | 18 dB/40 MHz -1.5 dB/oct (47-950 MHz); ≥ 10 dB do 1750 MHz; ≥ 7 dB do 2400 MHz |
Parametry wyjścia — sygnał optyczny |
Laser | typ | FP |
długość fali | 1310 nm |
moc | 6 dBm |
Ilość wyjść optycznych | 1 |
Pozostałe parametry |
Napięcie zasilania | DC 12 V |
Pobór prądu | 0,35 A |
Zakres temperatury pracy | 0...+50 °C |
Wymiary | 198x107x36 mm |
Masa | 0,9 kg |
