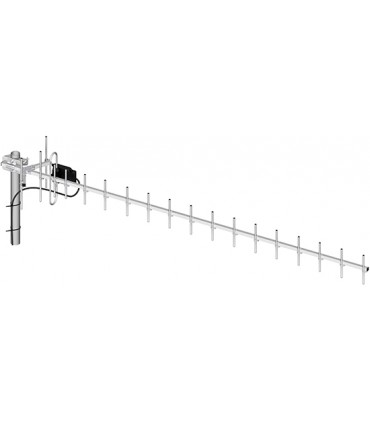

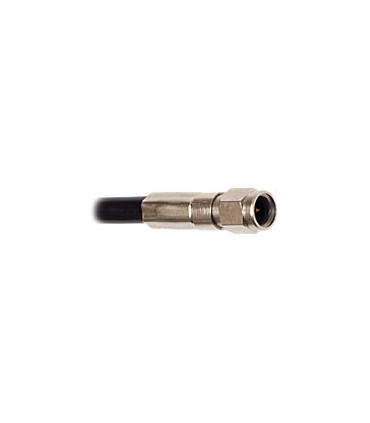

Antena z wbudowanym symetryzatorem pętlowym oraz przewodem o długości 10m, zakończonym wtykiem SMA. Elementy anteny przykręcone są do nośnika. Montaż polega na zamocowaniu reflektora. Produkowana jest wersja anteny bez przewodu o kodzie A7025 oraz z przewodem o długości 10m zakończonym gniazdem FME o kodzie A7026. Antena pakowana w folię. Niektóre elementy anteny wykonane zostały z aluminium, stalowe elementy konstrukcyjne ocynkowane galwanicznie.
Antena zaprojektowana została do modemów GPRS ze złączem SMA. Istnieje na rynku grupa modemów GSM/GPRS, posiadających złącze antenowe SMA, jak np.:
- Siemens MC75
- Mobilebox MC35
- CELL 525
- M-100, M-101 (oparte na module G18 firmy Motorola)
- urządzenie MEGABOX.
Dodatkowo, dzięki zastosowaniu przejścia przez gniazdo SMA kompatybilne z SE237E842815, urządzenie można dołączyć do modemów GPRS firmy Sony-Ericsson GC-75, GC-82 oraz GC-85.
Homologacja Ministra Łączności R.P. Nr 359/97
| Nazwa |
ATK-20/850-960MHz
|
| Przewód |
10 m |
| Złącze |
styk SMA |
| Kod |
A7027
|
| Pasmo [MHz] |
800-980 |
| Zysk [dB] |
16,5 |
| Promieniowanie przód./ tyl [dB] |
26 |
| Polaryzacja |
V |
| Ilość elementów |
20 |
| Impedancja wyjściowa [Ω] |
50 |
| Opakowanie |
folia |
| Masa [kg] |
0,9 |
| Długość [m] |
1,7 |
| Szerokość wiązki H [o] |
25 |
| Szerokość wiązki V [o] |
26 |
