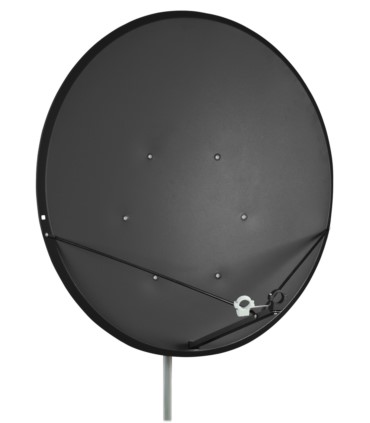

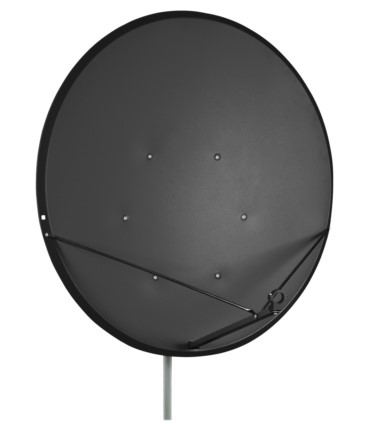

Antena satelitarna DIPOL DPL-120 + zez [ciemny grafit, RAL7016]

Kod: A9684

• Dedykowana do antenowych instalacji zbiorczych
• Rozmiar: 120 cm (115x125 cm)
• Zysk max. 42,1 dBi dla 12,75 GHz
• 6 punktowe mocowanie czaszy do talerza
• Zgodna z normą odporności na wiatr IEC1114-2
• Antena testowana wg normy NBR 8094
• Konwerter mocowany na uchwycie z dwoma dodatkowymi wspornikami
• Uchwyt drugiego LNB w komplecie

Czytaj więcej
500,00 zł netto

(500,00 zł szt)

615,00 zł brutto
(615,00 zł szt)
Natychmiastowa wysyłka


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Ulubione0
Do porównania0
Add to wishlist
Opis

Satelitarna antena DPL-120 jest profesjonalną anteną stalową, przeznaczoną do budowy antenowych instalacji zbiorczych dla budynków wielorodzinnych, a także w miejscach, gdzie konieczny jest wysoki poziom i dobra jakość sygnału na wejściu instalacji. Konstrukcja czaszy jest zgodna z wszelkimi wymaganiami polskich przepisów dot. sprzętu budowy instalacji telekomunikacyjnych w budownictwie wielorodzinnym, zwłaszcza w kontekście wytycznych rozporządzenia MTBiGM z 2012r.



Zestaw obejmuje dedykowany uchwyt drugiego konwertera, co umożliwia odbiór sygnału satelitarnego z dwóch pozycji satelitarnych.

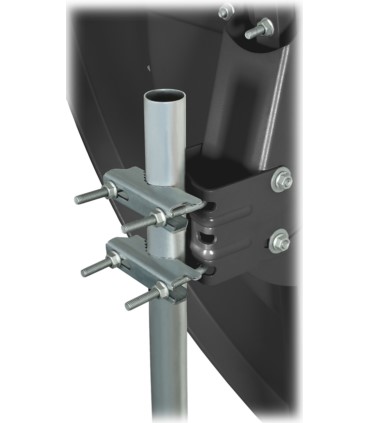

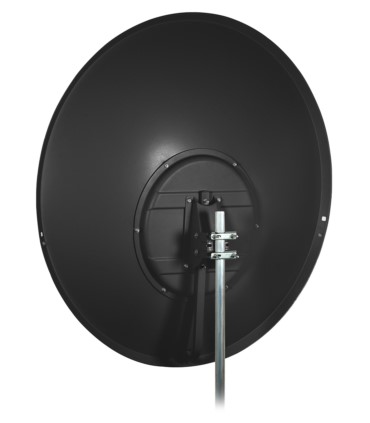

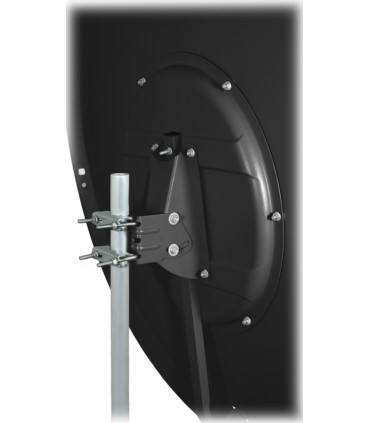

Czasza anteny satelitarnej DPL-120 mocowana jest do talerza pośredniego poprzez 6 śrub. Talerz ten z kolei mocowany jest na maszcie przy użyciu uchwytu wykonanego ze stalowej blachy o grubości 3,5 mm. Takie rozwiązanie jest gwarancją stabilności kształtu czaszy oraz daje to pewność, że mocowanie jest odpowiednie, nawet przy silnym wietrze. Antena cechuje się wytrzymałością na silny wiatr o max. prędkości 216 km/h.

Antena została wykonana ze stali galwanizowanej o grubości 0,8 mm, która zabezpieczona jest powłoką cynkową o grubości 7~15 µm, a malowana jest proszkowo. produkt posiada 3-punktowe podparcie nośnika konwerterów, co zapewnia niezwykłą stabilność systemu odbioru. Konstrukcja zapobiega drganiom konwerterów i gwarantuje stabilny odbiór sygnału przy nawet bardzo silnym wietrze.



Najważniejsze normy spełniane przez antenę satelitarną DPL-120



Test odporności na wiatr (IEC 1114-2) – antena została przebadana pod kątem odporności na trzy prędkości wiatru: dopuszczalna siła wiatru (72 km/h=20 m/s) — przy tej prędkości wiatru charakterystyka odbiorcza obrazu nie może ulec zmianom bez zmiany jej kierunku. Wartość redukcji wzmocnienia anteny wynosi 1 dB.

Maksymalna siła wiatru (144km/h=40m/s) — przy tej prędkości nie może wystąpić trwała degradacja testowanej anteny. Jedyną koniecznością może być ponowna regulacja anteny, w celu przywrócenia charakterystyki odbiorczej anteny (siła oraz jakość).

Niszcząca siła wiatru (216km/h=60m/s) —prędkość ta może powodować trwałą degradację odbiorczej testowanej anteny. Dla bezpieczeństwa żaden z elementów anteny nie powinien ulec mechanicznemu zniszczeniu.

Test odporności na działanie soli (NBR 8094) — odporność urządzenia na czynniki, które mogą przyczynić się do powstawania korozji elementów stalowych, została przetestowana. Czasza i elementy nośne zostały poddane działaniu mgły solnej ze stężeniem wynoszącym 5% w dedykowanej do tego komorze, która potrafi symulować opad atmosferyczny. Testy czaszy i elementów montażowych trwały 500 h, natomiast elementów łączących 750 h. Przeprowadzony test nie wykazał obecności korozji.

Weryfikacja grubości powłoki cynkowej (NBR 7937) — czasza anteny została poddana testom na grubość warstwy ocynkowania. Produkt posiada warstwę o grubości 8,5 µm, co spełnia warunki normy.



Dane techniczne:



Kod produktu

A9684

Rodzaj produktu

Antena satelitarna

Typ

Offsetowy

Offset

23°

Rozmiar

120 cm

Kolor

Antracy

Producent

DIPOL

Oznaczenie koloru

RAL 7016

Reflektor

materiał

Stal galwanizowana

grubość

0,8 mm

wymiary

1150x1250

Grubość powłoki cynkowej

7~15 µm

Malowanie

technika

metoda proszkowa

grubość farby

60 µm

Efektywność

>70%

Zysk

dla 11,7 GHz

41,6 dBi

dla 12,7 GHz

42,1 dBi

Ogniskowa

736 mm

Kąt elewacji

16...77°

Zakres regulacji azymutu

360°

Stosunek f/D

0,64

Średnica mocowania konwertera

40 mm

Test odporności na działanie soli

lustro i tył anteny

500 h

elementy łączące

750 h

Dopuszczalna siła wiatru

72 km/h (zgodnie z normą IEC1114-2)

Maksymalna siła wiatru

144 km/h (zgodnie z normą IEC1114-2)

Niszcząca siła wiatru

216 km/h (zgodnie z normą IEC1114-2)

Max. średnica masztu

60 mm

Masa

16,6 kg
