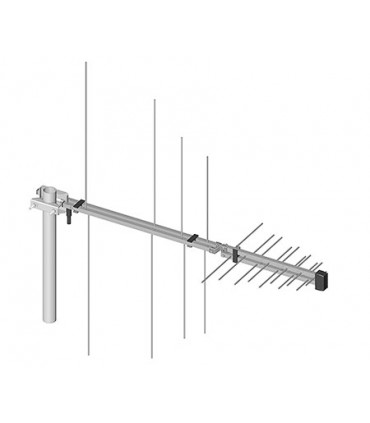

Antena logarytmiczna A4015 jest nowoczesną anteną szerokopasmową, dwupolaryzacyjną dedykowaną do odbioru naziemnej telewizji cyfrowej DVB-T/T2 w pasmach VHF (174...230 MHz) i UHF (470...790 MHz). Do cech charakterystycznych anteny zaliczyć można łatwość montażu (antena złożona w całości), płaskość charakterystyki zysku w całym paśmie VHF i UHF oraz dopasowanie impedancyjne 75 Ω, dzięki któremu antena nie wymaga stosowania symetryzatora. Przewód antenowy podłącza się za pomocą złącza typu F (w komplecie).
Antena została zaprojektowana przez specjalistów z Akademii Górniczo-Hutniczej im. S. Staszica w Krakowie z Katedry Elektroniki. Ilość elementów promieniujących oraz ich kształt zoptymalizowane zostały za pomocą specjalistycznego oprogramowania w celu zapewnienia wymaganych parametrów pracy. Realizacja anteny o dwóch pasmach pracy pozwoliła na redukcję wymiarów anteny w stosunku do klasycznego rozwiązania szerokopasmowej anteny.

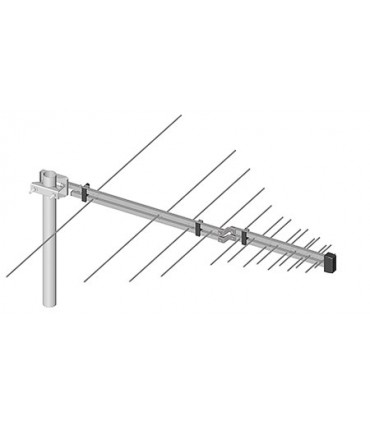

Antena A4015 jest typową anteną miejską do odbioru sygnału DVB-T/T2 w pełnym zakresie częstotliwości VHF + UHF w polaryzacji poziomej, pionowej lub mieszanej. Można ją montować na maszcie antenowym na dachu lub na uchwycie do ściany lub do barierki balkonu.
Elementy promieniujące o średnicy 3.92 mm zostały wykonane ze utwardzonego stopu aluminium. Najdłuższy element, zachowując sprężystość, wytrzymuje obciążenie stałe, umiejscowione na końcu odpowiadające masie mniejszej niż 0,8 kg. Dla porównania masa gołębia nie przekracza 0,4 kg.
Antena umożliwia odbiór w cyfrowym standardzie DVB-T/T2.
| Kod |
A4015 |
| Pasmo [MHz] |
174-230 / 470-790 |
| Zysk [dBi] |
8 / 9 |
| VSWR |
<1,7 |
| Promieniowanie przód/tył [dB] |
20...30 |
| Polaryzacja |
H/V/mieszana |
| Impedancja wyjściowa [Ω] |
75 |
| Masa [kg] |
0,6 |
| Maksymalna średnica masztu [mm] |
40 |
| Wymiary [mm] |
725 x 913 x 40 |
| Szerokość wiązki H / V [st.] |
30...40 |
| Nakręcane złącze F 6,8 mm E8013 |
w komplecie |
| Uszczelka gumowa złącza F E8025 |
w komplecie |
| Opakowanie |
karton |
