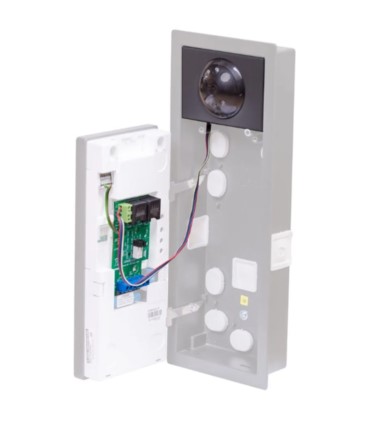

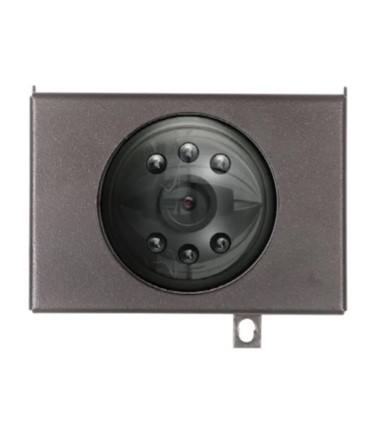

CDNV-CAM to moduł kamery kopułkowej, który jest przeznaczony do cyfrowych centrali CDNP. W zestawie wraz z kamerą znajduje się również sumator wideo CDNVS-CAM, który jest montowany bezpośrednio do centrali. Kamera jest kolorowa, posiada wysoką rozdzielczość (co najmniej 600 linii) oraz szerokokątny obiektyw 2,8 mm. Pozycja kamery może być regulowana w +/- 20° w każdą ze stron, wraz z podświetleniem LED w podczerwieni, co zapewnia doskonały obraz zarówno w dzień, jak i w nocy. Wyjście sygnału video to nic innego, jak różnicowy V+ i V-.
CDNVS-CAM to uniwersalny sumator wideo, który jest montowany bezpośrednio na płytce centrali. Jest on niezbędny do przesyłania sygnału wideo poprzez magistralę systemu opartą o przewód skrętka UTP cat. 5e lub 6. Sumator może być sumatorem zwykłym lub pośrednim w zależności od ustawienia zworek. Jest kompatybilny z panelami typu Master i Slave. Moduł umożliwia podłączenie zasilania do panelu oraz wprowadza w magistralę zasilanie, obraz z kamery, sygnał audio (LINE) oraz sygnał audio z poprzedzającego panelu (ML). Wejście i wyjście sumatora to złącza RJ-45, które są używane do podłączenia magistrali systemu.
Sumator jest kompatybilny z cyfrowymi panelami z grupy CDNP oraz tylko z ramkami aluminiowymi (CDN-R-M-AL ST).
Dane techniczne:
Kod produktu | ACO-CDNV-CAM ST |
Rodzaj produktu | Moduł kamery kopułkowej do serii CDNP z wbudowanym sumatorem |
Marka | ACO |
Dedykowany do serii | CDNP (z ramką aluminiową) |
Materiał wykonania | Stal ocynkowana malowana proszkowo |
Typ instalacji | cyfrowa | skrętka kat. 5e/6 |
Zasilanie | DC 15 V ± 5%, 125 mA |
Pobór mocy w trybie czuwania | ̴1,6 W |
Typ kamery | Kopułkowa |
Rozdzielczość | min. 600 linii |
Obiektyw | Szerokokątny: 2,8 mm |
Regulowana pozycja kierunku obserwacji kamery | +/- 20° w każdą stronę wraz z podświetleniem LED w podczerwieni |
Wytrzymałość | Warunki atmosferyczne, wandalizm |
Stosowanie | centrale Master i Slave |
Pozostałe |
Wyjścia | kamera CDNV-CAM | 2x złącza ARK podłączenie sygnału video V+ i V- |
Sumator CDNVS-CAM | 1x gniazda RJ-45 (wyjście magistrali systemu) |
1x wtyczka EXTMOD złączę do przełączania obrazu kamery między panelami |
2x złącza ARK podłączenie zasilania kamery CDNV-CAM |
Wejścia | kamera CDNV-CAM | 2x złącza ARK podłączenie zasilania z sumatora |
Sumator CDNV-CAM | 1x gniazdo RJ-45 (wejście magistrali systemu) |
2x złącza ARK podłączenie sygnału video V+ i V- z kamery CDNV-CAM |
Wymiary | 61x68 mm |
