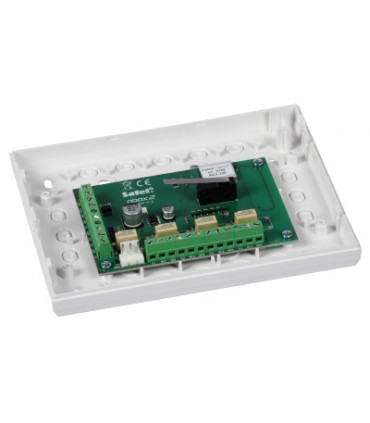

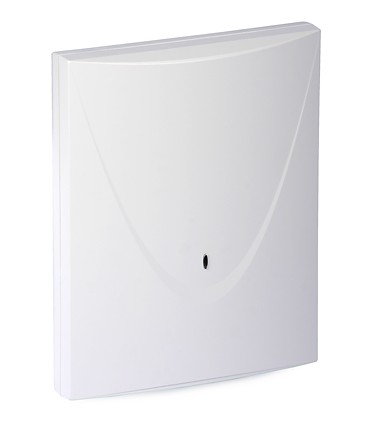

Moduł ACX-220 umożliwia stosowanie urządzeń przewodowych (m.in. czujek i sygnalizatorów) w systemie bezprzewodowym ABAX 2/ABAX. Wyposażony jest w 4 programowalne wejścia – obsługujące czujki przewodowe typu NO i NC oraz konfiguracje EOL, 2 EOL – a także 4 programowalne wyjścia przekaźnikowe. Konfigurowanie ustawień oraz aktualizacja oprogramowania ACX-220 odbywa się zdalnie. W systemie ABAX 2 dwukierunkowa komunikacja radiowa szyfrowana jest w standardzie AES.
Cechy:
- dołączanie urządzeń przewodowych do systemu ABAX 2 lub ABAX,
- współpraca z:
- kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200,
- kontrolerami systemu ABAX (ACU-120, ACU-270), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100,
- zasięg komunikacji radiowej w otwartej przestrzeni:
- w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280),
- w ABAX: do 500 m,
- 4 programowalne wejścia - obsługa czujek przewodowych w konfiguracjach NO, NC, EOL, 2EOL/NO i 2EOL/NC,
- 4 programowalne wyjścia przekaźnikowe,
- zdalne konfigurowanie i aktualizacja oprogramowania,
- ochrona sabotażowa,
- zasilanie: 12 V DC, współpraca z zasilaczami APS-412, APS-612.
Dane techniczne:
|
Nazwa
|
ACX-220
|
|
Kod
|
G2628
|
|
Napięcie wejściowe
|
12 V DC
|
|
Maksymalny pobór prądu
|
120 mA
|
|
Pobór prądu w stanie gotowości
|
35 mA
|
|
Zasięg dla ACU-120/ ACU-270/
ACU-220/ACU-280
|
do 500 / 500 / 2000 / 1600 m
(w terenie otwartym)
|
|
Wyjście przekaźnikowe
|
1000 mA / 24 VDC
|
|
Pasmo częstotliwości pracy
|
868 .. 868,6 MHz
|
|
Klasa środowiskowa
|
II
|
|
Stopień zabezpieczenia
|
Grade 2
|
|
Wymiary
|
21 x 41 x 13 mm
|
|
Zakres temperatur pracy
|
-10…+55 °C
|
|
Masa
|
0,27 kg
|
|
Spełniane normy
|
EN 50130-4, EN 50130-5,
EN 50131-1, EN 50131-3,
EN 50131-5-3
|
