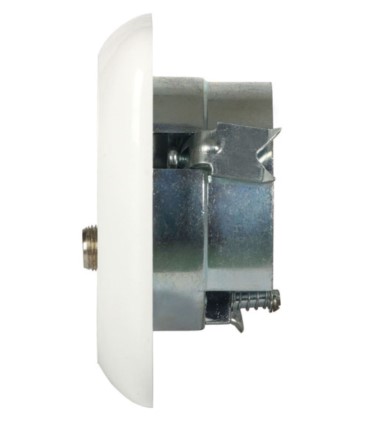

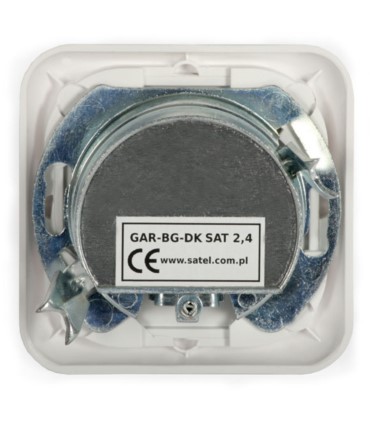

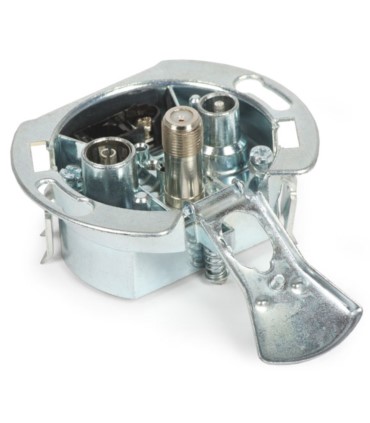

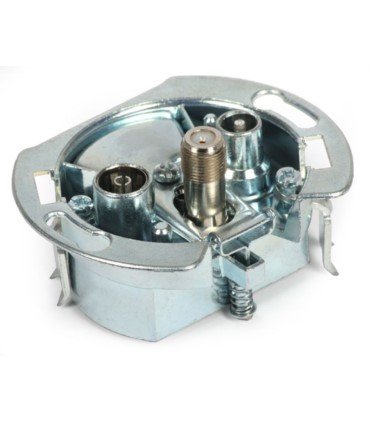

Gniazdo GAR-BG-DK-SAT R/T dedykowany jest do stosowania w sieciach abonenckich systemów SAIZ (SMATV) nieprzelotowych oraz antenowych instalacjach indywidualnych (SAII), w celu przyłączania do tych sieci urządzeń RTV oraz odbiorników satelitarnych.

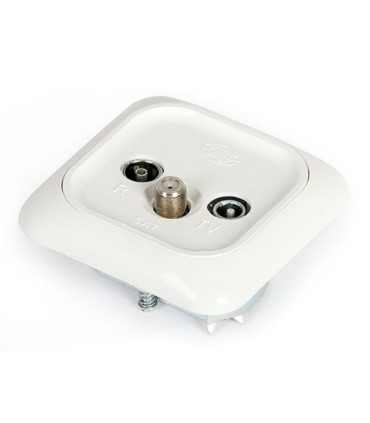

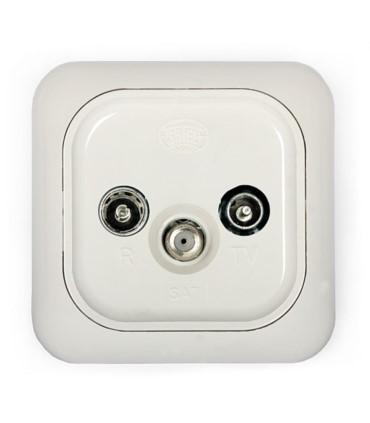

Gniazdo posiada jedno przyłącze, które służy do dołączania linii abonenckiej doprowadzającej sygnały w.cz. oraz trzy przyłącza abonenckie, z czego dwa wykonane są zgodnie z normą IEC 162-2, a ich celem jest przyłączanie abonenckich urządzeń odbiorczych R i TV. Trzecie przyłącze to gniazdo typu F, służace do przyłączania odbiorników satelitarnych.
Pasmo częstotliwości sygnałów SAT, które są przenoszone od wejścia gniazda do wyjścia SAT (rozszerzone w stosunku do gniazd spotykanych dotychczas na rynku z 2050 MHz do 2400 MHz), wraz z resztą zalet, czynią gniazdo przydatnym do stosowania w sieciach oraz instalacjch, gdzie transmitowane są sygnały telewizji, radiofonii satelitarnej analogowej i cyfrowej.
|
Schemat wewnętrzny gniazda |
Gniazdo jest kompatybilne ze sprzętem producentów takich jak: ELEKTROPLAST, ELDA, HAGER POLO, BERKER, KONTAKT-SIMON, LEGRAND, TAREL.
Dane techniczne:
Kod produktu | R62196 |
Nazwa | GAR-BG-DK-SAT R/T |
Typ gniazda | Końcowe |
Rodzaj gniada | R-TV-SAT |
Montaż | Podtynkowe |
Systemowe | Tak |
Pasmo | wyjście R | 5-862 MHz |
wyjście TV | 5-862 MHz |
wyjście SAT | 950-2400 MHz |
Tłumienie wtrąceniowe | tor R | 4 (dla 5-790 MHz), 6 (dla 790 - 862 MHz) dB |
tor TV | 4 (dla 5 - 790 MHz), 6 (dla 790 - 862 MHz) dB |
tor SAT | 2 (dla 950 - 2050 MHz), 3 (dla 2050 - 2400 MHz) dB |
