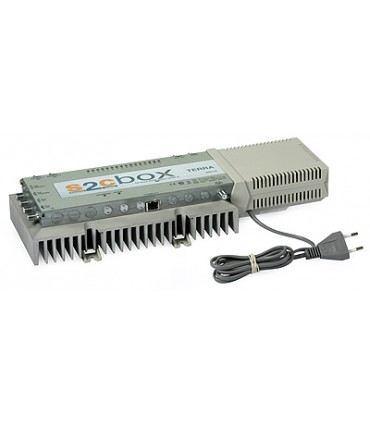

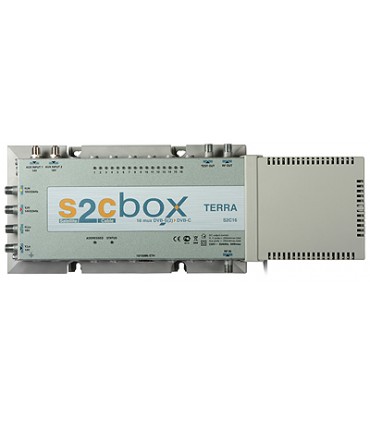

Kompaktowa stacja czołowa DVB-S/S2 - DVB-C (QAM) S2C16 FTA

Cyfrowa, 16-kanałowa stacja czołowa S2C16 R81620 wykorzystywana jest do transmodulacji sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-C (QAM). Urządzenie pozwala na przesyłanie kanałów niekodowanych. Stacja czołowa S2C16 R81620 wyposażona jest w 16 transmodulatorów, z których każdy odbiera sygnał z całego transpondera satelitarnego (kilkanaście programów), a następnie tworzy odpowiednio 16 multipleksów DVB-C umożliwiając odbiór 16 multipleksów cyfrowych na odbiornikach telewizyjnych wyposażonych w głowicę DVB-C. Kanały odbierane z danego transpondera mogą być filtrowane według uznania użytkownika. Warunkiem jest jedynie nieprzekroczenie maksymalnej przepustowości na wyjściu modulatora.

Możliwy jest montaż więcej niż jednej stacji w celu zamiany i odbioru większej liczby programów. Stacja jest więc przeznaczona dla pensjonatów, hoteli, szpitali i innych obiektów, w których montaż satelitarnych odbiorników telewizyjnych wiąże się z dużym nakładem finansowym.

Dodatkowo, poprzez wejście RF in istnieje możliwość wpuszczenia do instalacji sygnału naziemnej telewizji cyfrowej DVB-T (modulacja COFDM).

• transmodulacja sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-C (QAM)
• pętla sygnałowa dla częstotliwości 48-858 MHz umożliwiająca wprowadzenie cyfrowego sygnału DVB-T do instalacji
• odbiór kanałów niekodowanych
• kompaktowe wymiary
• wysoka funkcjonalność
• odlewna obudowa zapewniająca wysoki poziom ekranowania
• niskie zużycie energii elektrycznej

Kod		R81620
Liczba transponderów		16
Wejścia RF SAT	Zakres częstotliwości	950 - 2150 MHz
	ZakresAGC/Impedancja	45-85 dBμV/75 Ω
	Zasilanie i sterowanie LNB	V,Lo	0V/13V	max. 250 mA
		H,Lo	0V/18V
		V,Hi	0V/13V 22kHz lub  DiSEqC
		H,Hi	0V/18V 22kHz  lub DiSEqC
		Aux 1	0V/13V	max. 250 mA
		Aux 2	0V/18V
	Standard	DVB-S	DVB-S2
	Modulacja	QPSK	QPSK, 8PSK
	Symbol rate [Ms/s]	2...45	2...45 (QPSK), 2...31,5 (8PSK)
	FEC	1/2, 2/3, 3/4, 5/6, 7/8	QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
	Współczynnik  Roll of [%]	35 %	20 %, 25 %, 35 %
	Przetwarzanie sygnału	ETS 300 421	ETS 302 307
Wyjście RF	Zakres częstotliwości	48 - 858 MHz, z krokiem 100 kHz
	Przydział kanałów RF	niezależny od innych kanałów
	Poziom wyjściowy/Impedancja	max. 90 dBμV/75 Ω
	Regulacja poziomu wyjściowego	15 dB z krokiem 0.5 dB
	Regulacja poziomu wyjściowego dla kanału	+3 dB...-3 dB z krokiem 0.5 dB
	MER	≥ 43 dB
	Konstelacja	QAM16, QAM32, QAM64, QAM128, QAM256
	Szerokość pasma / symbol rate	4...8.3 MHz / 3.5 ... 7.2 MS/s
	Tłumienie odbić	≥ 14 dB
	Współczynnik roll off	15 %
	Przetwarzanie sygnału	EN 300 429, ITU-T J.83 A (Annex A)
	Pętla sygnałowa (RF IN) zakres	45-862 MHz
	Pętla sygnałowa (RF IN) tłumienie	3 dB
	Punkt testowy	-20 dB
	Ogólne	Transmisja danych	max. 90 Mbps na transponderze
		Napięcie zasilania	190-250 V- 50/60 Hz
Pobór mocy		max. 29 W
Temperatura pracy		-10ºC ... +50ºC
Wymiary/Masa		373x135x69 mm / 2.8 kg
Port		10/100 Base-T Ethernet
Adres IP		192.168.1.10
Logowanie		Username: admin Password: admin
