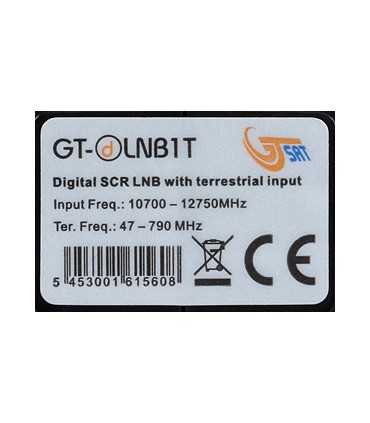

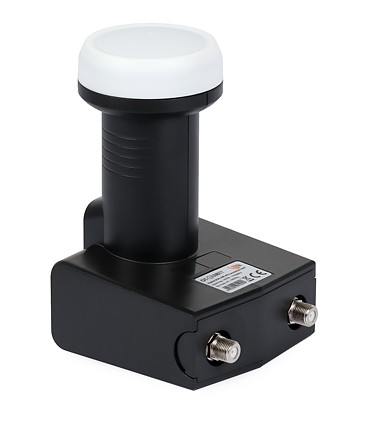

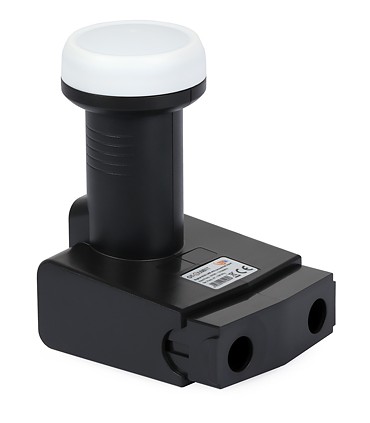

Konwerter satelitarny GT-dLNB1T z wyjściem UNICABLE I/II został zaprojektowany w taki sposób, aby podłączając do niego tylko jeden kabel koncentryczny, zapewnić sygnał do maksimum 24 odbiorników satelitarnych (tunerów) przy użyciu jednej anteny np. A9642. Konwerter pracuje w dwóch standardach: EN50494 (Unicable I) oraz EN50607 (Unicable II).
Zsumowanego sygnału nie można podawać na przełączniki DiSEqC! Konwerter nie pozwala zasilać wzmacniacza w antenie telewizji naziemnej z tunera satelitarnego.
Cyfrowy konwerter LNB SCR Unicable II dHello GT-dLNB1DY został opracowany w dwóch technologiach:
- DSP (ang. Digital Signal Processing) - obróbka sygnału cyfrowego odbywa się z pomocą najwyższej jakości procesora, który wykonuje wszystkie zadania (wzmacnianie, filtrowanie, przemianę, tłumienie, itd.) za pomocą software’u.
- PLL (ang. Phase Locked Loop) - podobnie jak przy DSP, zamiast standardowego tranzystora i paru komponentów do generowania częstotliwości oscylatora zastosowana została cyfrowa pętla PLL.
Na rynku obecnie dostępnych jest wiele modeli różnych odbiorników satelitarnych. Nie każdy z nich wspiera system SCR/Unicable zgodny z normą EN50494 i/lub EN50607. Warunkiem niezbędnym do stosowania technologii SCR/UNICABLE jest implementacja jej w tunerze.
Lista dostępnych odbiorników satelitarnych obsługujących konwertery typu Unicable I/II:
Odbiorniki Cyfrowego Polsatu:- EVOBOX PVR - wspiera Unicable I/II
- Mini HD 2000, HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000 PVR - wspierają Unicable I
Odbiorniki nc+:- 4K UltraBOX - wspiera Unicable I/II
- mediaBOX+ (ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi PremiumBOX+ (ADB NCP-4740SF), BOX+ ADB ITI-2849/2850/2851S), PVR BOX+ (ITI-5800SX) - wspierają Unicable I
Odbiorniki Ferguson:- Ferguson Ariva 253 Combo
- Ferguson Ariva 4K Black
- Ferguson Ariva 4K Combo Black
Domyślnie konwerter jednokablowy A98229 zaprogramowany jest zgodnie z poniższą listą częstotliwości:
- UB1 = 1210 MHz
- UB2 = 1420 MHz
- UB3 = 1680 MHz
- UB4 = 2040 MHz
- UB5 = 978 MHz
- UB6 = 1028 MHz
- UB7 = 1072 MHz
- UB8 = 1116 MHz
- UB9 = 1160 MHz
- UB10 = 1271 MHz
- UB11 = 1315 MHz
- UB12 = 1359 MHz
- UB13 = 1484 MHz
- UB14 = 1528 MHz
- UB15 = 1572 MHz
- UB16 = 1616 MHz
- UB17 = 2084 MHz
- UB18 = 2128 MHz
- UB19 = 1816 MHz
- UB20 = 1860 MHz
- UB21 = 1904 MHz
- UB22 = 1948 MHz
- UB23 = 1992 MHz
- UB24 = 1728 MHz
Konwerter GT-dLNB1T A98229jest wykorzystywany do hybrydowych sieci RTV-SAT. Został wyposażony w wejścia/wyjścia:
- wyjście UNICABLE I/II, służące do podłączania tunerów za pomocą jednego kabla koncentrycznego z wydzieleniem sygnału na rozgałęźnikach.
- wejście dla sygnału z anteny telewizji naziemnej DVB-T/T2
- odbiorniki podłączone szeregowo dzięki technologii UNICABLE I/II pracują w pełni niezależnie
- jedno wyjście UNICABLE I/II konwertera, jeden kabel dla maksymalnie 24 odbiorników cyfrowych
- bardzo duża stabilność częstotliwości
- najnowocześniejsza technologia, eliminująca konieczność skomplikowanego gwieździstego okablowania
- małe szumy własne
- wysoka separacja pomiędzy polaryzacjami
- mały pobór prądu
- idealne rozwiązanie w sytuacji w której doprowadzony jest tylko jeden kabel z dachu do domu
| Kod |
A98229 |
| Częstotliwość wej. |
10.7 GHz - 12.75 GHz |
| Zysk |
42...62 dB |
| Sygnały sterujące |
EN50494, EN50607, dHello,
DiSEqC 2.0 |
| Zasilanie |
10...20 V DC |
| Średnica uchwytu konwertera |
40 mm |
| Masa |
0,3 kg |
