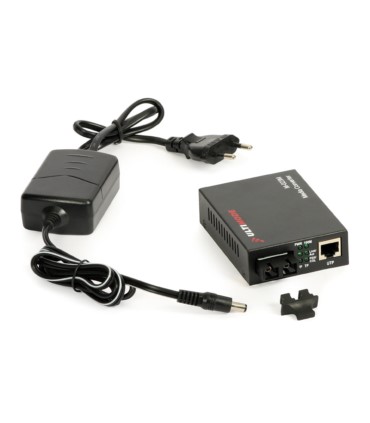

Media konwerter M-023M firmy Ultimode umożliwia zmianę medium przewodzącego strumień danych ze standardowej skrętki STP/UTP na wielomodowy kabel światłowodowy.

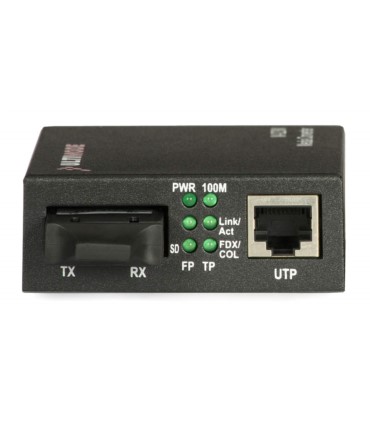

Media konwerter M-023M jest niezastąpionym urządzeniem, które pozwala na przesyłanie sygnału Fast Ethernet w dwóch wielomodowych włóknach światłowodowych na odległość 2 km. Media konwerter wyposażony jest w dwa złącza SC, które służą do nadawania (Tx) lub odbierania sygnału (Rx). Sygnał optyczny transmitowany jest oraz odbierany w II oknie transmisyjnym — 1310 nm.
Produkty Ultimode posiadają wbudowaną autodetekcję MDI/MDIX, zatem nie wymagają stosowania kabli krosowych, a co więcej automatycznie wykrywają i ustawiają prędkość i tryb transmisji danych. Produkty działają z mechanizmem "store and forward", sprawdzającym poprawność wszystkich danych odbieranych przez obliczanie sum kontrolnych.
Media konwertery M-023M są w pełni kompatybilne ze standardem IEEE 802.3, IEEE 802.3u. Zarówno instalacja, jak i użytkowanie produktu jest niezwykle proste. Diody LED urządzenia informują o stanie pracy urządzenia. Czas działania diody laserowej z rezonatorem Fabry-Perota wynosi min 100 000 godzin, co odpowiada około 11 latom.
W sytuacji gdy urządzenie Ultimode nie chce współpracować ze switchami innych producentów należy w niekompatybilnym produkcie ustawić dla portu optycznego parametr Duplex na wartość AUTO.
UWAGA! Dla zachowania bezpieczeństwa nie wolno patrzeć bezpośrednio w port światłowodowy, podczas gdy urządzenie podłączone jest do zasilania, gdyż niewidoczny promień może uszkodzić siatkówkę oka!
Media konwertery Ultimode są często stosowane przy przesyłaniu sygnału ethernetowego na duże odległości oraz w miejscach, które są narażone na uciążliwe warunki atmosferyczne. Włókna światłowodowe gwarantują pełną izolację i odporność na zakłócenia, które występują na drodze przesyłowej. Powyższe media konwertery — M-023M są głównie wykorzystywane przy łączeniu osiedlowych sieci LAN, a także rozproszonych budynków jednej korporacji. Urządzenia przeznaczone są do pracy wewnętrznej.
Dane techniczne:
Kod produktu | L10021 |
Rodzaj produktu | Media konwerter |
Marka | Ultimode |
Nazwa | M-023M |
Interfejs optyczny — parametry |
Rodzaj transmisji | Duplex — 2 włókna |
Typ światłowodu | Wielomodowy |
Prędkość interfejsu optycznego | 100 Mb/s |
Typ złącza interfejsu optycznego | SC/PC duplex |
Zasięg transmisji | 2 km |
Długość fali | Tx | 1300 nm |
Rx | 1300 nm |
Moc nadajnika | -20...-12 dBm |
Czułość odbiornika | > -32 dBm |
Interfejs Ethernet — parametry |
Port Ethernet | ilość | 1 |
prędkość | 10/100 Mb/s |
typ złącza | RJ-45 |
Pozostałe |
Diody LED | PWR, 100M, Link Act, FDX, SD |

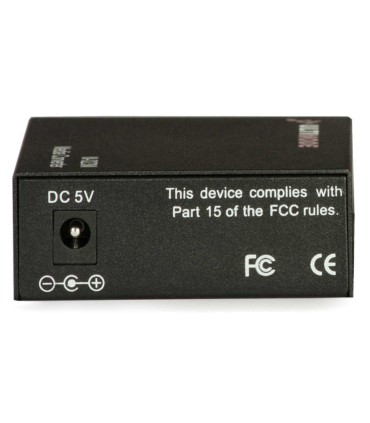

Zasilacz | napięcie | DC 5 V |
wydajność prądowa | 2 A |
Zakres temperatury pracy | 0...+50°C |
Wymiary | 97x73x27 mm |
