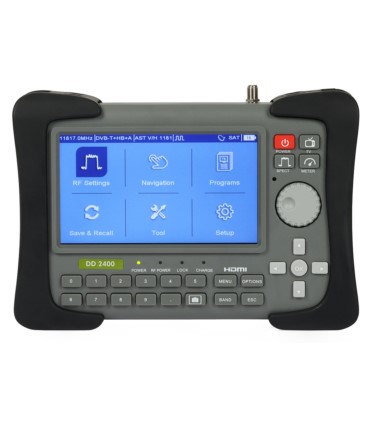

Miernik sygnału DD2400 jest profesjonalnym miernikiem sygnału, który pozwala na pomiar sygnału satelitarnego DVB-S/DVB-S2 (HD), sygnału telewizji naziemnej DVB-T/T2 (HD) w kompresji HEVC 10 Bit i kablowej DVB-C. Jedną z większych zalet produktu jest intuicyjny i przejrzysty interfejs użytkownika, co zdecydowanie ułatwia pracę na wyświetlaczu TFT-LCD o wielkości 7" z wysoką rozdzielczością z auto regulacją jasności wraz z podglądem odbieranego kanału. Urządzenie umożliwia pomiar następujących parametrów: poziom sygnału wyrażany w dBµV (zakres pomiaru 20...120 dBµV), MER, Noise Margin, CBER, VBER. Pomiary te pozwalają na ustawienie dowolnej anteny telewizji naziemnej i satelitarnej, a także strojenie filtrów czy dobór wzmacniaczy. Miernik DD2400 wyposażony został w wbudowany tuner, który pozwala na stały podgląd ustawionego kanału. Analizator rozkładu widma przede wszystkim w TV naziemnej zezwala na wizualizację mocnych sygnałów LTE, które zakłócają sygnał DVB-T2, poprzez interferencję czy zakłócanie prawidłowego odbioru naziemnej telewizji cyfrowej. Co więcej, wyjście HDMI pozwala na wyświetlanie obrazu na innym ekranie poprzez kabel HDMI.

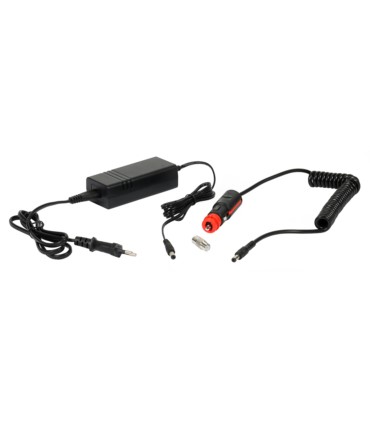

Do kompletu dołączona została ładowarka samochodowa.
Miernik sygnału DD2400 wyprodukowany został przez firmę Ekselans by ITS. Jest to firma hiszpańska, która zajmuje się projektowaniem i produkcją sprzętu telekomunikacyjnego.
W zestawie do miernika sygnału DD2400 firmy Ekselans ITS dołączony jest certyfikat kalibracji, który potwierdza wysoką jakość jej wykonania i zapewnia wiarygodność wykonanych pomiarów w instalacjach telewizyjnych.
Analiza rozkładu widma
Aby diagnozowanie rodzaju wraz z poziomem sygnałów było możliwe, często wymagane jest stosowanie specjalistycznych metod, które pozwolą na uzyskanie informacji. Informacje te będą stanowić podstawę do właściwej analizy oraz interpretacji dokonywania zmian w instalacji. Funkcja, która dostarcza takie dane to m.in. analizator widma (spektogram), który ma za zadanie badanie wraz z analizą widma częstotliwości wszystkich sygnałów w instalacji. Rozkład natężenia sygnałów pożądanych i sygnałów zakłócających, w zależności od częstotliwości, to właśnie widmo sygnałów. Analizator widma zajmuje się analizą widmową sygnałów. Pracę spektogramu można podzielić na trzy grupy: rozkład widma, tryb Max Hold, tryb Waterfall.
Listy programów
Instalator posiada możliwość ustawienia własnej listy programów, dzięki czemu możliwe jest szybsze wykonywanie pomiarów bez żmudnego przeszukiwania całego pasma DVB-T/T2, czy też DVB-S/S2. Miernik daje użytkownikowi możliwość tworzenia mieszanych list kanałowych, które obejmują kanały różnych pasm, takich jak multipleksy DVB-T/T2 i transpondery satelitarne. W trakcie wykonywania pomiarów i przełączania się pomiędzy kanałami na liście, miernik automatycznie dostosuje i uruchomi niezbędne funkcje takie jak sygnały sterujące konwerterem LNB. Użytkownik nie musi martwić się o przełączanie się pomiędzy trybami pomiaru TV naziemna, TV satelitarna, TV kablowa, jak ma to miejsce w większości mierników.
Zapis wyników pomiarów i raporty pomiarowe
Urządzenie ma możliwość zapisu wyników pomiaru do pliku na zewnętrznej pamięci USB. Ważną cechą miernika jest to, że dokonuje automatycznego pomiaru dla wszystkich programów, które znajdują się na liście kanałów, które utworzone były przez użytkownika, nawet gdy są to kanały i transpondery z telewizji naziemnej i satelitarnej. Dzięki tej funkcji możliwe jest automatyczne wykonanie całego szeregu pomiarów wraz z zapisem wyników do jednego pliku. Takie rozwiązanie pozwala zaoszczędzić bardzo dużo czasu. Następnie, wytworzone przez miernik pliki mogą być wykorzystane do generowania raportów pomiarowych. Aby tego dokonać można skorzystać z oprogramowania od producenta lub narzędzia on-line udostępnionego przez firmę Dipol. Narzędzie to pozwala na generowanie profesjonalnych raportów, które zawierają wybrane dane, takie jak np. tabele z wynikami pomiarów czy zrzuty ekranu.
|

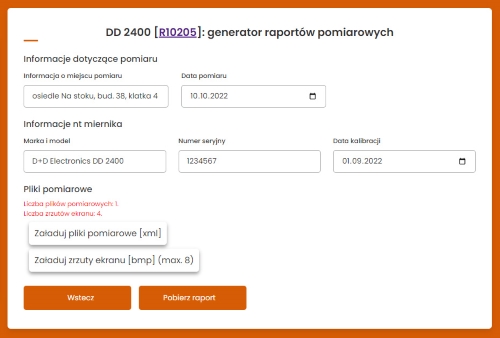

Interfejs generatora raportów |
Dane techniczne:
Kod produktu | R10205 |
Rodzaj produktu | Miernik |
Typ miernika | Combo |
Marka | D+D Electronics |
Model | DD2400 |
Mierzone parametry | Poziom mocy sygnału, Noise Margin, MER, VBER, CBER |
Analizator widma | Tak |
Podgląd kanałów | Tak |
Parametry techniczne |
Tuner DVB-T/T2/C | zakres częstotliwości | 51...1000 MHz |
poziom sygnału | 30...120 dBµV |
zasilanie anteny | 0..24 V z krokiem 1 |
modulacja | DVB-C QAM, J83 Annex C QAM, DVB-T/T2 COFDM |
złącze | gniazdo F |
Tuner DVB-S/S2 | zakres częstotliwości | 950...2150 MHz |
poziom sygnału | 20...120 dBµV |
DiSEqC | Tak: 1.0, 1.1, 2.0 |
zasilanie konwertera | 5...24 V z krokiem 1 |
modulacja | DVB-S/S2 QPSK, 8PSK, 16APSK, 32APSK, ACM/VCM |
złącze | gniazdo F |
Podgląd kanałów | wyświetlacz | 1024x600 px |
obsługiwany kodek wideo | DV, HEVC, MPEG-2, MPEG-2 MP@ML, MPEG1, VC1, MPEG-4/ H.264, H.265 |
obsługiwany kodek audio | EAC3 Dolby DD+, MPEG-2 layer I and II (Musiccam), MPEG4 AAC |
Zasilanie |
Akumulator | typ | Li-lon 7,4 V |
pojemność | 7800 mAh |
czas pracy | 6h |
Spektrum | zakres częstotliwości | 50...1000 MHz dla DVB-T/T2/C, 900...2200 MHz dla DVB-S/S2 |
poziom sygnału | 60...110 dBµV z krokiem 5 dB |
span | 10 MHz, 20 MHz, 50 MHz, 100 MHz, 200 MHz, 500 MHz, 1200 MHz dla DVB-S/S2, 10 MHz, 20 MHz, 50 MHz, 100 MHz, 200 MHz, 500 MHz, 950 MHz dla DVB-T/T2/C |
Pozostałe |

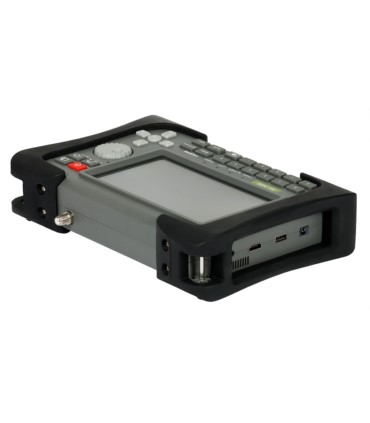

Dodatkowe złącza | HDMI, USB |
Akcesoria | Ładowarka sieciowa, ładowarka samochodowa |
Wymiary | 269x187x62,5 mm |
