Moduł główny wideodomofonu 2 gen. Hikvision DS-KD8003-IME2 (system 2-żyłowy)

Cechy szczególne:

• kamera kolorowa fisheye: 2 MPix (180° (H) / 96° (V)),
• wbudowany głośnik i mikrofon,
• wbudowany oświetlacz podczerwieni IR,
• 2 wyjścia przekaźnikowe do sterowania (30 V, 1 A),
• wbudowany wizytownik z 1 przyciskiem i podświetleniem LED,
• 4 wejścia alarmowe,
• funkcje obrazu: BLC, DNR, WRD,
• kompatybilność z ramkami z serii DS-KD-XXX,
• maksymalna rozbudowa do 8 modułów,
• obsługa zdalna za pomocą aplikacji Hik-Connect (wymagany monitor wideodomofonowy),
• konfiguracja za pomocą iVMS-4200 (v3),
• magistrala komunikacyjna: 2-Wire,
• zasilanie DC 12V lub DC 24V (2-Wire),
• do poprawnej pracy wymagany jest dystrybutor DS-KAD706,
• funkcjonalność wideodomofonu IP 2 generacji.

Aktualna wersja oprogramowania znajduje się pod linkiem.

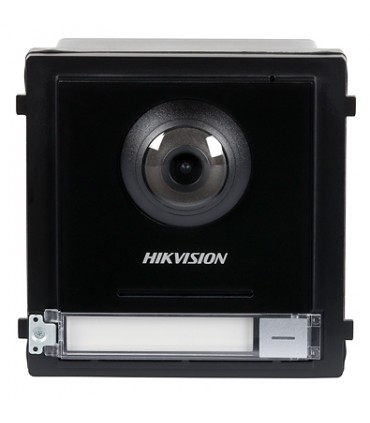

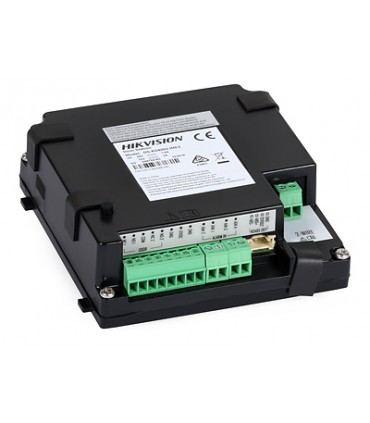

DS-KD8003-IME2 to moduł główny stacji bramowej wideodomofonu Hikvision drugiej generacji, dedykowany do pracy w standardzie Hikvision 2-Wire, pozwalającym na zasilenie i komunikację dwukierunkową z wykorzystaniem 2 żył przewodu. Wyposażony został w kamerę typu fisheye o rozdzielczości 2 MPix (1920 x 1080) i szerokim kącie widzenia 180° (płaszczyzna pozioma). Moduł posiada wbudowany głośnik i mikrofon pozwalające na prowadzenie rozmów oraz wizytownik z 1 przyciskiem wywołania. Wbudowane 2 przekaźniki pozwalają na sterowanie furtką lub bramą wjazdową (drugi przekaźnik domyślnie jest wyłączony i nie jest widoczny w systemie, należy go aktywować za pomocą iVMS-4200 (v3)). Oświetlacz podczerwieni umożliwia prawidłową obserwację w przypadku słabego oświetlenia. Zdalny podgląd i otwieranie możliwe są za pomocą aplikacji mobilnejHik-Connect (poprzez monitor który jest wymagany). DS-KD8003-IME2 jest podstawowym elementem stacji bramowej umożliwiającym dalszą rozbudowę do 8 modułów oraz ich zasilenie poprzez port RS485. Moduł główny może być zasilony napięciem DC 12 V lub DC 24 V (2-Wire).

System 2 żyłowy

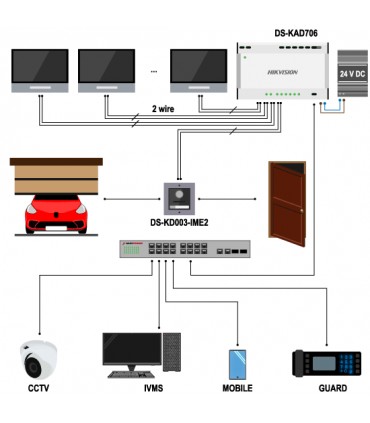

Często zachodzi potrzeba wymiany istniejącego systemu (wideo)domofonowego na nowszy, oferujący większe możliwości. Tego typu modernizacja może wymagać wymiany okablowania, np. na skrętkę komputerową w przypadku systemów IP. Z pomocą przychodzi tutaj wideodomofon Hikvision pracujący w standardzie 2 żyłowym, tzw. 2-Wire, który oferuje możliwości systemu IP. Budowa niedużego systemu polega na podłączeniu do dystrybutora G74823 DS-KAD706 za pomocą magistrali 2 żyłowej (2-Wire) monitorów i modułu głównego stacji bramowej. Magistrala 2-Wire pozwala na zasilenie urządzeń i nawiązanie komunikacji. Dystrybutor umożliwia również dalszą rozbudowę i podłączenie do sieci LAN.

Systemy wideodomofonowe IP i 2-Wire Hikvision drugiej generacji charakteryzują się estetycznym wyglądem i dużą funkcjonalnością. Stacja bramowa posiada budowę modułową, co oznacza że jej elementy mogą być dobierane w zależności od wymagań instalacji. W jej skład zawsze wchodzi moduł główny, umożliwiający zasilenie pozostałych modułów oraz opcjonalnie moduły rozszerzające (max. 8). Zarówno moduł główny systemu IP G73652 DS-KD8003-IME1/EU jak i moduł główny systemu 2-WireG73644 DS-KD8003-IME2, pozwalają na dalsza rozbudowę z wykorzystaniem tych samych modułów dodatkowych.

• DS-KD8003-IME1/EU G73652 - moduł główny systemu IP,
• DS-KD8003-IME2 G73644 - moduł główny systemu 2-Wire,
• DS-KD-E G73660 - moduł czytnika kart EM 125 kHz,
• DS-KD-M G73662 - moduł czytnika kart Mifare 13,56 MHz,
• DS-KD-IN G73664 - moduł wskaźnika,
• DS-KD-KK G73666 - moduł wizytownika 6 przyciskowego,
• DS-KD-KP G73668 - moduł klawiatury numerycznej,
• DS-KD-DIS G73670 - moduł wyświetlacza,
• DS-KD-BK - pusty moduł.

Stacja bramowa może być rozbudowywana za pomocą ramek pod/nad-tynkowych 1, 2 i 3 modułowych (DS-KD-XXX), które mogą być łączone ze sobą pozwalając na budowę zarówno małych jak i dużych funkcjonalnych systemów.

Konfiguracja i zarządzanie systemem

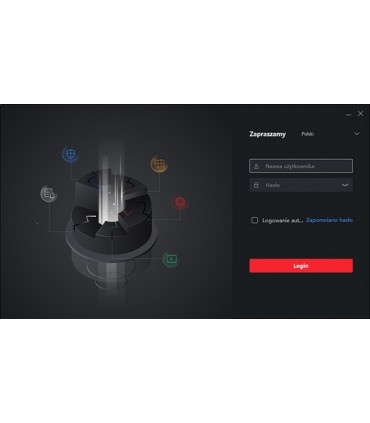

Konfiguracja systemu możliwa jest za pomocą funkcjonalnej aplikacji klienckiej iVMS-4200 (v3)dedykowanej do zarządzania i nadzoru nad systemami bezpieczeństwa marki Hikvision, takimi jak rejestratory (IP, TurboHD), wideodomofony, kontrola dostępu, dekodery itp. W przypadku obsługi systemu wideodomofonego za pomocą aplikacji możliwe jest zdalne otwieranie drzwi, wykonywanie nagrań, zdjęć i połączeń głosowych do monitorów lokatorskich. Aplikacja umożliwia również wysyłanie powiadomień tekstowych wraz ze zdjęciem do poszczególnych lokatorów. Dzięki temu wszelkie informacje administracyjne mogą zostać przekazane w łatwy i szybki sposób. Z poziomu panelu wejściowego można zadzwonić do centrum monitoringu (iVMS-4200) i połączyć się z ochroną.

Dostęp z urządzeń mobilnych

Do obsługi urządzeń Hikvision za pomocą telefonów komórkowych z systemem operacyjnym Android lub iOS dedykowana jest aplikacja mobilna Hik-Connect. Może być stosowana do zdalnego podglądu obrazu na żywo z rejestratorów DVR, NVR, kamer sieciowych, wideodomofonów z wykorzystaniem sieci Wi-Fi, 2G lub 3G a także do podglądu zapisanych nagrań. Obsługa wideodomofonów za pomocą aplikacji dodatkowo pozwala na zdalne otwieranie elektrozaczepu, odbieranie powiadomień oraz przekazywanie rozmów z panelu wejściowego na telefon w przypadku nieobecności lokatora. Aplikacja pozwalana łączność za pomocą adresów IP oraz za pośrednictwem chmury P2P. Hik-Connect to również nazwa usługi działającej w chmurze umożliwiająca dostęp do urządzeń w sytuacji gdy brak jest zewnętrznego adresu IP.
