Multiswitche serii MV zostały zaprojektowane w sposób pozwalający na pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT.Znajdą także zastosowanie w mniejszych instalacjach domowych.

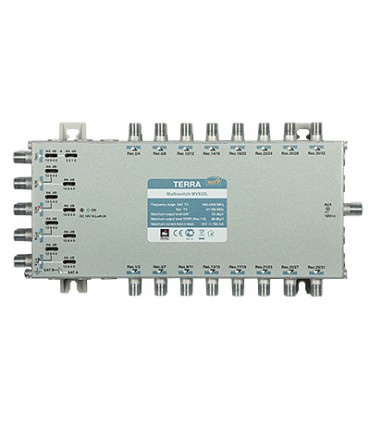

Multiswitch MV-932L R70882 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą przełączników. Taki sposób konfiguracji gwarantuje większą stabilność ustawionych parametrów w porównaniu do rozwiązań tradycyjnych, bazujących na potencjometrach.
Multiswitch MV-932L R70882 posiada wbudowany filtr sygnałów LTE pozwalający na wyeliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym do realizacji usług transmisji danych (LTE).

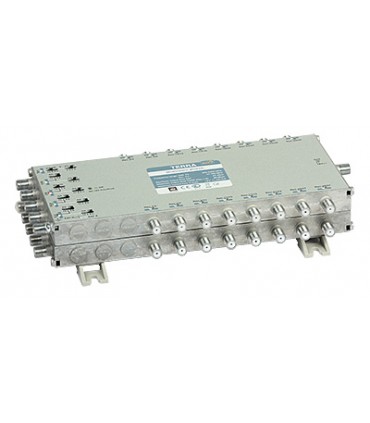

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha pozwala na budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80 m.
Urządzenie można zasilić poprzez zastosowanie wzmacniacza magistrali SA-91 R70901 lub z podłączonego lokalnie zasilacza R71465. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100 mA).
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
| Nazwa |
MV-924L |
MV-932L |
| Kod |
R70874 |
R70882 |
| Ilość wejść |
9 |
9 |
| Ilość wyjść |
24 |
32 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
Wmocnienie (prekorekcja
ch-ki tłumienia przewodu) [dB] |
SAT |
wyj. 1-16 |
2...7 |
| wyj. 17-32 |
1...5 |
| DVB-T/Radio |
wyj.1-8 |
4...7 |
| wyj. 9-16 |
3...5 |
| wyj. 17-24 |
2...3 |
| wyj. 25-32 |
- |
1...1 |
| Regulacja wzmocnienia [dB] |
SAT |
12, krok 4 dB |
| DVB-T/Radio |
15, krok 1 dB |
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] |
93 |
| Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV] |
wyj. 1-8 |
85 |
| wyj. 9-16 |
83 |
| wyj. 17-24 |
81 |
| wyj. 25-32 |
- |
79 |
| Separacja wejść SAT [dB] |
> 30 |
| Separacja wyjść [dB] |
pasmo SAT |
> 30 |
| pasmo DVB-T |
> 30 |
| Klasa ekranowania |
A |
| Pobór prądu z odbiornika [mA] |
< 60 |
| Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania |
12 V ... 18 V < 160 mA przy 18 V |
| Przejście DC przez złącze "AUX18 V" |
18 V 1 A max. |
| Sygnały sterujące |
14/18 V, 0/22 kHz, tone burst lub DiSEqC 1.0, DiSEqC 2.0 lub kompatybilne wersje |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
227x135x30 |
267x135x50 |
| Masa [kg] |
1,42 |
1,86 |
* dla 2 nośnych, poziom wyjściowy według DIN45004B
