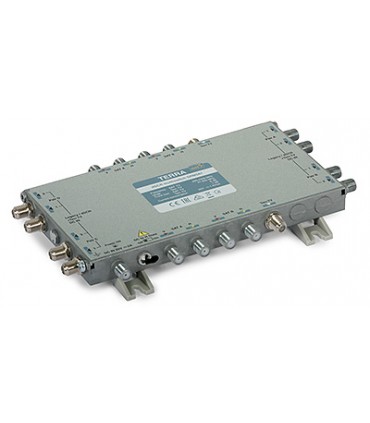

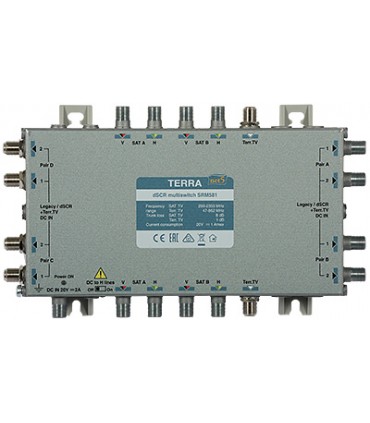

Multiswitch przelotowy SRM-581 (290...2340 MHz) Terra z AGC - klasa A z aktywnym torem TV Digital SCR/Unicable

Kod: R80581
  • Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494 w tej samej sieci (8 x EN50494 + 24 x EN50607)
  • Wbudowany układ AGC
  • Doprowadzenie sygnału z konwertera typu Wideband wymaga jedynie dwóch kabli (jedna pozycja satelitarna) lub czterech (dwie pozycje satelitarne)
  • Kompatybilny z konwerterami typu quatro po przeprogramowaniu przy pomocy programatora PC102W R80561
  • W trybie statycznym pracuje jako przemiennik IF/IF
Czytaj więcej
1 166,40 zł netto
1 434,67 zł brutto


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis

Multiswitch programowalny SRM-581 został wyposażony w 4 pary wyjść dSCR/Legacy + Terr. TV Out. Jednokablowy tryb dSCR pozwala na niezależny podział do 32 odbiorników satelitarnych SAT STB przy użyciu dwóch kabli koncentrycznych (aż do 16 odbiorników z każdego wyjścia, 16+16 konfiguracja domyślna) lub jeden kabel koncentryczny (32 odbiorniki z jednego wyjścia, po przeprogramowaniu za pomocą programatora PC102W R80561) dla każdej pary. Wyjście w trybie Legacy (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach) pozwala podłączyć klasyczny tuner satelitarny.

Multiswitch przelotowy SRM-581 R80581 to urządzenie, umożliwiające przesyłanie sygnału DVB-S/S2 z dwóch pozycji satelitarnych, telewizji naziemnej DVB-T oraz radia FM/DAB+ przy pomocy jednego kabla kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM-581 R80581 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bands) oraz dSCR (Unicable II - 32 User Bands). W urządzenie wbudowanych zostało 5 wejść: dwie pary wejść SAT IF (290...2340 MHz (V1, H1, V2, H2), umożliwiające doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band A98222), aktywny tor Terr. TV (sygnał DVB-T/Radio) oraz 4 pary wyjść: dSCR Out (umożliwiające podział sygnału niezależnie do max. 16 odbiorników przy pomocy jednego kabla koncentrycznego dla każdego z 8 wyjść, zgodnie ze standardem EN50607).
Domyślnie wszystkie wyjścia multiswitcha SRM-581 R80581 skonfigurowane są w trybie Legacy (odbiornik w tym celu wysyła sygnał sterujący: napięcie zasilające 14/18 V, sygnał przełączający 0/22 kHz) i przełączają się na Unicable w momencie, gdy tylko otrzymają komendę DiSEqC, zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Znaczy to, że na każdym z dwóch wyjść multiswitcha dla każdej z 4 par można dokonać niezależnie podziału sygnału do maksymalnie 16 odbiorników przy użyciu jednego kabla koncentrycznego w standardzie EN50607. Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych, pracujących w paśmie 5-2400 MHz.
Dwa tryby pracy urządzenia:
  • tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów (dla każdej z czterech par). Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
  • tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając przesyłanie sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.

Programowanie multiswitchy serii dSCR odbywa się z użyciem programatora PC102W R80561.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach SRM-581 stosować należy konwertery typu Wideband lub QUATRO (po wcześniejszym przeprogramowaniu).

Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A R71468.

Cechy wyróżniające:
  • W pełni zgodny z normą EN50494 - Unicable I, 8 User Bands (8 kanałów dla każdej z 4 par),
  • W pełni zgodny z normą EN50607 - Unicable II, 32 User Bands (32 kanały dla każdej z 4 par),
  • Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494 w tej samej sieci (8 x EN50494 + 24 x EN50607),
  • Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV,
  • Doprowadzenie sygnału z konwertera typu Wideband wymaga jedynie dwóch kabli (jedna pozycja satelitarna) lub czterech (dwie pozycje satelitarne),
  • Kompatybilny z konwerterami typu quatro po przeprogramowaniu przy pomocy programatora PC102W R80561,
  • W trybie statycznym pracuje jako przemiennik IF/IF.

Kod

R80581




Pasmo pracy


SAT IF wejście

  290-2340 MHz



SAT IF wyjście

 950-2150 MHz



DVB-T/Radio

47-862 MHz



Ilość wejść/wyjść

SAT IF

 4



DVB-T/Radio

1



Ilość odgałęzień

 8 (4 pary)



Tłumienie odbić

> 10 dB



Impedancja

 75 Ω



Poziom wejściowy

SAT

 65...95 dBµV



DVB-T/Radio (tor aktywny)

 max. 88 dBµV



Współczynik szumów DVB-T/Radio (tor aktywny)

 6 dB



Wyjście Legacy/dSCR

pasmo użytkownika (tryb dSCR)

 max 32 (konfigurowalny)
dla każdej z 4 par



szerokość pasma (tryb dSCR)

  20...60 MHz (konfigurowalny)



poziom wyjściowy, AGC (tryb dSCR)

 84 dBµV



poziom wyjściowy (tryb Legacy)

 78 dBµV



wzmocnienie DVB-T/Radio

8 dB

poziom wyjściowy DVB-T/Radio

 max. 96 dBµV (tryb aktywny)





Wzmocnienie magistrali

SAT IF

 - 8 dB



DVB-T/Radio

 -1 dB

poziom wyjściowy DVB-T/Radio

max. 102 dBµV (tryb aktywny)



Natężenie prądu
na liniach syg. magistrali

SAT IF

 2 A max., 1 A max. (dla 1 linii)



DVB-T/Radio

 250 mA max





Separacja

SAT IF wej/SAT IF wej

 > 30 dB



SAT IF wej/odgał. wyj

 > 30 dB



SAT IF/DVB-T

 > 25 dB



Pobór prądu

z wejścia DC

20 V 1.2 A max



z linii sygnałowych H

 15 V 1.5 A; 18 V 1.25 A; 20 V 1.2 A



wzmacniacz w torze DVB-T/Radio

 max. 15-20 V max. 70 mA



z tunera

Legacy mode

max. 13 V 300 mA ,
max. 18 V 260 mA



dSCR mode

 max. 13 V max. 420 mA,
max. 18 V 340 mA



Legacy + dSCR mode



Przełącznik DC w torze linii sygnałowej H

max. 20 V max. 1 A



Temperatura pracy

 -20 ºC... + 50 ºC



Wymiary/Masa

116x91x25 mm/0,28 kg
