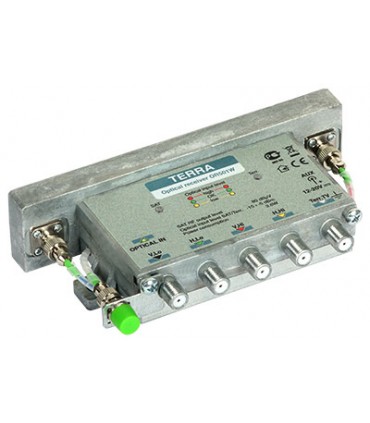

Odbiornik optyczny OR501W QUATRO z DVB-T TERRA

Odbiornik optyczny OR501W QUATRO A9877 pozwala na zamianę sygnału optycznego pochodzącego z nadajnika OT501W A9872 na sygnał elektryczny. Sygnał odbierany jest z nadajnika OT501W A9872 poprzez pasywną sieć optyczną i konwertowany z powrotem na oryginalny sygnał IF. Urządzenie zostało wyposażone w 5 wyjść, dokonując podziału całego pasma na cztery pary polaryzacja/pasmo (VL–HL–VH–HH) oraz sygnał DVB-T, DAB, FM - tak, jak dla konwertera quatro. Odbiorniki takie nazywane są często "wirtualnymi konwerterami". Sygnały te należy wprowadzić na multiswitch o odpowiedniej liczbie wyjść, a następnie przy użyciu przewodu koncentrycznego doprowadzić do gniazd abonenckich. Za odbiornikiem możliwe jest budowanie bardziej skompliwoanych, wielomultiswitchowych systemów.

• odbiornik optyczny OR501W A9887 zasilany jest bezpośrednio z podłączonego multiswitcha (zasilanie może również być realizowane przez zastosowanie zewnętrznego zasilacza 12...20V DC, które nie stanowi standardowego wyposażenia)
• łatwy montaż z użyciem płytki do montażu na ścianie
• odlewana obudowa, zapewniająca wysoki poziom ekranowania - klasa A
• wbudowany układ OLC
• odbiornik wyposażony w trzy wskaźniki LED pozwalają użytkownikowi sprawdzić status urządzenia

Kod	A9877
SAT IF
Wejcie optyczne
Długość fali [nm]	1310...1650
Poziom sygnału (AGC) [dBm]	-15...-5
Tłumienie odbić [dB]	> 40
Gęstość widmowa szumów	≤ 7.5 pA/sqrt(Hz)
Wyjście RF
Częstotliwość dla VL, HL [MHz]	950...1950
Częstotliwość dla VH, HH [MHz]	1100...2150
Impedancja [Ω]	75
Tłumienie odbić [dB]	≥ 10
Odpowiedź częstotliwościowa [dB]	± 2
Poziom wyjściowy (AGC,3%OMI)[dBμV]	80±2
Poziom wyjściowy CTB, CSO(AGC,3%OMI)[dBμV]	80
DVB-T
Wejście optyczne
Długość fali [nm]	1310...1650
Poziom sygnału (AGC) [dBm]	-15...-5
Tłumienie odbić [dB]	>40
Gęstość widmowa szumów	≤ 6.5 pA/sqrt(Hz)
Wyjście RF
Częstotliwość [MHz]	47-862
Impedancja [Ω]	75
Tłumienie odbić [dB]	≥ -10
Odpowiedź częstotliwościowa [dB]	± 1
Poziom wyjściowy (AGC,12%OMI)[dBμV]	80±1
Poziom wyjściowy CTB, CSO(AGC,3%OMI)[dBμV]	80
Optyczna kontrola poziomu sygnału (OLC) SAT IF, DVB-T
Dioda	Poziom wejścia optycznego
kolor czerwony (OLC off)	> -5 dBm
kolor zielony (OLC on)	-15...5 dBm
kolor żółty (OLC off)	< -15 dBm
Zasilanie DC
DC jack	12...20 V DC
SAT RF wyjście	10...20 V DC
Pobór mocy [W]	3.6
Ogólne
Złącze optyczne	FC/APC
Zakres temperatur pracy [ºC]	-20...+50
Wymiary/Masa [mm]...[kg]	158/86/37...0.42
