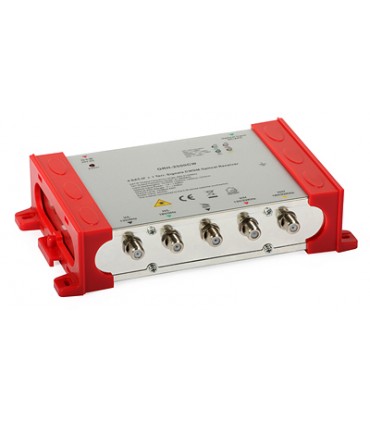

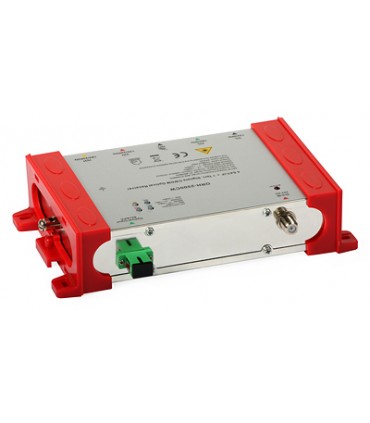

Odbiornik optyczny ORH-2500CW QUATRO A9812 pozwala na zamianę sygnału optycznego, pochodzącego z nadajnika OTH-2500CW A9810 na sygnał elektryczny. Sygnał odbierany jest z nadajnika OTH-2500CW A9810 poprzez pasywną sieć optyczną i znieniany z powrotem na oryginalny sygnał IF. Urządzenie zostało wyposażone w 5 wyjść - cztery pary polaryzacja/pasmo (VL–HL–VH–HH) oraz sygnał DVB-T, DAB, FM. Sygnały te należy wprowadzić na multiswitch o odpowiedniej liczbie wyjść, a następnie za pomocą przewodu koncentrycznego doprowadzić do gniazd abonenckich. Za odbiornikiem możliwe jest budowanie bardziej skomplikowanych, systemów wielomultiswitchowych.
- łatwy montaż z użyciem płytki do montażu na ścianie
- wbudowany układ AGC (ang. Automatic Gain Control), który zapewnia stabilność sygnału na wyjściu urządzenia
- odbiornik wyposażony w wskaźniki LED, które pozwalają użytkownikowi sprawdzić stan pracy urządzenia oraz oszacować poziom sygnału wejściowego
Przykład optycznej instalacji SMATV.
| Kod |
A9812 |
| Zakres częstotliwości wyj. [MHz] |
47-2150 |
| Wyjście RF - poziom sygnału [dBμV] |
75 (wbudowane AGC) |
| Impedancja [Ω] |
75 |
| Optyczna moc wejściowa [dBm] |
-14 ... + 3 (dla AGC: -7...2) |
| Okno transmisyjne SAT/DVB-T |
III okno transmisyjne
(VL - 1510 nm, HL-1530 nm, VH+Terr - 1550 nm, HH- 1570 nm) |
| Złącze RF |
gniazdo F |
| Złącze optyczne |
SC/APC |
| Zasilanie DC IN [V] |
20 |
| Stabilność AGC [dB] |
±1 |
Pobór mocy [W]
|
< 10 |
| Zakres temperatur pracy [ºC] |
-10...+40 |
| Wymiary [mm] |
195x128x40 |
