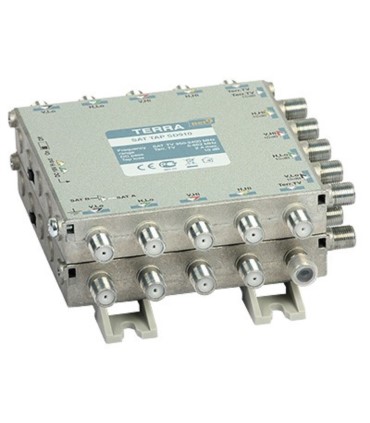

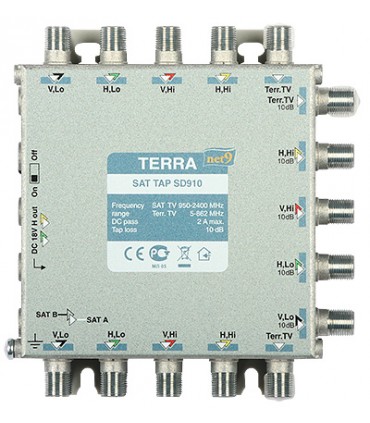

Odgałęźnik TV/SAT SD-910 klasa A, 9-we, 18-wy Terra 10 dB

Odgałęźnik dedykowany jest w instalacjach multiswitchowych do podziału sygnału z magistrali sygnałowej na tor główny o mniejszym tłumieniu oraz odgałęźny tłumieniu większym (9 wejść, 18 wyjść). Element ten pozwala na wyrównanie poziomu sygnału w poszczególnych obszarach instalacji multiswitchowej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który, ustawiony w pozycję “ON”, przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Natomiast ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.

Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.

• odgałęźnik 8 torów SAT + RTV naziemnej,
• zastępuje 9 pojedynczych odgałęźników TV/SAT,
• posiada możliwość wyłączenia przejścia stałoprądowego,
• tłumienie toru odgałęźnego 10 dB,
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.

Nazwa		SD-910	SD-915	SD-920
Kod		R70524	R70525	R70526
Pasmo pracy [MHz]	SAT	950 - 2400
	DVB-T/Radio	5 - 862
Tłumienie przelotowe [dB]	SAT	1,7	1,2	0,9
	DVB-T/Radio	1,6	1,2	1,0
Tłumienie w torze odgałęźnym [dB]	SAT	8...12	13...17	18...22
	DVB-T/Radio	10	15	20
Separacja wejść [dB]	SAT/SAT	30
	DVB-T/SAT	30
Klasa ekranowania		A
Przejście DC [A]		2
Zakres temperatur pracy [°C]		-20...+50
Wymiary [mm]		120x120x51
Masa [kg]		0,9
