Zestaw optyczny OTX 1310 KIT używany jest do tworzenia instalacji przy użyciu technologii światłowodowej. To w oparciu o jego produkty tworzy się skuteczną instalację, umożliwiającą transmisję sygnału satelitarnego SAT, naziemnego DVB-T2 oraz radiowego FM/DAB. Taka technologia cechuje się niewielkim tłumieniem, małymi zakłóceniami, a co najistotniejsze, pozwala na realizację transmisji sygnału na znaczne odległości.
Nadajnik posiada wyjście optyczne, zakończone złączem typu FC/PC, co umożliwia dystrybuowanie sygnału RTV/SAT przy użyciu pasywnej sieci optycznej PON na długości fali 1310 nm. Sygnał ten jest rozdzielany przez tzw. pasywne splitery optyczne, co umożliwia dystrybucję do 32 punktów odbiorczych. Możliwe jest wyliczenie dokładnej liczby punktów odbiorczych wraz z ich maksymalną odległością od źródła sygnału dokonując bilansu tłumienia toru optycznego, uwzględniając budżet mocy optycznej.
Transmiter optyczny jest odporny na działania niekorzystnych warunków atmosferycznych, zatem może być z powodzeniem montowany na masztach antenowych, jednak warto w takich sytuacjach stosować dodatkowe osłony lub skrzynek zabezpieczających.
W skład zestawu wchodzą następujące elementy:

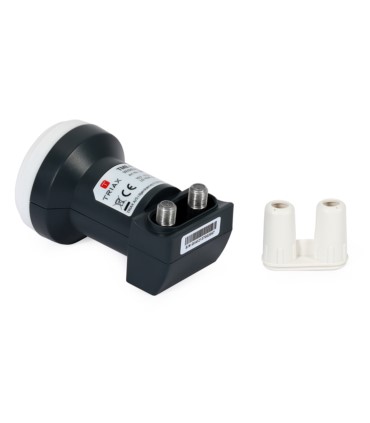

- Konwerter typu Wideband z oscylatorem 10.41 GHz

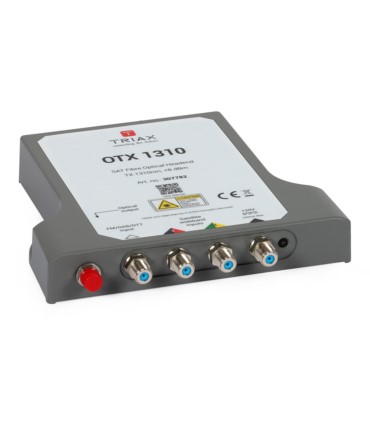

- Nadajnik optyczny o mocy +8 dBm

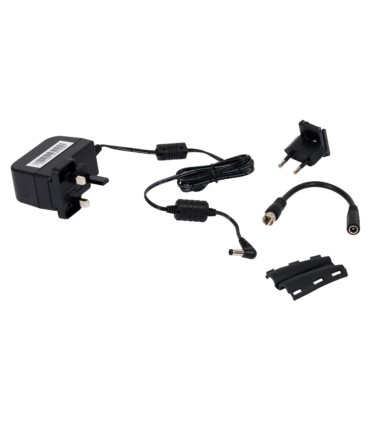

- Zasilacz nadajnika optycznego
Dane techniczne:
Kod produktu | A9860 |
Nazwa | OTX 1310 KIT |
Rodzaj sygnału | RTV/SAT |
Wejście — sygnał RF |
Typ złącza | F |
Rodzaj wejść | 1x RTV, 2x SAT:V/H |
Zakres częstotliwości wej. RF | 1x 87,5-694, 2x 290-2340 MHz |
Poziom sygnału wej. RF | RTV: 70 (dla 6 MUX-ów) dBμV |
Impedancja wejściowa | 75 Ω |
Wyjście - sygnał optyczny |
Typ złącza | FC/PC |
Laser | długość fali | 1310 nm |
moc | +8 dBm |
Ilość wyjść optycznych | 1 |
Pozostałe parametry |
Napięcie zasilania | 20 DC V |
Wymiary | 140x140x30 mm |
Masa | 0,9 kg |
