• Możliwość przedłużania IR
• 6 diod sygnalizacyjnych
• Długość przewodu: 4 m
• Monitorowanie pracy rejestratora mobilnego
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów

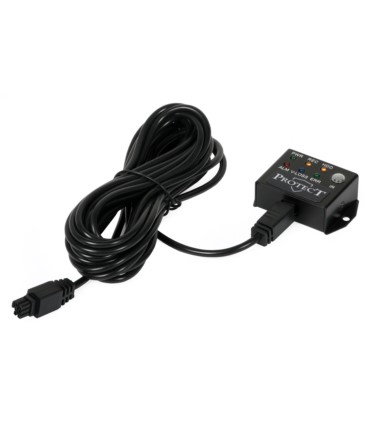

Panel kontrolny LED KL-1 firmy Ptotect przeznaczony jest do monitorowania stanu pracy rejestratora. Produkt służy dodatkowo jako przedłużacz IR. Panel posiada 6 diod sygnalizacyjnych — zasilanie (PWR), aktywne nagrywanie (REC), zainstalowana i sformatowana karta SD (HDD), aktywne wyjście alarmowe (ALM), brak video na wejściu (V-LOSS), błąd rejestratora (ERR).
Kabel panelu wynosi 4 m. Aby podłączyć urządzenie, należy odciąć fabryczne złącza, w celu zamieszczenia ręcznie wykonanego połączenia odpowiednimi złączami rejestratora. Poniżej schemat połączeń:
Przewód panela LED KL-1 | Złącze rejestratora |
Biały | RS485B |
Czerwony | 12 V OUTPUT |
Zielony | RS485A |
Czarny | GND |
Konieczne jest uaktywnienie odpowiedniej funkcji w rejestratorze: Menu -> Periphelas -> Serial
Dane techniczne:
Kod produktu | M80103 |
Rodzaj produktu | Przedłużacz IR |
Model | LED KL-1 |
Marka | Protect |
Zastosowanie | Rejestrator mobilny |
Kolor | Czarny |
