Przemienniki pierwszej pośredniej częstotliwości satelitarnej, zwane też procesorami IF/IF zmieniają częstotliwości poszczególnych transponderów satelitarnych i wyrównują ich poziomy. Zmiana częstotliwości odbywa się w obrębie pasma pierwszej pośredniej częstotliwości IF (jest to częstotliwość obecna na wyjściu z konwertera). Przemienniki IF/IF pozwalają na wybór transpondera (paczki programów), który chcemy rozprowadzić w instalacji, a następnie zmieszać go z innymi transponderami w obrębie pasma IF.
Rozprowadzania sygnałów w takiej instalacji wymaga osprzętu przystosowanego do pracy w zakresie 5-2150 MHz. W skład osprzętu wchodzą: odgałęźniki, rozgałęźniki, przewody, gniazda, wzmacniacze. Technika przemiany IF/IF pozwala na przesyłanie programów z różnych transponderów, satelitów, polaryzacji i pasm przy użyciu jednego kabla koncentrycznego bez stosowania elementów przełączających, jak na przykład multiswitche. Sieć rozprowadzająca wygląda tak samo jak sieć telewizji naziemnej, najczęściej jest ona budowana jako przelotowa lub odgałęźna.
W przypadku zastosowania przemiany IF/IF konieczne jest posiadanie przez abonentów tunerów cyfrowych.
We wszystkich profesjonalnych instalacjach złożonych z więcej niż jednego modułu należy stosować konwertery typu QUATRO.
- rozprowadzanie sygnałów satelitarnych w zakresie SAT–IF (950-2150 MHz)
- do odbioru wymagany jest typowy tuner satelitarny
- konfiguracja z poziomu przeglądarki internetowej poprzez port RJ-45
- dystrybucja programów z różnych transponderów, satelitów, polaryzacji i pasm za pomocą jednego kabla koncentrycznego
- dystrybucja sygnału z 64 transponderów satelitarnych
- stosowanie dodatkowych wzmacniaczy umożliwia budowę dużych instalacji SMATV
- rozprowadzanie programów satelitarnych i naziemnych następuje w jednym kablu
| Nazwa |

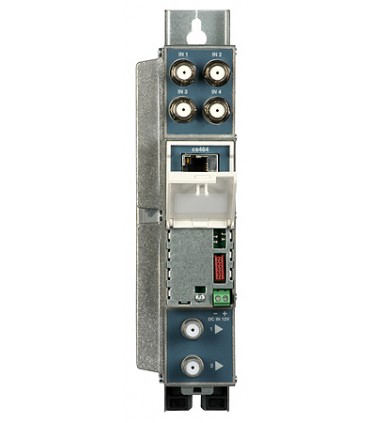

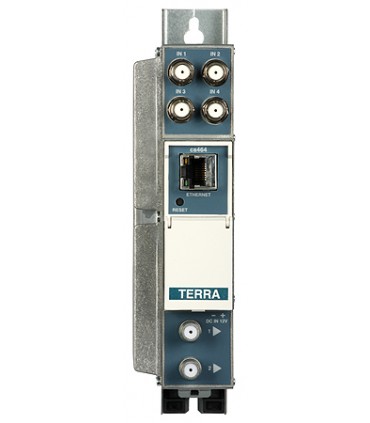

cs432 |

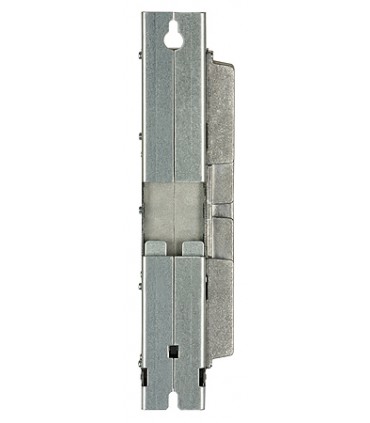

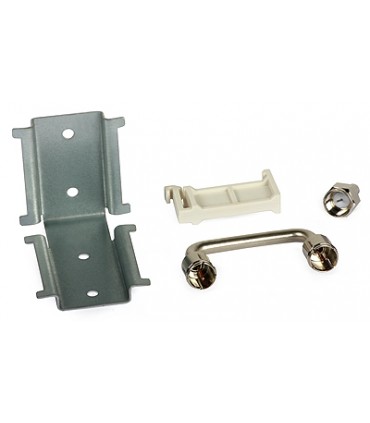

cs464 |
| Kod |
R81432 |
R81464 |
|
Wejście RF
|
Zakres częstotliwości [MHz] |
250...2350 |
| Liczba wejść |
4 |
| Poziom sygnału [dBμV] |
55...88 |
60...93 |
| Symbol Rate [Ms/s] |
3...45 |
| Tłum. odbić [dB]/Impedancja [Ω] |
> 10 / 75 |
| Zasilanie LNB/Sterowanie |
0/13/18 V max. 300 mA DiSEqC 1.0 |
Wyjście RF
|
Liczba wyjść |
1 |
2 |
| Zakres częstotliwości [MHz] |
950...2150 z krokiem 1 MHz |
| Szerokość kanału [MHz] |
20...60 |
| Liczba kanałów |
max 32 |
max 64 |
| Poz. syg. [dBμV] dla 2150 [MHz] |
90 ± 2 |
| Wbudowana prekorekcja [dB] |
5 |
| Reg. poziomu nośnej [dB] |
0...-8 z krokiem 0,5 dB |
| Regulacja wzmocnienia [dB] |
0...-15 z krokiem 1 dB |
| Tłum. odbić [dB]/Impedancja [Ω] |
> 10 / 75 |
| Poziom produktów niepożądanych w paśmie wyjściowym [dB] |
< -35 |
| RF wejście - sumator [MHz] |
5...2150 |
- |
| Tłumienie wejścia RF [dB] |
< 1 |
- |
Ogólne
|
Zasilanie DC [V] |
12 ± 1 |
| Pobór prądu bez zewnętrznego obciążenia DC [A] |
0,43 |
0,81 |
Pobór prądu
z max. obciążeniem [A] |
2,80 |
3,17 |
| Temperaturowy zakres pracy [ºC] |
0...+50 |
| Wymiary [mm]/Masa[kg] |
36x198x107/0,9 |
48x198x107/1 |
