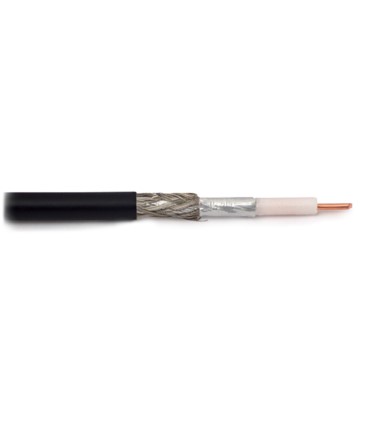

Przewód koncentryczny Tri-Lan 240 PE cechuje się niską tłumiennością oraz małymi stratami sygnału, co zdecydowanie umożliwia oszczędzanie na kosztach instalacji. Produkt świetnie sprawdzi się w instalacjach WLAN 2,4 GHz (pozwala na migracje do 5 GHz bez zmiany kabla) i 5 GHz. Płaszcz przewodu Tri-Lan 240 został wykonany z PE, który jest odporny na promieniowanie UV, dzięki czemu przewód można stosować w zewnętrznych instalacjach.
Kabel o nowoczesnej konstrukcji jest niskotłumienny do pracy w zakresie do 6 GHz.
Przewód zezwala na montowanie wszystkich złączy, które pasują na przewód H-155, pracujących do 2,4 GHz.
Przewody Tri-Lan charakteryzują się zgodnością z założeniami deklaracji RoHS oraz dyrektywy CPR, a także spełniają normę EN 50575, określającą wymagania, które dotyczą właściwości kabli na działanie ognia oraz metody badań jak i oceny kabli jako materiałów budowlanych.
Przewód sprzedawany jest w następujących ilościach:
• sprzedaż na metry: E1171_1;
• 100 m: E1171_100;
• 500 m: E1171_500.
Maksymalna moc transmitowania:
|
Częstotliwość [MHz]
|
Moc [kW]
|
|
30
|
1,41
|
|
50
|
1,09
|
|
150
|
0,62
|
|
220
|
0,51
|
|
450
|
0,35
|
|
900
|
0,24
|
|
1500
|
0,19
|
|
1800
|
0,17
|
|
2000
|
0,16
|
|
2500
|
0,14
|
|
5800
|
0,09
|
Tłumienność kabla w temperaturze 20°C:
|
Częstotliwość [MHz]
|
Tłumienie [dB/100m]
|
|
30
|
4,2
|
|
50
|
5,4
|
|
150
|
9,2
|
|
220
|
11,2
|
|
450
|
16,2
|
|
900
|
23,3
|
|
1500
|
30,7
|
|
1800
|
33,9
|
|
2000
|
35,9
|
|
2500
|
40,6
|
|
5800
|
65,2
|
Dane techniczne:
|
Kod produktu
|
E1171_500
|
|
Rodzaj produktu
|
Przewód koncentryczny
|
|
Typ
|
Tri-Lan 240
|
|
Marka
|
Tri-Lan
|
|
Zastosowanie
|
Zewnętrzny
|
|
Długość przewodu
|
500 m
|
|
Klasa kabla
|
RF240
|
|
Klasa CPR
|
Fca
|
|
Kabel żelowany
|
Nie
|
|
Właściwości fizyczne
|
|
Impedancja
|
50 Ω
|
|
Żyła
|
materiał
|
Miedź
|
|
średnica
|
1,4 mm
|
|
Dielektryk
|
spienienie
|
Fizyczne
|
|
średnica
|
3,8 mm
|
|
Parametry ekranu
|
|
Ilość warstw
|
1
|
|
Pierwsza folia
|
przyklejona do dielektryka
|
Nie
|
|
materiał
|
Folia AI/Poliester/ Folia AI
|
|
wymiary
|
12/15/12 µm
|
|
Oplot
|
materiał
|
CuSn
|
|
średnica drutu
|
16x7x0,12 mm
|
|
pokrycie
|
80%
|
|
Płaszcz
|
materiał
|
PE
|
|
średnica
|
6,1 mm
|
|
kolor
|
RAL 9005 (czarny)
|
|
Pozostałe
|
|
Rezystencja w temp. 20°C
|
rdzenia
|
11,2 Ω/km
|
|
oplotu
|
12,4 Ω/km
|
|
Pojemność
|
83 pF/m
|
|
Współczynnik skrócenia fali
|
81%
|
|
Zakres temperatury pracy
|
-40...+70°C
|
|
Minimalny promień gięcia
|
30/60 mm
|
|
Masa
|
47 kg/km
|
