Wysokiej jakości przewód koncentryczny Tri-Shield DIPOLNET o długości 100 m przeznaczony jest do instalacji indywidualnych i zbiorczych. Doskonale sprawdzi się w instalacjach naziemnej telewizji cyfrowej DVB-T, radia FM/DAB i systemach multiswitchowych (TV naziemna DVB-T oraz satelitarna DVB-S/S2).
Przewód koncentryczny ma 77% pokrycie oplotem, co zapewnia duży poziom ekranowania i chroni sygnał użyteczny przed negatywnym wpływem zakłóceń zewnętrznych.

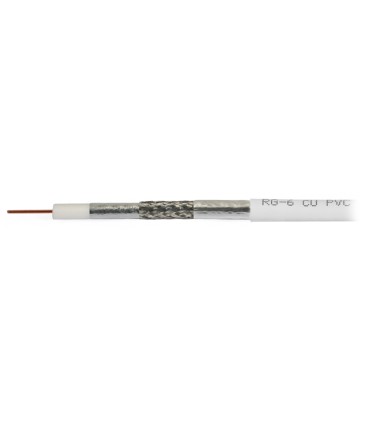

Kabel Tri-Shield DIPOLNET typu RG6 jest potrójnie ekranowany i ma żyłę wewnętrzną z miedzianego drutu o średnicy 1,13 mm, co powoduje bardzo dobre parametry tłumiennościowe. Ponadto, rdzeń nie ulega korozji, co poprawia żywotność kabla, a przewód nie jest sztywny.
Kabel został wykonany z zachowaniem wszystkich norm jakościowych, ze znikomymi, dopuszczalnymi odchyłkami od parametrów nominalnych. Doskonale dobrana elastyczność płaszcza zapewnia łatwe układanie przewodu w szachtach kablowych, puszkach instalacyjnych i skrzynkach montażowych.
|
|
|
Ekranowanie przewodu Tri-Shield DIPOLNET w przedziale częstotliwości 30-3000 MHz
oraz wymagania dla klasy A, A+ oraz A++.
|
|
|
|
Impedancja sprzężeniowa przewodu Tri-Shield DIPOLNET w przedziale częstotliwości 5-30 MHz. Przewód spełnia wymogi dla klasy A+.
|
|

|
|
Tłumienie kabla w przedziale częstotliwości 5-3000 MHz.
|
|

|
|
Tłumienność odbić kabla w przedziale częstotliwości 5-3000 MHz i wykres Smitha pokazujący impedancję falową przewodu. Pomiary zostały wykonane na dwóch końcach 100 m odcinka kabla. Odchyłki od nominalnej wartości 75Ω nie przekraczające 1% gwarantują idealne dopasowanie impedancyjne w całym torze transmisyjnym.
|
Dane techniczne:
|
Kod produktu
|
E1215_100
|
|
Rodzaj produktu
|
Przewód koncentryczny
|
|
Typ
|
RG-6 TRI-SHIELD
|
|
Marka
|
DIPOLNET
|
|
Długość przewodu
|
100 m
|
|
Zastosowanie
|
Wewnętrzne
|
|
Klasa Kabla
|
RG-6
|
|
Zgodność z Rozporządzeniem MTBiGM
|
Tak
|
|
Klasa CPR
|
Eca
|
|
Kabel żelowany
|
Nie
|
|
Właściwości fizyczne
|
|
Impedancja
|
75 ꭥ
|
|
Klasa ekranowania
|
A+
|
|
Impedancja transferowa TI
|
<1,68 mꭥ/m
|
|
Żyła
|
materiał
|
Miedź
|
|
średnica
|
1,13 mm
|
|
Dielektryk
|
spienienie
|
Fizyczne
|
|
średnica
|
4,8 mm
|
|
Ekran — parametry
|
|
Ilość warstw
|
3
|
|
Pierwsza folia
|
przyklejona do dielektryka
|
Nie
|
|
materiał
|
AI/PET/AI
|
|
wymiary
|
10/15/10 µm
|
|
całkowita grubość
|
41 µm
|
|
Oplot
|
materiał
|
Aluminium
|
|
średnica drutu
|
0,12 mm
|
|
ilość drutów
|
16x8 szt.
|
|
kąt nawinięcia
|
26,69°
|
|
pokrycie
|
77 %
|
|
Druga folia
|
przyklejona do płaszcza
|
Nie
|
|
materiał
|
AI/P/AI
|
|
grubość warstwy
|
10/15/10 µm
|
|
całkowita grubość
|
41 µm
|
|
Płaszcz
|
materiał
|
PVC
|
|
grubość
|
0,7 mm
|
|
średnica
|
7mm
|
|
kolor
|
Biały
|
|
Własność elektryczna
|
|
Rezystancja w temp. 20 °C
|
≤32 (ekran) ≤22 (żyła) Ω/km
|
|
Pojemność
|
52,5 pF/m
|
|
Współczynnik skrócenia fali
|
80 %
|
|
Własność mechaniczna
|
|
Temperatura pracy
|
-20...+70 °C
|
|
Temperatura układania
|
-10...+40 °C
|
|
Min. promień gięcia
|
70 mm
|
|
Masa
|
54 kg/km
|
|
Pakowanie
|
|
Szpula
|
ilość przewodu
|
100 m, 500 m
|
