Przewód NETSET S/FTP kat. 7 skrętka ekranowana,...
1 510,00 zł
netto
1 857,30 zł
brutto

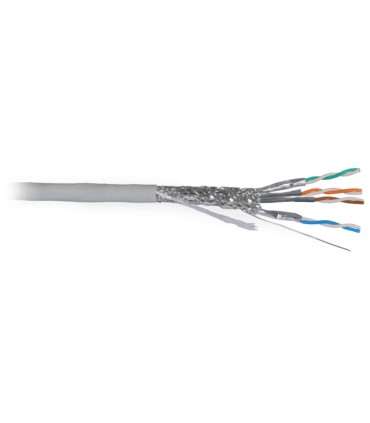

Przewód NETSET S/FTP kat. 7 skrętka ekranowana, wewnętrzna, klasa palności Cca s1a d1 a1 [500 m]
Kod: E1626_500
• Długość przewodu: 500 m
• Znacznik metrowy
• Żyły jednodrutowe miedziane o średnicy Ø 0,56 mm (23 wg AWG)
• Żyły izolowane, skręcone w pary, każda para oddzielnie ekranowana folią aluminiową
• Ekran przewodu wykonany z siatki aluminiowej
• Powłoka kabla wykonana z LSZH, średnica zewnętrzna Ø 7,6 mm
1 510,00 zł
netto
1 857,30 zł
brutto
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów
Do porównania0
Przedstawiona cena dotyczy opakowania 500 m.
Skrętka NETSET S/FTP 7 z dużym zapasem spełnia wymagania stawiane skrętce kategorii 6.
Przewody, które należą do marki NETSET cechują się zgodnością z dyrektywą CPR i spełnieniem europejskiej normy EN 50575, określającej wymagania dotyczące właściwości pod wpływem działania ognia, a także metody badań i oceny kabli jako materiałów budowlanych. Powyższa skrętka spełnia klasę Cca s1a,d1,a1 reakcji na ogień.
Skrętka NETSET S/FTP kategorii 7 E1626 to najwyższej jakości, skrętka komputerowa dedykowana do tworzenia profesjonalnych instalacji wewnętrznych. Ekran wykonany został z siatki i folii aluminiowej, co pozwala na zmniejszenie przesłuchu i zakłóceń, które pochodzą ze środowiska zewnętrznego.
Skrętka NETSET S/FTP kategorii 7 E1626 jest zgodna z normami:
• Ogólne wymagana dla kategorii 7: ISO/IEC 11801:2011 (Ed. 2.2), IEC 61156-5:2012 (Ed. 2.1), EN 50173-1:2011, EN 50173-2:2007 A1:2010, EN 50288-10-1:2012, ANSI/TIA-568-C.2:2009;
• Reakcja na ogień: Klasyfikacja Cca, EN 50575:2014 including amendment A1:2016.
Producent gwarantuje w okresie 15 lat niezmienność parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100, a także zasad eksploatacji opisanych w normie PN-EN 50174-1.
Skrętka NETSET S/FTP kategorii 7 dedykowana jest do pracy w otoczeniu o zakresie temperatur -20...+50 o C. Temperatura układania nie może być niższa niż 0 o C i nie może być wyższa niż +50 o C. Promień zginania nie powinien być niższy niż 8 krotna średnica zewnętrzna.
Return Loss
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
20,0 |
|
4 |
23,0 |
|
8 |
24,5 |
|
10 |
25,0 |
|
16 |
25,0 |
|
20 |
25,0 |
|
25 |
24,3 |
|
31,25 |
23,6 |
|
62,50 |
21,5 |
|
100 |
20,1 |
|
200 |
18,0 |
|
250 |
17,3 |
|
300 |
17,3 |
|
600 |
17,3 |
Tłumienie
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
- |
|
4 |
3,74 |
|
8 |
5,24 |
|
10 |
5,86 |
|
16 |
7,41 |
|
20 |
8,29 |
|
25 |
9,29 |
|
31,25 |
10,41 |
|
62,50 |
14,88 |
|
100 |
19,02 |
|
200 |
27,47 |
|
250 |
30,97 |
|
300 |
34,19 |
|
600 |
50,10 |
NEXT
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
78 |
|
4 |
78 |
|
8 |
78 |
|
10 |
78 |
|
16 |
78 |
|
20 |
78 |
|
25 |
78 |
|
31,25 |
78 |
|
62,50 |
75,5 |
|
100 |
72,4 |
|
200 |
67,9 |
|
250 |
66,4 |
|
300 |
65,2 |
|
600 |
60,7 |
PSNEXT
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
75 |
|
4 |
75 |
|
8 |
75 |
|
10 |
75 |
|
16 |
75 |
|
20 |
75 |
|
31,25 |
75 |
|
62,50 |
72,5 |
|
100 |
69,4 |
|
200 |
64,9 |
|
250 |
63,4 |
|
300 |
62,2 |
|
600 |
57,7 |
ELFEXT
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
78 |
|
4 |
78 |
|
8 |
75,9 |
|
10 |
74 |
|
16 |
69,9 |
|
20 |
68 |
|
25 |
66 |
|
31,25 |
64,1 |
|
62,50 |
58,1 |
|
100 |
54 |
|
200 |
48 |
|
250 |
46 |
|
300 |
44,5 |
|
600 |
38,4 |
PSELFEXT
|
Częstotliwość [MHz] |
Wynik (min.) [dB] |
|
1 |
75 |
|
4 |
75 |
|
8 |
72,9 |
|
10 |
71 |
|
16 |
66,9 |
|
20 |
65 |
|
25 |
63 |
|
31,25 |
61,1 |
|
62,50 |
55,1 |
|
100 |
51 |
|
200 |
45 |
|
250 |
43 |
|
300 |
41,5 |
|
500 |
35,4 |
Dane techniczne:
|
Kod produktu |
E1626_500 |
|
|
Nazwa |
NETSET S/FTP kat. 7 |
|
|
Rodzaj produktu |
Skrętka komputerowa |
|
|
Producent |
Dipol |
|
|
Marka |
NETSET |
|
|
Typ przewodu |
S/FTP |
|
|
Zastosowanie |
Wewnętrzny |
|
|
Kategoria |
7 |
|
|
Długość przewodu |
500 |
|
|
Klasa CPR |
Cca-s1a,d1,a1 |
|
|
Parametry |
||
|
Żyła |
materiał |
miedź |
|
średnica |
0,560 mm |
|
|
Izolacja żyły |
materiał |
PE |
|
średnica |
1,33 mm |
|
|
Pary żył |
kolory |
biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony |
|
Ekran pary żył |
materiał |
AI/Mylar |
|
Ekran przewodu |
materiał |
AL/Mylar |
|
Płaszcz |
średnica |
7,6 mm |
|
grubość |
0,55 mm |
|
|
kolor |
RAL7032 (szary) |
|
|
Żelowany |
Nie |
|
|
Linka nośna |
Nie |
|
|
Rip-cord |
Tak |
|
|
Separator |
Nie |
|
|
Błąd w metrażu nadruku |
<0,5% |
|
|
Impedancja |
100 Ω |
|
|
Prędkość propagacji NVP |
74% |
|
|
Rozrzut opóźnienia |
<45 ns/100m |
|
|
Asymetria pojemności względem ziemi |
330 pF/100m |
|
|
Rezystancja DC |
9,38 Ω/100 m |
|
|
Asymetria rezystancji |
<2% |
|
|
Zakres temperatury pracy |
-20...+70°C |
|
|
Zakres temperatury układania |
0...+50°C |
|
|
Min. promień gięcia dla instalacji wewnętrznych |
średnica |
>8 |
|

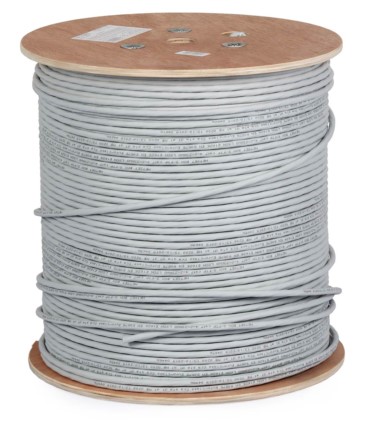

Szpula |
średnica |
380 mm |
|
szerokość |
385 mm |
|
|
średnica otworu wewnątrz szpuli |
33 mm |
|
