ULTIMODE OR-20-S3S5-iSMV jest urządzeniem przeznaczonym do wykonywania pomiarów oraz diagnostyki połączeń światłowodowych. Łączy w sobie funkcje: reflektometru, miernika mocy optycznej, źródła światła oraz wizualnego lokalizatora uszkodzeń.
Urządzenie generuje impulsy na długości fali 1310 nm oraz 1550 nm. Pozwala to na pełną diagnostykę toru optycznego pod kątem tłumienia światłowodu, spawów, złączy, jak również zdarzeń typu zgięcie włókna oraz zgięcie lub przerwanie kabla. Dynamika na poziomie 20 dB pozwala na sprawdzenie połączeń do długości nawet kilkudziesięciu kilometrów.
Do cech szczególnych ULTIMODE OR-20-S3S5-iSMV zaliczyć można niewielki rozmiar oraz wygodę użytkowania. Dotykowy ekran 3,5 cala oraz intuicyjny i nieskomplikowany interfejs pozwala na łatwą nawigację oraz szybkie wykonywanie pomiarów. Z tego względu urządzenie świetnie nadaje się dla instalatorów, którzy nie mają doświadczenia z tego typu sprzętem.

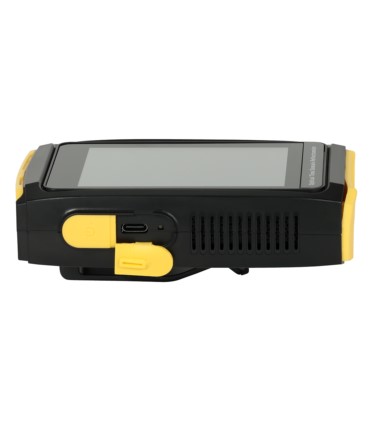

Wyniki wykonywanych pomiarów mogą być automatycznie zapisywane w pamięci urządzenia (dostępne około 30 MB wbudowanej pamięci pozwalające na zapis 300-500 pomiarów) lub na pamięci U-disc (pendrive z USB-C - przykładowo w przypadku pendrive o pojemności 16 GB, ilość możliwych do zapisania pomiarów sięga aż 250 000). Wyniki łatwo i szybko zgrać można na komputer PC za pomocą kabla USB-C (urządzenie widoczne jako pamięć przenośna), a następnie wykorzystać je do wygenerowania prostych lub zaawansowanych raportów pomiarów w formacie pdf/xls przy użyciu oprogramowania OTDR Assistant.

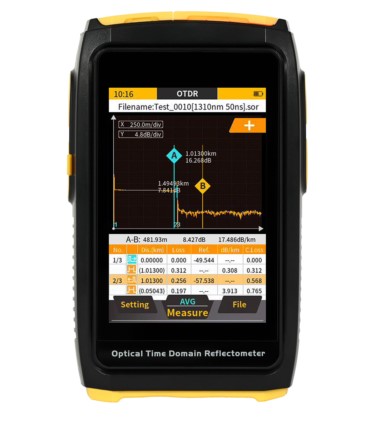

Oprócz możliwości wykonania standardowego pomiaru reflektometrycznego na dwóch długościach fali i wygenerowania wykresu zdarzeń w torze optycznym (reflektogramu), ULTIMODE OR-20-S3S5-iSMV wyposażono w funkcję iOLA. Opcja ta polecana jest szczególnie mniej doświadczonym instalatorom - pozwala na automatyczne wykonanie serii pomiarów bez konieczności definiowania parametrów impulsu pomiarowego, zasięgu pomiaru, itd. Wynik prezentowany jest w zrozumiałej dla każdego formie graficznej w postaci łącza z zaznaczonymi zdarzeniami takimi, jak złącza, spawy, zgięcia, itd.
Bardzo przydatną opcją jest możliwość włączenia weryfikacji "Pass/Fail" przy realizacji pomiarów. Dzięki temu możliwe jest sprawdzenie połączeń pod kątem zadanych warunków brzegowych, tj: tłumienia całego połączenia oraz tłumienia i/lub reflektancji pojedynczych zdarzeń. Weryfikacja następuje w urządzeniu i może być przeniesiona na raport pomiarowy. Możliwe jest więc wygenerowanie raportu pdf z informacją "Pass", czyli potwierdzającego spełnienie żądanych oczekiwań.
Cechy szczególne:
- OTDR+OPM+OLS+VFL+LED
- Reflektometr i tester połączeń światłowodowych
- 3,5 calowy ekran z funkcją multi-touch (ekran dotykowy)
- Przyjazny użytkownikowi interfejs zbliżony do interfejsu smartfona
- Pomiar na długościach fali 1310nm oraz 1550 nm
- Dynamika 20 dB
- Funkcja źródła światła oraz miernika mocy do wykonywania pomiarów met. transmisyjną
- Szczegółowa analiza całego toru optycznego o długości nawet 80 km
- Pomoc w weryfikacji zdarzeń i awarii: przerwane lub zgięte włókno, brudne złącza, złe spawy, itd.
- Możliwość weryfikacji "Pass/Fail"
- Możliwość tworzenie raportów pomiarowych pdf/xls
Dane techniczne
Rodzaj towaru | Reflektometr |
Marka | ULTIMODE |
Informacje ogólne |
Wyświetlacz | 3,5'', multi-touch |

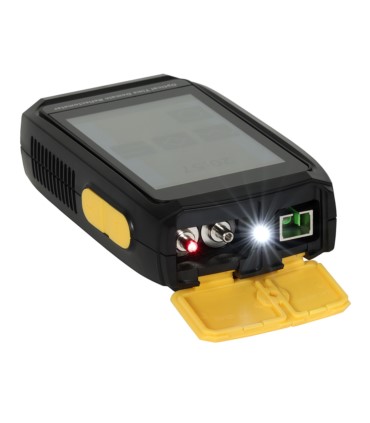

Typ złącza | SC/APC |
Akumulator | typ | - | LiPo |
napięcie / pojemność | V / mAh | 3,7 / 2000 |
czas pracy | h | 4 |
czas ładowania | h | 3 |
Dopuszczalna temperatura | pracy | °C | 0...+50 |
przechowywania | -20...70 |
Dopuszczalna wilgotność | % | < 95 |
Masa | kg | 0,22 |

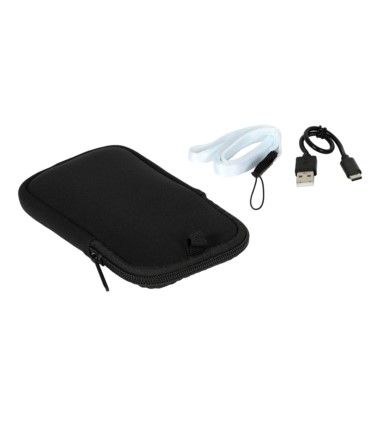

Akcesoria | kabel USC-A-USB-C, etui, pasek |
Parametry pomiarowe |
Zakres dynamiki | 1310 nm | dB | 20 |
1550 nm | dB | 20 |
Szerokość impulsu | ns | 5 - 2000 |
Zasięg pomiaru | km | 0,1 - 80 |
Liczba punktów pomiarowych | szt. | 8000 |
Możłiwość pominięcia włókna rozbiegowego | Nie |
Moduł VFL |
Długość fali | nm | 650 |
Moc | mW | 1 |
Zasięg | km | 8 |
Złącze | uniwersalne 2,5 mm |
Tryb pracy | Ciągły / Ton 2 kHz |
