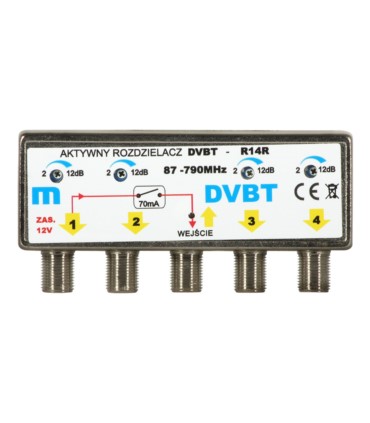

Rozgałęźnik R14R służy do dystrybuowania sygnału TV naziemnej DVB-T oraz sygnału radiowego w paśmie 47-860 MHz. Urządzenie dzieli sygnał na 4 niezależne tory. Do wejścia rozgałęźnika trzeba doprowadzić sygnał anteny RTV, którego poziom nie będzie przekraczał 95 dBμV.
Rozgałęźnik R14R umożliwia wykonanie złożonych instalacji, dzieje się tak za sprawą regulowanemu wzmocnieniu w zakresie 2-12 dB w każdym torze.
Urządzenie umożliwia również zdalne zasilanie, poprzez wykorzystanie kabla koncentrycznego, który należy podłączyć do wyjścia nr 1. Co więcej, rozgałęźnik umożliwia również zasilanie przedwzmacniaczy przez układ Auto switch — rozpoznaje automatycznie, czy antena posiada zainstalowany przedwzmacniacz.
Dane techniczne:
Kod produktu | B1225 |
Nazwa | R14R |
Typ | RTV/CATV |
Zastosowanie | zewnętrzny |
Pasmo | FM/VHF/UHF |
Ilość wejść | 1 |
Ilość wyjść | 4 |
Przełącznik DC 0/12 V | Auto |
Regulacja wzmocnienia | Tak |
Parametry wzmocnienia |
Wejście 1 | częstotliwość | 87...790 |
wzmocnienie | 2...12 dB |
regulacja wzmocnienia | 2...12 dB |
zasilanie przedwzmacniacza | AUTO DC 12/0,06 V/A |
Prekorekcja charakterystyki kabla | Nie |
Dane techniczne urządzenia |
Maksymalny poziom wyjściowy | 94 dBµV |
Wbudowany filtr LTE | LTE 800 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | Nie |
Zasilanie | DC 12 V |
Pobór prądu | 0,07 A |
Zasilanie zdalne | DC 12 V |
Temperatura pracy | -20...+50 °C |
Wymiary | 14x47x95 mm |
Masa | 0,3 kg |
