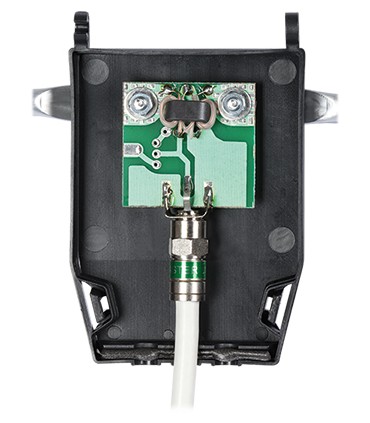

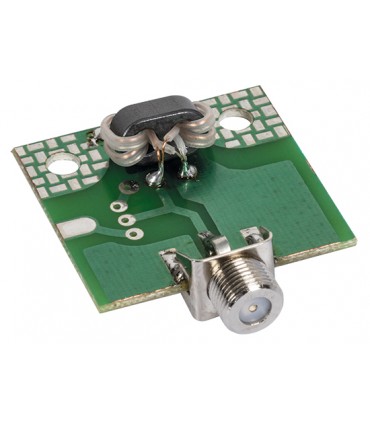

Symetryzator antenowy SA I-V złącze"F"
Kod: C0005
- Wejście: 1-60
- Tłumienie: <1,5 dB
- Impedancja wejściowa: 300 Om
- Impedancja wyjściowa: 75 Om
4,60 zł
netto
5,66 zł
brutto
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów
Do porównania0
Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów. Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator. Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.
Zazwyczaj transformator jest wykonany klasycznie, z wykorzystaniem rdzenia ferrytowego. Czasem transformatory są optymalizowane do pracy w danym zakresie kanałów np. C0001 do pracy w kanałach 1-12, a symetryzatory pracujące na kanałach 21-69 np. C0002 wykonywane są w formie transformatora drukowanego.
| Kod | C0005 |
| Wejście | 1-60 |
| Tłumienie [dB] | <1,5 |
| Impedancja wejściowa [Om] | 300 |
| Impedancja wyjściowa [Om] | 75 |
