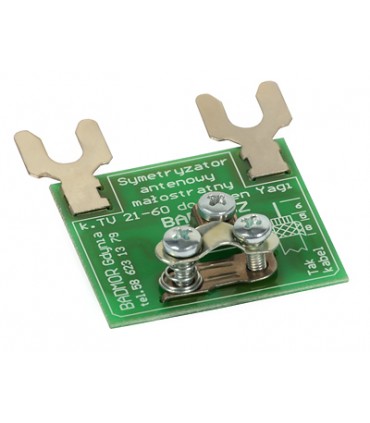

Symetryzator antenowy SA IV-V
Symetryzator antenowy SA IV-V

Symetryzator antenowy SA IV-V

Kod: C0002
Symetryzator antenowy SA I-III
Symetryzator antenowy SA III-V
  • Wejście: 21-60
  • Tłumienie: <1,5 dB
  • Impedancja wejściowa: 300 Om
  • Impedancja wyjściowa: 75 Om
Czytaj więcej
4,00 zł netto
4,92 zł brutto
Natychmiastowa wysyłka
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów. Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator. Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.

Zazwyczaj transformator jest wykonany klasycznie, z wykorzystaniem rdzenia ferrytowego. Czasem transformatory są optymalizowane do pracy w danym zakresie kanałów np. C0001 do pracy w kanałach 1-12, a symetryzatory pracujące na kanałach 21-60 wykonywane są w formie transformatora drukowanego.

Kod C0002
Wejście 21-60
Tłumienie [dB] <1,5
Impedancja wejściowa [Om] 300
Impedancja wyjściowa [Om] 75
Czytaj więcej
Szczegóły Produktu
C0002
