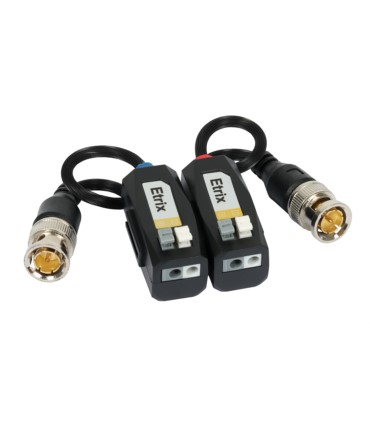

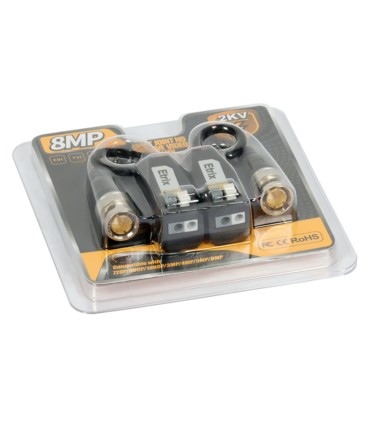

Transformator 1VP-D ETRIX z wtykiem BNC na kablu, złącze zaciskowe

Transformator wideo 1VP-D jest przeznaczony do przesyłu sygnału wizyjnego z jednego źródła przy użyciu skrętki komputerowej. 1VP-D wyposażony jest w giętki kabel złącza BNC, który umożliwia swobodne ułożenie końcówki BNC. Przewód UTP jest podłączany do wygodnego złącza zaciskowego.

Główną funkcją transformatora jest dopasowanie impedancji kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω), co umożliwia przesył sygnału wizyjnego przez skrętkę komputerową kategorii 5 dla kamer. Transformator 1VP-D zapewnia następujące zasięgi przesyłu dla różnych formatów:

• sygnał PAL (CVBS) może być przesyłany na odległość do 400 metrów;

• formaty HD-TVI i AHD mogą być przesyłane na odległość 200 metrów (dla 720p) lub 150 metrów (dla 1080p);

• format HD-CVI może być przesyłany na odległość do 200 metrów.

Ważne jest, aby prawidłowo połączyć zaciski: (+) do (+) i (-) do (-), ponieważ odwrotne połączenie może powodować zakłócenia obrazu.

Współczynnik CMRR (Common Mode Rejection Ratio) w transformatorach wideo jest istotnym parametrem. Termin "balun", stosowany w angielskim określeniu transformatora wideo, jest skrótem od "Balance-Unbalance" (symetryczny - niesymetryczny) i oznacza urządzenie umożliwiające zmianę medium transmisyjnego z kabla współosiowego na skrętkę i odwrotnie. Główną zaletą transmisji przy użyciu kabli symetrycznych jest niższy koszt kabla oraz większa odporność na zakłócenia. Dzięki temu, że sygnał jest przesyłany przez dwa przewody o tej samej impedancji, zakłócenia dodające się do obu przewodów są takie same. Jest to znacznie łatwiejsze do usunięcia niż w przypadku przewodu koncentrycznego.

Odporność transformatora wideo na zakłócenia polega na redukcji sygnału wspólnego dla obu przewodów i pozostawieniu sygnału różnicowego. Jest to podstawowa cecha transformatora wideo. Parametr CMRR określa stosunek wartości sygnału błędu na wyjściu niesymetrycznym do wartości zakłócenia na wejściu symetrycznym. Można go zmierzyć, na przykład, poprzez podanie sygnału zakłócającego (wspólnego) o dużej amplitudzie przy zwartych żyłach kabla symetrycznego, co zapewnia zerową amplitudę sygnału różnicowego. W idealnych warunkach na wyjściu niesymetrycznym transformatora powinno być 0V. Natomiast zmierzoną wartość V_.b. w warunkach rzeczywistych należy podstawić do wzoru:

CMRR = 20 * LOG(V_.b. / V_.z.)

Dla transformatorów wideo Etrix, parametr CMRR wynosi 60 dB dla sygnałów o częstotliwości od 15 kHz do 6 MHz. Oznacza to, że tłumią one sygnał wspólny (zakłócenia) 1000-krotnie.

Dane techniczne:
