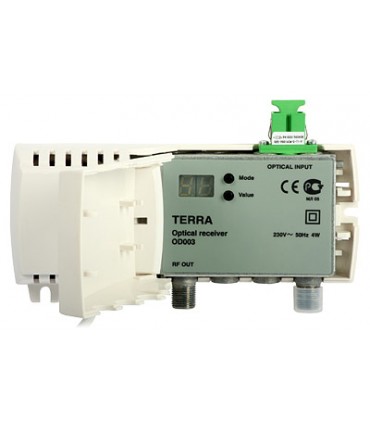

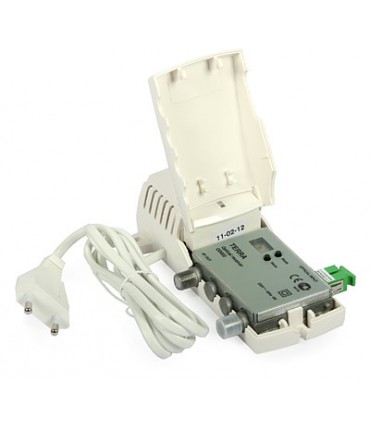

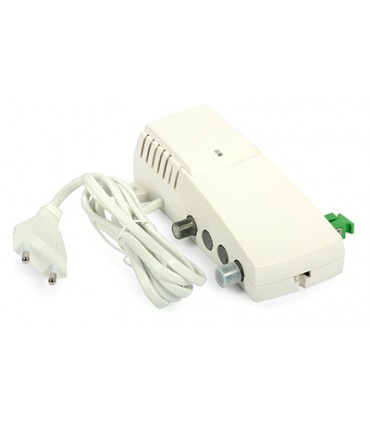

Węzeł optyczny FTTH OD-003 TERRA
Kod: R81728
- kompaktowe wymiary
- rozszerzone pasmo wyjściowe 47-1002 MHz
- mikroprocesorowa AGC, bazująca na poziomie sygnału optycznego
- cyfrowy wyświetlacz, pokazujący poziom sygnału na wejściu oraz szereg innych parametrów
- złącza:
optyczne: SC/APC
wyjściowe RF: F żeńskie
272,00 zł
netto
334,56 zł
brutto
Sprawdzony sprzęt polskiej dystrybucji
Natychmiastowa wysyłka
Wsparcie techniczne do zakupionych produktów
Do porównania0
Węzeł optyczny OD-003 to urządzenie przeznaczone do zamiany sygnału optycznego na sygnał elektryczny. Ze względy na swe niewielkie wymiary oraz parametry, OD-003 dedykowany jest do instalacji abonenckich FTTH. Urządzenie jest wykorzystywane w komplecie z nadajnikiem z serii MOS-211x (R81720, R81720B), do budowy jednomodowego linku światłowodowego. Możliwe jest więc przesłanie sygnału w całym paśmie telewizyjnym (rozszerzone pasmo wyjściowe do 1002MHz) z użyciem światłowodu oraz techniki PON (Passive Optical Network).
Węzeł charakteryzuje się dużą czułością odbiornika optycznego, mieszczącą się w granicach -10... -3 dBm. Pozwala ona na racjonalne budowanie sieci światłowodowej - wykorzystanie nadajnika o mniejszej mocy. Maksymalny poziom wyjściowy wynoszący 80dBuV pozwala na zasilenie w sygnał mieszkania, apartamentu, biura lub niewielkiego domku jednorodzinnego.
Cechy wyróżniające
- kompaktowe wymiary
- rozszerzone pasmo wyjściowe 47-1002 MHz
- mikroprocesorowa AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego
- cyfrowy wyświetlacz pokazujący poziom sygnału na wejściu oraz szereg innych parametrów
- złącza: optyczne: SC/APC; wyjściowe RF: F żeńskie
| Kod | R81728 |
| Zakres obsługiwanych długości fali | 1100-1600nm |
| Czułość (AGC zakres) | -10...-3dBm |
| Gęstość widmowa szumów | Max. 8.0pA/sqrt(Hz) |
| Zakres częstotliwości wyjściowych | 47-1002MHz |
| Impedancja wyjściowa | 75Ω |
| Tłumienia odbić | 16dB/40MHz-1,5dB/oct |
| Odpowiedź częstotliwościowa | +/-075dB |
| Poziom wyjściowy (AGC, 4,9%OMI) | 80dBuV |
| Poziom wyjściowy CTB (EN50083-3) | 65dBuV (42 kanały pracy) |
| Poziom wyjściowy CSO (EN50083-3) | 63dBuV (42 kanały pracy) |
| Miedzystopniwa regulacja tłumienia w kanale dosyłowym | 0-15dB z krokiem 1dB |
| Zasilanie | AC 230V, 50Hz |
| Moc | 4W |
| Złącze optyczne | SC/APC |
| Złącze wyjściowe | F |
| Zakres temperatur pracy | -20...+50 oC |
| Wymiary | 133x73x39mm |
| Masa | 0,36kg |
