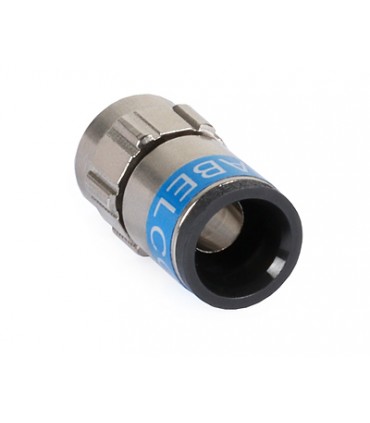

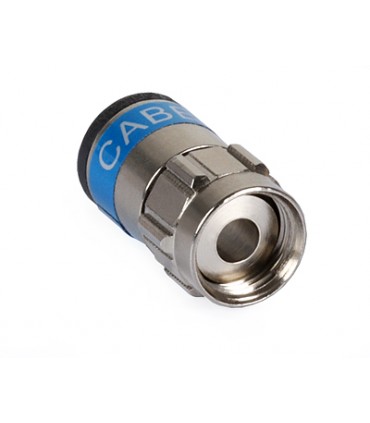

Wtyk F duńskiej firmy Cabelcon E80410 dedykowany jest do domowych oraz zbiorczych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install", zapewnia profesjonalne oraz przede wszystkim trwałe połączenie - porównywalne z tymi, oferowanymi przez złącza kompresyjne. Co ważne, do montażu wtyku, nie wymagane jest żadne narzędzie, ponieważ proces zaciskania na przewodzie zachodzi tutaj samoczynnie.
Instrukcja montażu wtyku F Cabelcon.
Prawidłowo zamontowany wtyk jest praktycznie niezdejmowalny. Proces zaciskania na przewodzie zachodzi w momencie nałożenia wtyku na jego koniec.
Do szybkiego przygotowania przewodu posłużyć może jedno z dostępnych w ofercie narzędzi: E8010 (z dodatkowym nożem) lub E8011 (z kluczem do dokręcania wtyków i złącz).
Wtyk pasuje na następuje przewody:
- RG-6 PVC E1230_100
- RG-6 PE E1231_100
- Triset-113 PVC E1015_100
- unikalny system zaciskania na przewodzie
- ekranowanie klasy A
- pasmo przenoszenia do 3GHz
- brak konieczności stosowania narzędzi
- prosty proces instalacji
- wysoka jakość
- stabilność połączenia
- pasuje na przewody o średnicy dielektryka 5.1mm
| Kod |
E80410 |
| Typ |
F |
| Pasmo przenoszenia [MHz] |
< 3000 |
| Impedancja [Ω] |
75 |
| Ekranowanie dla częst. 30-862 MHz [dB] |
110 |
| Impedancja przejściowa 5-30MHz [mΩ/m] |
5.0 |
| Tłumienie odbić dla 1000MHz [dB] |
37 |
| Tłumienie odbić dla 3000MHz [dB] |
28 |
| IMD3 (@2x100mW) [dBc] |
-120 |
| IMD (IP3) [dBm] |
+80 |
| Wytrzymałość na rozciąganie (całość) [N] |
200 |
