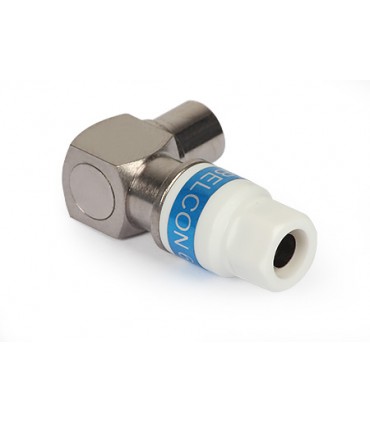

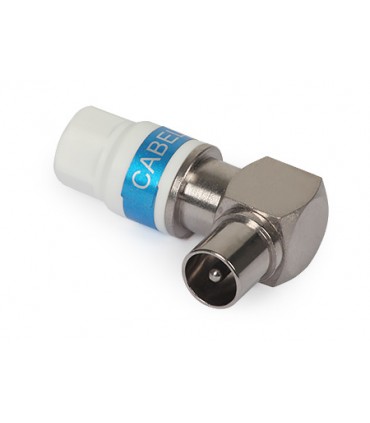

Wtyk kątowy duńskiej firmy Cabelcon E3001 dedykowany jest do domowych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install", zapewnia profesjonalne oraz przede wszystkim trwałe połączenie. Co ważne, do montażu wtyku, nie jest wymagane żadne narzędzie - proces zaciskania na przewodzie zachodzi tutaj samoczynnie.
Instrukcja montażu wtyku IEC Cabelcon.

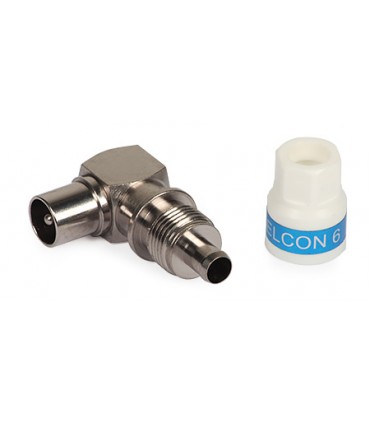

Montaż wtyku odbywa się poprzez przygotowanie przewodu, nasunięcie plastikowej nasadki, założenie wtyku na przewód tak, aby końcowa tuleja znalazła się pod zewnętrznym płaszczem kabla oraz nakręcenie nasadki na gwintowany wtyk. Cała operacja zajmuje nie więcej, niż kilkanaście sekund.
Prawidłowo zamontowany wtyk jest praktycznie niezdejmowalny, przy czym możliwe jest jego rozkręcenie i ponowny montaż. Opcja ta przydaje się na przykład w sytuacji, gdy przewód antenowy ulec musi skróceniu lub wydłużeniu.
Do szybkiego przygotowania przewodu posłużyć może jedno z dostępnych w ofercie narzędzi: E8010 (z dodatkowym nożem) lub E8011 (z kluczem do dokręcania wtyków i złącz).
- ekranowanie klasy A
- pasmo przenoszenia do 3GHz
- brak konieczności stosowania narzędzi
- możliwość wielokrotnego wykorzystania
- wysoka jakość
- stabilność połączenia
- pasuje na przewody o średnicy dielektryka 4.9-5.1mm
Wtyk pasuje na następujące przewody:
- Triset-113 PVC E1015
- RG-6 PVC E1230
| Kod |
E3001 |
| Typ |
IEC |
| Pasmo przenoszenia [MHz] |
< 3000 |
| Impedancja [Ω] |
75 |
| Ekranowanie dla częst. 30-1000 MHz [dB] |
115 |
| Impedancja przejściowa 5-30MHz [mΩ/m] |
5.0 |
| Tłumienie odbić dla 0.3-1750MHz [dB] |
20 |
| Tłumienie odbić dla 1750-3000MHz [dB] |
19 |
| IMD3 (@2x100mW) [dBc] |
-135 |
| IMD (IP3) [dBm] |
+87 |
| Wytrzymałość na rozciąganie (całość) [N] |
147 |
