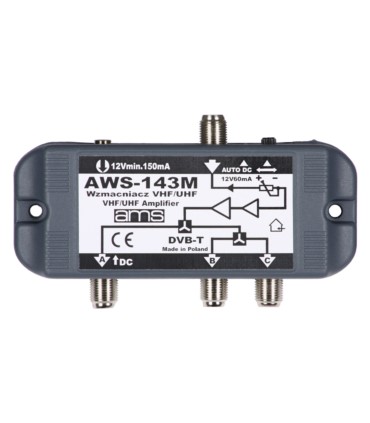

Wzmacniacz AWS-143M dedykowany do domowych instalacji telewizyjnych, pozwala na wzmocnienie oraz podział sygnału do trzech odbiorników TV. Urządzenie sprawdza się doskonale przy instalacjach zbiorowych i kablowych.

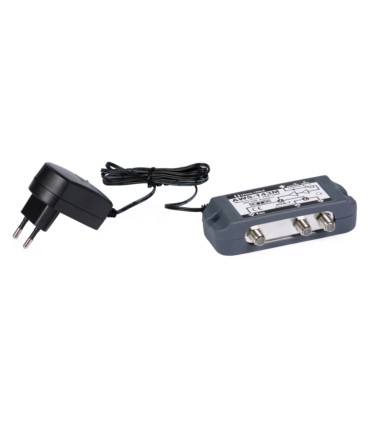

Wzmacniacz umożliwia automatyczne podłączenie do zasilania +12 V poprzez kabel do przedwzmacniacza, który jest zamontowany przy antenie. W zestawie do AWS-143M znajduje się zasilacz stabilizowany 12 V 120 mA. W razie potrzeby można zasilać wzmacniacz "po kablu", poprzez podłączenie zasilacza z separatorem, który nie znajduje się w zestawie, do przewodu wyjściowego podłączonego do wyjścia oznaczonego "DC" — wyjście A.
|
Charakterystyka wzmocnienia wzmacniacza w funkcji częstotliwości |
Dane techniczne:
Kod produktu | B11689 |
Rodzaj produktu | Wzmacniacz domowy |
Model | AWS-143M |
Typ | RTV/CTV |
Zastosowanie | Wewnętrzne |
Pasmo | FM/VHF/UHF |
Ilość wejść | 1 |
Ilość wyjść | 3 |
Przełącznik DC 0/12 V | AUTO |
Regulacja wzmocnienia | TAK |
Wzmocnienie — parametry |
Wejście 1 | częstotliwość | 87...774 |
wzmocnienie | 17...20 dB |
regulacja wzmocnienia | 0...10 dB |
zasilanie przedwzmacniacza | AUTO DC 12/0,06 |
Prekorekcja charakterystyki kabla | NIE |
Urządzenie — parametry |
Max. poziom wyjściowy | 102 dBµV |
Szumy własne | VHF | 4 dB |
UHF | 4 dB |
Odlewana obudowa | NIE |
Wbudowany filtr LTE | LTE 800 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | NIE |
Zasilanie | DC 12 V |
Pobór prądu | 0,07 A |
Zasilacz | DC 12/0,15 V/A |
Zasilanie zdalne | DC 12 V |
Temperatura pracy | -25...+55 °C |
Wymiary | 111x64x28 mm |
Masa | 0,1 kg |
