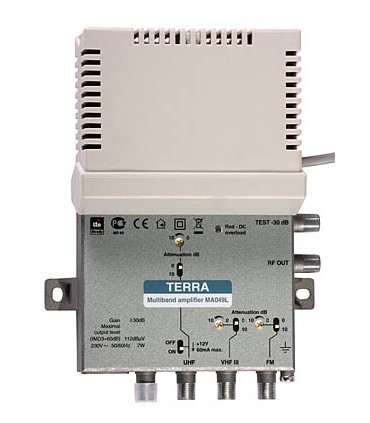

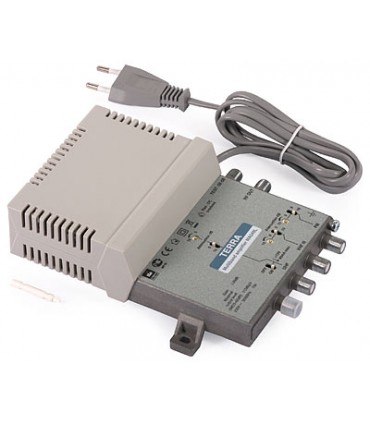

Wzmacniacz budynkowy MA-049L R82325 firmy Terra to urządzenie przeznaczone do instalacji indywidualnych lub niewielkich instalacji zbiorczych na kilkanaście gniazd, np. w domkach jednorodzinnych. Jego głównym zadaniem jest podniesienie sygnału do takiego poziomu, aby możliwy był odbiór na kilku lub kilkunastu odbiornikach. Wzmacniacz został wyposażony w wejścia: sygnału radiowego FM (88-108 MHz), pasma BIII (174-230 MHz) oraz pasma UHF (470-790 MHz). Wzmocnienie w pasmach FM oraz BIII jest równe 30 dB, natomiast w paśmie UHF wynosi 34dB.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
Wzmacniacz MA-049L R82325 posiada przełącznik ON/OFF, pozwalający na przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 112 dBμV (IMD3=60 dB), coumożliwia bezpieczne rozprowadzenie go do kilkunastu gniazd.
Wzmacniacz MA-049L R82325 jest szczególnie zalecany dla instalacji, wykorzystujących szerokopasmowe wzmacniacze, obejmujące pasmo UHF (do częstotliwości 790 MHz). Wbudowany w urządzenie filtr sygnałów LTE umożliwia eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz), przeznaczonym na realizację usług transmisji danych (LTE).
- zintegrowany filtr tłumienia sygnału LTE
- 30 dB wzmocnienia w paśmie FM, BIII oraz 34 dB wzmocnienia w paśmie UHF
- przełącznik ON/OFF, umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 mA do przedwzmacniacza antenowego
| Kod |
R82325 |
| Wzmocnienie [dB] |
FM (88-108 MHz) |
30 |
| BIII (174-230 MHz) |
30 |
| UHF (470-790 MHz) |
34 |
| Liczba wejść |
3 |
| Współczynnik szumów [dB] |
BIII |
<6 |
| UHF |
<5 |
Makymalny poziom
wyściowy IMD3=60 dB [dBμV] |
112 |
Międzystopniowa reg.
wzmocnienia [dB] |
0...- 20 |
| Tłumienie odbić [dB] |
> 10 |
| Wyjście testowe [dB] |
-30 |
| Zasilanie przedwzmacniacza [V/mA] |
12/60 max |
| Zasilanie |
230 V- 50/60 Hz, 7W |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary/Masa [mm]/[kg] |
135x180x52/0.72 |
