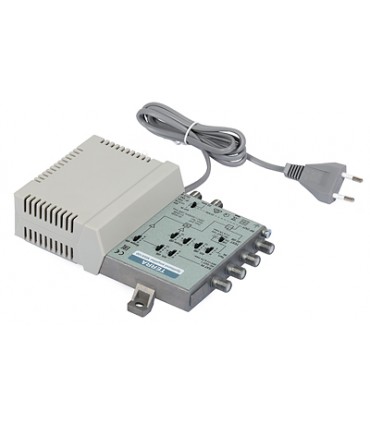

Wzmacniacz MSA R80515 dedykowany jest do wzmacniania sygnałów RTV (pasmo 47-862 MHz) oraz telewizji satelitarnej SAT IF (pasmo 950-2400 MHz) w instalacji RTV/SAT. Model MSA R80515 jest przydatny do wzmocnienia sygnału w instalacjach multiswitchowych (system Digital SCR/Unicable), w których zbyt duże odległości oraz pasywne rozgałęźniki satelitarne powodują spadek sygnału poniżej progu czułości tunera.
Wzmacniacz MSA R80515 został wyposażony w przełączniki używane do regulacji wzmocnienia i nachylenia zbocza. Wbudowana prekorekcja charakterystyki kabla kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości. Wzmacniacz posiada wejście, wyjście oraz złącza testowe.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
- wzmocnienie sygnału telewizji naziemnej oraz satelitarnej dla multiswitchy
obsługujących system dSCR/Unicable
- przełącznik komendy DiSEqC
- wbudowany zasilacz do zdalnego zasilania napięciem stałym DC
- możliwość podłączenia programatora PC102W R80561 pod złącza 22 kHz
oraz DC out2 w celu zdalnego sterowania multiswitcha
- regulacja wzmocnienia torów RTV/SAT
- płynna regulacja zbocza dla charakterystyki wzmocnienia
- odlewana obudowa wzmacniacza
| Kod |
R80515 |
| Zakres częstotliwości [MHz] |
47 - 862 (Terr),
950 - 2400 (SAT IF) |
| Wzmocnienie [dB] |
31...35 (Terr), 35...40 (SAT IF) |
| Regulacja wzmocnienia [dB] |
15 z krokiem 1 |
| Regulacja zbocza[dB] |
15 z krokiem 1 (Terr),
9 z krokiem 3 (SAT IF) |
Poziom wyj. IMD3=60 dB
dla 2 nośnych [dBμV] |
115 (Terr) |
Poziom wyj. IMD3=35 dB
dla 2 nośnych [dBμV] |
120 (SAT IF) |
| Poziom wyj. CSO (EN50083-3) [dBμV] |
101 |
| Współczynnik szumów [dB] |
7 |
| Tłumienie złącza testowego [dB] |
- 30 |
| Zdalne zasilanie DC |
12 V 100 mA, przełącznik
20 V 700 mA + 100 mA |
| Zasilanie/pobór mocy [W] |
AC 230 V 50/60 Hz; 3.7 W |
| Temperaturowy zakres pracy [ºC] |
-20...+50 |
| Wymiary (w opakowaniu) [mm] |
180x135x52 |
| Masa [kg] |
0,7 |
