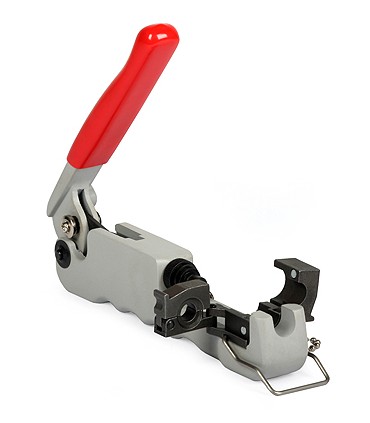

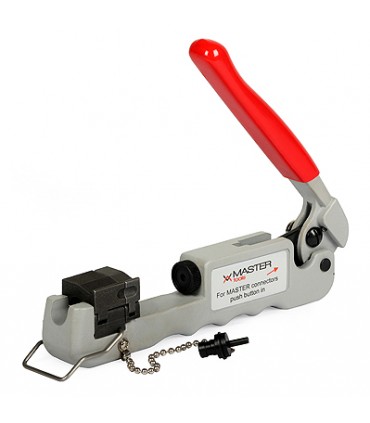

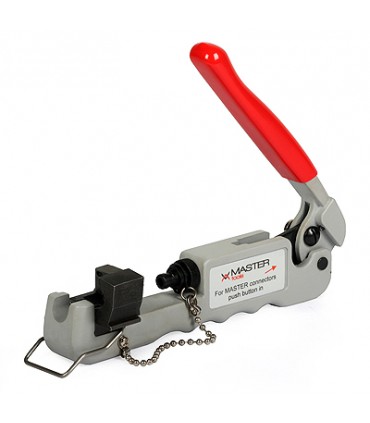

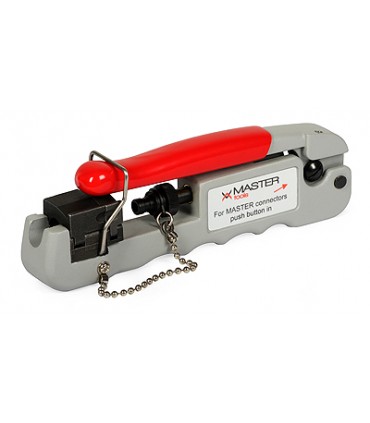

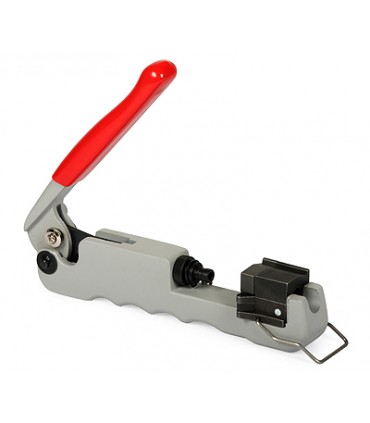

Zaciskacz uniwersalny MASTER przeznaczony jest do złącz kompresyjnych F, BNC, RCA, IEC.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacz izolacji MASTER E8010.
Cechy wyróżniające zaciskacza uniwersalnego MASTER E80075 do złącz kompresyjnych:
- narzędzie o dużej trwałości, wykonane z najwyższej jakości materiałów,
- kompaktowe rozmiary,
- blokada dźwigni przy przechowywaniu,
- zaciska złącza kompresyjne F, RCA, BNC, IEC,
- zaciska złącza w różnej długości - wbudowany reduktor skoku tłoczyska
- zaciska złącza na kablach klasy RG-59, RG-6, Triset-113, Triset Profi
- dostrojenie narzędzia do wybranego złącza i przewodu następuje przez:
- zastosowanie odpowiedniej końcówki tłoczyska
- odpowiednie ustawienie elementów zderzaka do rodzaju złącza i średnicy przewodu
- ustawienie skoku tłoczyska
- konstrukcja tego zaciskacza chroniona jest licznymi patentami,
Wszystkie znajdujące się ofercie firmy Dipol złącza kompresyjne mogą być zaciskane za pomocą zaciskacza uniwersalnego MASTER E80075.
| Złącze |
Przewód |
| E3005 |
IEC
wtyk |
E1010 |
TRISET PROFI |
| E1015 |
TRISET-113 |
| E1017 |
TRISET-113 PE żelowany |
| E1019 |
TRISET-113 HF |
| E3006 |
IEC
gniazdo |
E1010 |
TRISET PROFI |
| E1015 |
TRISET-113 |
| E1017 |
TRISET-113 PE żelowany |
| E1019 |
TRISET-113 HF |
E80322
E8275 |
F
BNC
|
M5995 |
YAR 75-0.59/3.7+2x0.50 |
| M5997 |
CAMSET/YAR PE 75-0.59/3.7+2x0.50 |
| M6100 |
CAMSET 100 75-0.59/3.7+2x1.0 |
| M6103 |
CAMSET 100 PE 75-0.59/3.7+2x1.0 |
E80332
E8276 |
F
BNC |
E1230 |
RG-6 Cu |
| E1231 |
RG-6 Cu PE żelowany |
E80342
E8277 |
F
BNC |
E1010 |
TRISET PROFI |
| E1015 |
TRISET-113 |
| E1017 |
TRISET-113 PE żelowany |
| E1019 |
TRISET-113 HF |
| E80360 |
F |
E1025 |
TRISET-11 PE żelowany |
| E1027 |
TRISET-11 HF |
| E1029 |
TRISET-11 PE Cu |
| E80440 |
RCA |
M5995 |
YAR 75-0.59/3.7+2x0.50 |
| M5997 |
CAMSET/YAR PE 75-0.59/3.7+2x0.50 |
| M6100 |
CAMSET 100 75-0.59/3.7+2x1.0 |
| M6103 |
CAMSET 100 PE 75-0.59/3.7+2x1.0 |
