Buforowy zasilacz PSDCB09129C dedykowany do ciągłego zasilania urządzeń, które wymagają stabilizowanego napięcia DC 12 V (+/-15%). Urządzenie dostarcza napięcie DC U=13,8 V. Wydajność prądowa jest wybierana za pomocą zworki, poniżej dwie możliwości:
1. Prąd wyjściowy 9x 1 A + 1 A ładowanie akumulatora.
2. Prąd wyjściowy 9x 0,77 A + 4 A ładowanie akumulatora.
Wartość sumarycznego prądu odbiorników + akumulatora wynosi max. 11 A.

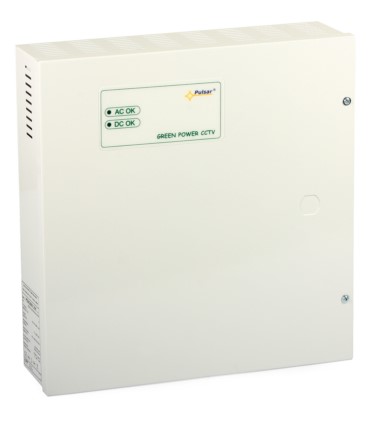

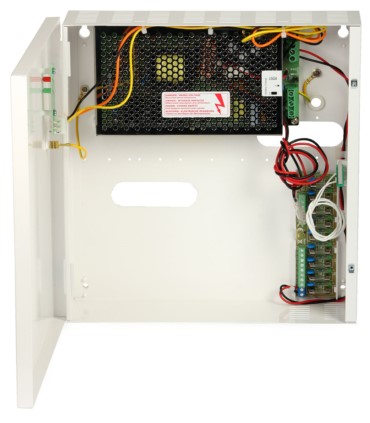

W przypadku wystąpienia zaniku napięcia sieciowego, ma miejsce natychmiastowe przełączenie na zasilanie za pomocą akumulatora. Zasilacz stworzony jest w oparciu o moduł zasilacza impulsowego, którego sprawność energetyczna jest wysoka. Zasilacz buforowy PSDCB09129C posiada metalową obudowę z miejscem na akumulator 17 Ah/12 V. Dodatkowo obudowa posiada mikroprzełącznik, który sygnalizuje otwarcie czołówki, czyli drzwiczek.
Dane techniczne:
Kod produktu | M1867 |
Rodzaj produktu | Buforowy zasilacz |
Model | PSDCB09129C |
Marka | Pulsar |
Moc | 155 W |
Parametry wejścia | napięcie | AC 176...264 V |
częstotliwość | 47...63 Hz |
typ złącza | Śrubowe |
Parametry wyjścia | ilość wyjść | 9 |
napięcie | DC 11...13,8 V — praca buforowa; 9,5...13,8 DC — praca bateryjna |
prąd wyjściowy | 9x 1 + 1 (ładowanie akumulatora) lub 9x 0,77 + 4 (ładowanie akumulatora) |
typ złącza | Śrubowe |
Miejsce na akumulator | 17 Ah/12 V |
Zabezpieczenie | nadprądowe | Tak |
przepięciowe | Tak |
przeciwzwarciowe | Tak |
zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | Bezpiecznik topikowy |
akumulatora przed nadmiernym rozładowaniem UVP | U<10 V (± 5%) — odłączanie zacisku akumulatora |
Stopień szczelności obudowy | IP20 |
Optyczna sygnalizacja pracy | Tak — dla napięcia AC i DC |
Temperatura pracy | -10...40°C |
Wymiary | 280x292x82 mm |
Masa | 2,4 kg |
