Zestaw monitoringu firmy Hikvison , który składa się z:
M75134: Cyfrowy rejestrator HD-TVI 4-kanałowy Hikvision DS-7104HQHI-K1 (1080p, 15kl./s, H.265+, HDMI, VGA) TURBO HD 4.0
M89268: Dysk HDD 3.5” Seagate SkyHawk ST1000VX005 1TB SATA III
4x M75642: Kamera 4 w 1 kompaktowa Hikvision DS-2CE17D0T-IT3F (1080p, 2.8 mm, 0.01 lx, IR do 40m) HD-TVI, AHD, HD-CVI, CVBS
20 m E1408_1: Przewód NETSET U/UTP 5e skrętka wewnętrzna [1m]
DM1804: Przewód WWG-5,5/4
4x E3511: Szybkozłącze S-55 wtyk zasilania DC 2,1/5,5
4x E3512: Szybkozłącze G-55 gniazdo zasilania DC 2,1/5,5
4x M16658: Transformator video Etrix 1VP-C z wtykiem BNC na kablu
M1825: Zasilacz impulsowy 12V/5A/5.5 DC (+) do kamer
Kupując zestaw można mieć pewność, że wszystkie produkty są do siebie dopasowane, a co więcej nie zapomnimy o żadnym z akcesoriów, czy sprzętów, gdyż wszystkie one znajdują się już w zamówieniu.
Opis zestawu

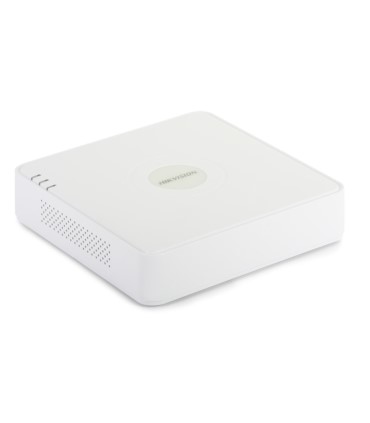

Cyfrowy rejestrator pozwoli na zapis obrazu w systemie HD-TVI, HD-CVI, AHD, CVBS oraz IP. Filmy rejestrowane są w rozdzielczości 1080p, 720p, przy 15kl./s. Urządzenie może nagrywać jeden lub dwa strumienie obrazu dla każdego kanału (główny i pomocniczy). Wśród wielu opcji rejestratora można znaleźć obsługę kodowania H.265, która pozwala ograniczyć strumień danych i zapotrzebowanie na pojemność dyskową. Takie rozwiązanie oszczędza miejsce na dysku twardym, a co za tym idzie będzie można zarejestrować na nim dużo więcej nagrań.
Równie ciekawą opcją urządzenia jest ustawienie nagrywania ciągłego, z detekcją ruchu lub alarmowego. Opcja ta zapisuje nagranie sprzed i po zdarzenia, dzięki czemu nie trzeba będzie potem ręcznie wyszukiwać interesującej nas sytuacji. Dodatkowo istnieje możliwość zdefiniowania parametrów nagrywania po wystąpieniu zdarzenia.
Dysk HDD SkyHawk TM przystosowany jest do pracy przez całą dobę i jest zoptymalizowany pod kątem rejestratorów sieciowych. Dysk posiada pojemność 1 TB. Urządzenie wyposażone jest w ulepszone i dopracowane oprogramowanie Image Perfect TM , za sprawą którego minimalizowana jest ilość utraconych klatek przy obciążeniu 3x wyższym niż w dyskach do komputerów stacjonarnych.
Solidna budowa urządzenia umożliwia wykorzystanie w środowiskach wielodyskowych, natomiast limit obciążenia pracą dysku znajduje się na poziomie 180 TB/rok.

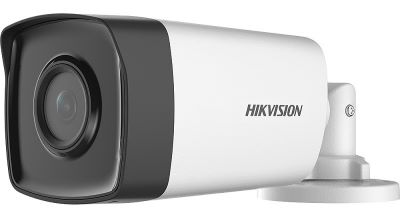

Kamera pracuje w systemie HD-TVI, HD-CVI, AHD oraz analogowym CVBS. Urządzenie rejestruje obraz o rozdzielczości 1080p. Nowoczesna technologia w postaci czułości 0.01 lx i wbudowanemu oświetlaczowi podczerwieni o zasięgu 40m, sprawia, że otrzymany obraz jest wysokiej jakości z dobrymi parametrami, nawet przy ograniczonym oświetleniu. Urządzenie posiada opcję sterowania menu OSD, przy użyciu przewodu sygnałowego. Opcja ta możliwa jest za pomocą rejestratora — w menu trzeba wybrać opcję sterowania PZT, gdzie można włączyć menu OSD kamery, a następnie wykonać konfigurację. D0T to jedna z bardziej ekonomicznych serii kamer HD-TVI — pomimo niskiej ceny, obraz z kamer, jak i opcje, są niezwykle wysokiej jakości.

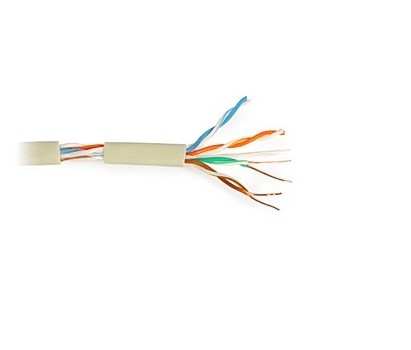

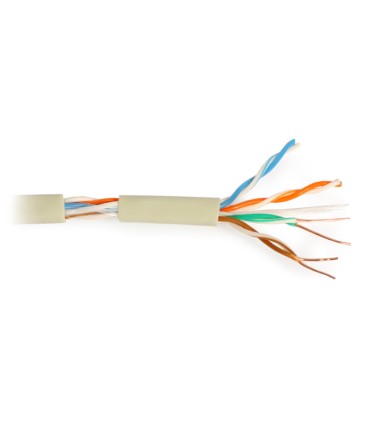

Skrętka NETSET BOX U/UTP 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e. Przewód został przebadany w jednostce notyfikowanej DELTA DANSK ELEKTRONIK LYS OG AKUSTIK o numerze 0199 i uzyskał klasę Eca reakcji na ogień. Skrętka posiada średnice zewnętrzną zmniejszoną do 5,0 mm, co znacznie ułatwia układanie w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45 . Najwyższej jakości materiał, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1. Skrętka NETSET U/UTP kategorii 5e E1408 przeznaczona jest do pracy w otoczeniu o temperaturze od -20 o C do +70 o C. Temperatura układania - nie niższa niż 0 o C i nie wyższa niż +50 o C. Promień zginania nie powinien być mniejszy niż 8 krotna średnica zewnętrzna.

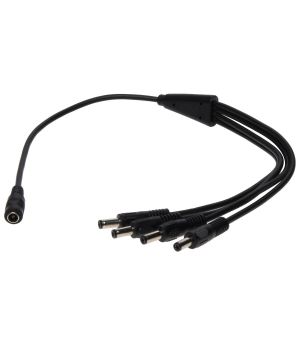

Przewód WWG-5,5/4 to prosty i lekki rozgałęźnik zasilania. Waga przedmiotu wynosi 0,032 kg. Wykonany jest z tworzywa PET. Długość przewodu wynosi 4 x 0.21 m. Rozgałęźnik posiada jedno gniazdo proste oraz cztery wtyki proste.
Szybkozłącze S-55 wtyk zasilania DC 2,1/5,5 posiada standardowe gniazdo do zasilania kamer DC 2,1/5,5. Zaciski kablowe są skręcane, a maksymalne napięcie DC wynosi 24 V. W celu zamontowania szybkozłącza konieczne jest odizolowanie przewodów, następnie należy wcisnąć je w zaciski kablowe i dokręcić dwa wkręty wkrętakiem płaskim lub krzyżakowym.
Szybkozłącze G-55 dedykowane do standardowego wtyku do zasilania kamery DC 2.1/5.5 mm. W celu montażu szybkozłącza niezbędne jest odizolowanie przewodów, a następnie wciśnięcie w zaciski kablowe i dokręcenie dwóch wkrętów wkrętakiem krzyżakowym lub płaskim.

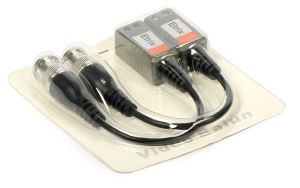

Transformator 1VP-C służy do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Transformator ma przymocowane giętkim kablem złącze BNC, co zapewnia swobodne ułożenie końcówki BNC.Urządzenie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji przewodu symetrycznego (100 Ω) zapewniając przesył sygnału wizyjnego poprzez skrętkę komputerową 5 kategorii dla kamer: PAL (CVBS) na odległość do 400m, HD-TVI, AHD na odległość 200m (dla 720p) oraz 150m (dla 1080p), HD-CVI na odległość do 200m.

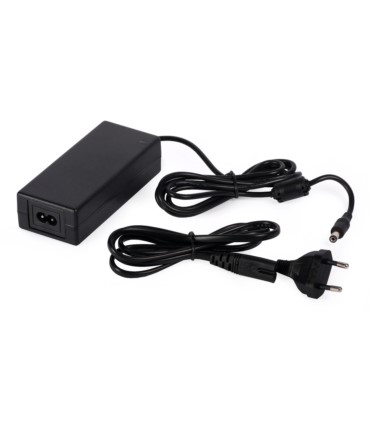

Zasilacz z wtykiem 2.1./5.5 (polaryzacja "+" w środku) przeznaczony do pracy z urządzeniami zasilanymi napięciem stałym DC12 V i maksymalnym poborze prądu 5A. Wyposażony jest w przewód o długości 195 cm. Posiada zieloną diodę LED sygnalizującą pracę zasilacza.
