Jak wybrać i używać urządzeń ULTIMODE do testowania i pomiarów instalacji światłowodowych?

Wysłany dnia10 Miesięcy temu przez

Jeśli zajmujesz się instalacją sieci światłowodowych, na pewno wiesz, jak ważne jest dokładne i rzetelne testowanie i pomiary jakości łącza.
Nie tylko pozwala to na sprawdzenie, czy instalacja spełnia wymagania i normy, ale także na wykrycie i usunięcie ewentualnych usterek lub uszkodzeń.
W tym artykule przedstawimy Ci serię urządzeń ULTIMODE, które pomogą Ci w profesjonalnym i efektywnym testowaniu i pomiarach instalacji światłowodowych.
Dowiesz się, jakie są ich główne funkcje, zalety i zastosowania, oraz jak je wybrać i używać w zależności od potrzeb.

Urządzenia ULTIMODE do testowania i pomiarów instalacji światłowodowych

Urządzenia ULTIMODE to nowoczesne i zaawansowane narzędzia, które ułatwią Ci testowanie i pomiary instalacji światłowodowych.
W ofercie znajdziesz różne typy urządzeń, które dostosowane są do różnych poziomów zaawansowania i wymagań.
Oto krótki przegląd urządzeń ULTIMODE, które możesz zamówić w naszym sklepie:

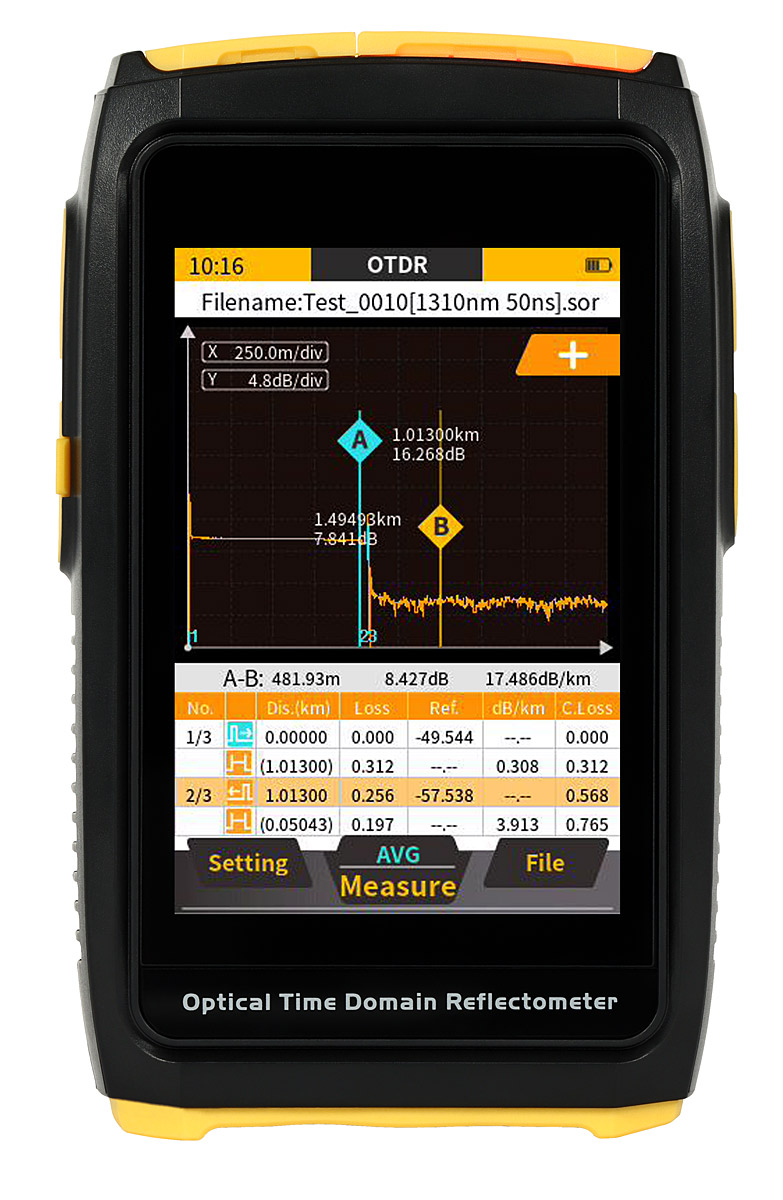

Reflektometr ULTIMODE OR-20-S3S5-iSMV L5830 :

Reflektometr Ultimode OR-20-S3S5-ISMV-L5830


Urządzenie, które pozwala na dokładną analizę całego toru optycznego o długości nawet 80 km.
Wykorzystuje ono metodę reflektometryczną, która polega na wysyłaniu impulsów światła do włókna i odbieraniu odbitych sygnałów.
Dzięki temu można zlokalizować i zidentyfikować wszelkie zdarzenia i awarie, takie jak przerwane lub zgięte włókno, brudne złącza, złe spawy itd.
Reflektometr ULTIMODE OR-20-S3S5-iSMV L5830 ma 3,5 calowy ekran z funkcją multi-touch i intuicyjny interfejs użytkownika.
Wykonuje pomiary na długościach fali 1310 nm i 1550 nm, które są najczęściej stosowane w sieciach światłowodowych.
Ponadto, ma funkcję źródła światła i miernika mocy, która umożliwia wykonywanie pomiarów metodą transmisyjną.
Urządzenie jest łatwe w obsłudze, ponieważ ma automatyczną funkcję, która dobiera właściwe parametry i prezentuje wyniki w formie graficznej. Możesz także tworzyć zaawansowane raporty pomiarowe w formacie pdf lub xls i zapisywać je na karcie pamięci lub wysyłać przez Wi-Fi lub Bluetooth.
Reflektometr ULTIMODE OR-20-S3S5-iSMV L5830 jest idealnym wyborem dla profesjonalnych instalatorów, którzy chcą mieć pewność, że ich instalacje są wykonane zgodnie z najwyższymi standardami.

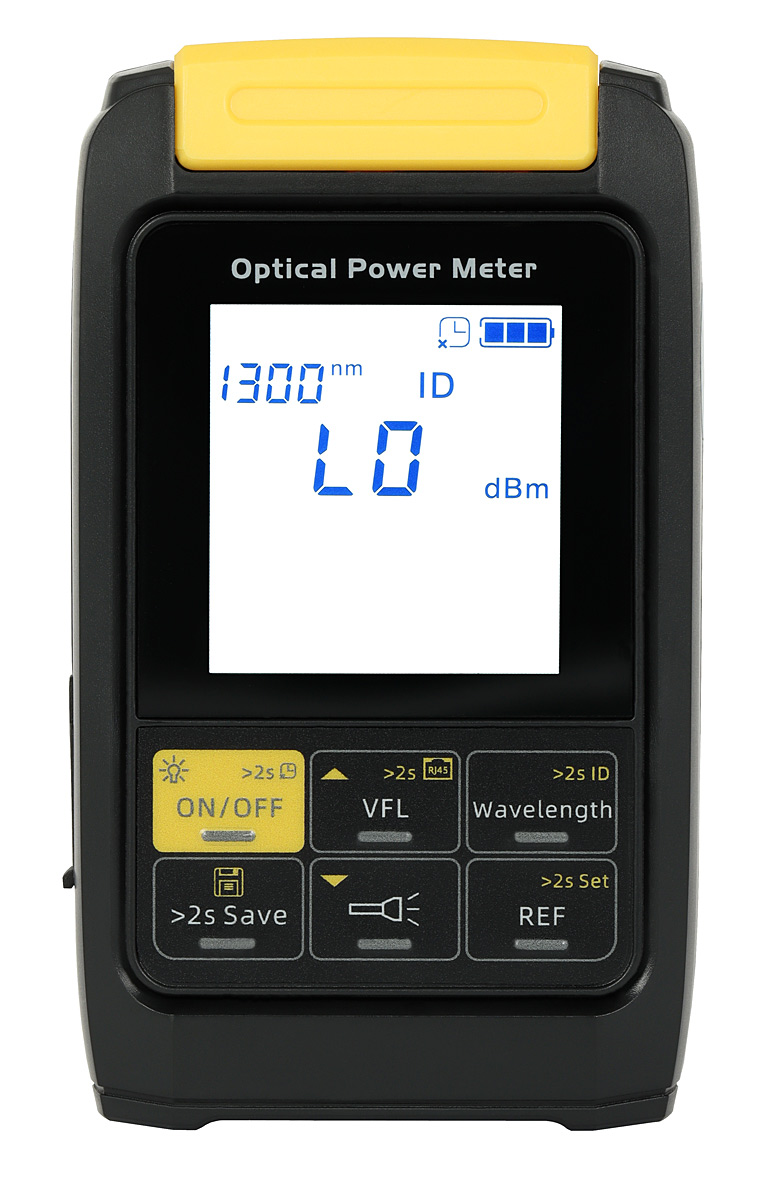

Miernik mocy optycznej ULTIMODE OPM-20T-V01 L5810

Urządzenie, które pozwala na pomiar mocy sygnału światłowodowego w zakresie od -70 do +10 dBm.
Jest to podstawowy parametr, który określa jakość łącza i poziom strat sygnału.
Miernik mocy optycznej ULTIMODE OPM-20T-V01 L5810 ma uniwersalne złącze do ferrul 2,5 mm, które pasuje do większości typów złącz światłowodowych.
Może on mierzyć sygnał na sześciu długościach fali: 850, 1300, 1310, 1490, 1550 i 1625 nm, które są używane w różnych rodzajach sieci światłowodowych.
Urządzenie ma wbudowaną pamięć 500 pomiarów i funkcję auto-kalibracji, która zapewnia dokładność i stabilność pomiarów.
Dodatkowo miernik mocy optycznej ULTIMODE OPM-20T-V01 L5810 ma kilka innych przydatnych funkcji, takich jak: źródło światła widzialnego (wizualny lokalizator uszkodzeń VFL) 650 nm, który pomaga w wykrywaniu uszkodzeń włókna na krótkich dystansach, latarka LED, która ułatwia pracę w ciemnych miejscach, oraz tester okablowania sieciowego (złącza RJ45), który pozwala na sprawdzenie poprawności połączeń kabli miedzianych.
Miernik mocy optycznej ULTIMODE OPM-20T-V01 L5810 jest zasilany baterią litową, którą można ładować przez złącze USB typu C.
Jest to uniwersalne i praktyczne urządzenie, które przyda się każdemu instalatorowi, który zajmuje się światłowodami.

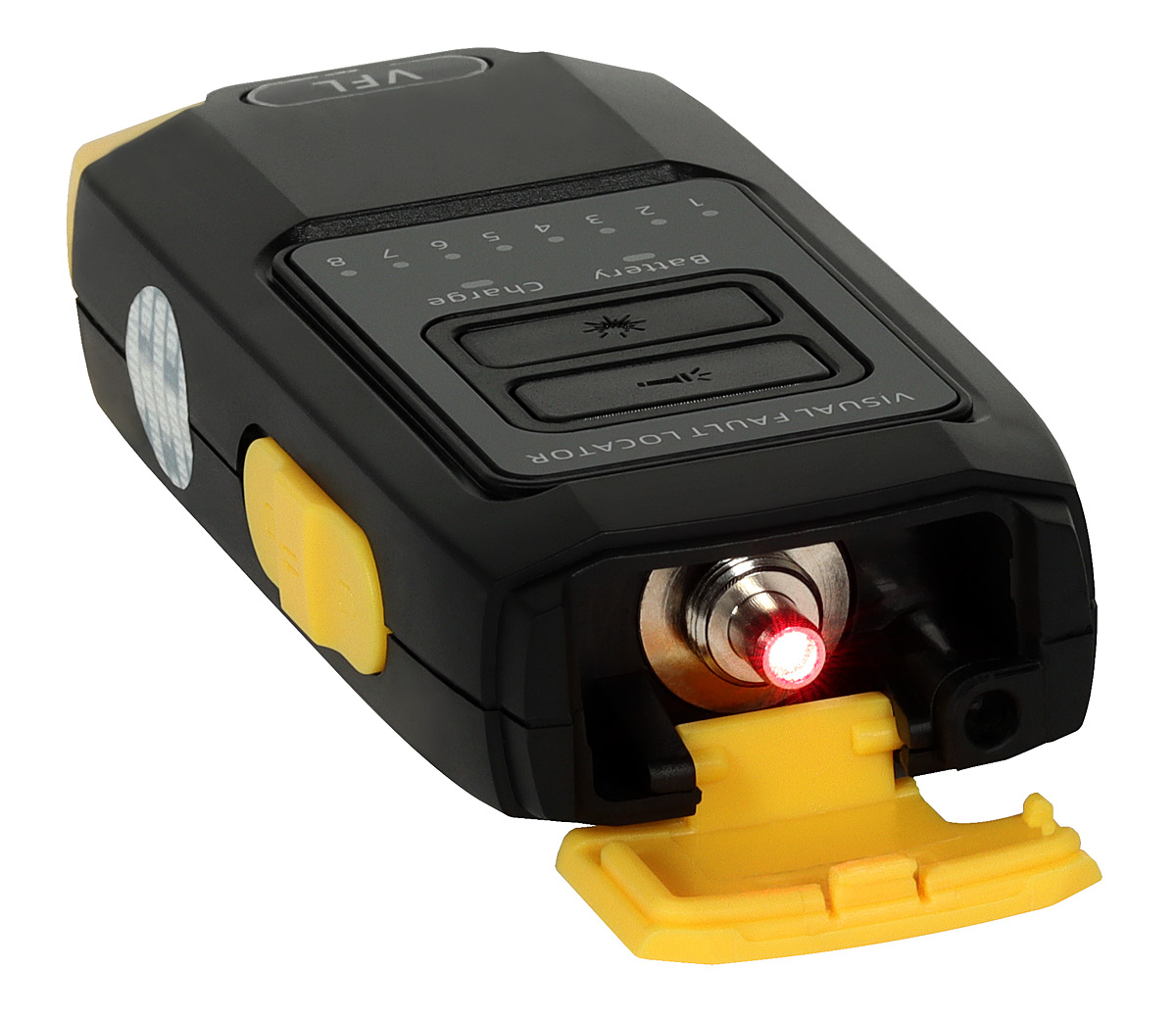

Wizualny lokalizator uszkodzeń ULTIMODE VFL-V3-15 L5939

Urządzenie, które emituje światło widzialne o długości fali 650 nm i mocy 15 mW.
Jest to proste i skuteczne narzędzie, które pomaga w lokalizowaniu uszkodzeń włókna światłowodowego na krótkich dystansach (do 15 km).
Dzięki temu można szybko i łatwo znaleźć miejsca, gdzie włókno jest przerwane, zgięte, uszkodzone lub źle połączone.
Wizualny lokalizator uszkodzeń ULTIMODE VFL-V3-15 L5939 ma niewielką i poręczną obudowę, która mieści się w kieszeni.
Dodatkowo urządzenie ma latarkę LED i tester okablowania sieciowego (złącza RJ45), które mogą być przydatne podczas pracy z instalacjami światłowodowymi i miedzianymi.
Wizualny lokalizator uszkodzeń ULTIMODE VFL-V3-15 L5939 jest zasilany baterią litową, którą można ładować przez złącze USB typu C.
Jest to niezbędne urządzenie dla każdego, kto zajmuje się instalacją i serwisem sieci światłowodowych.

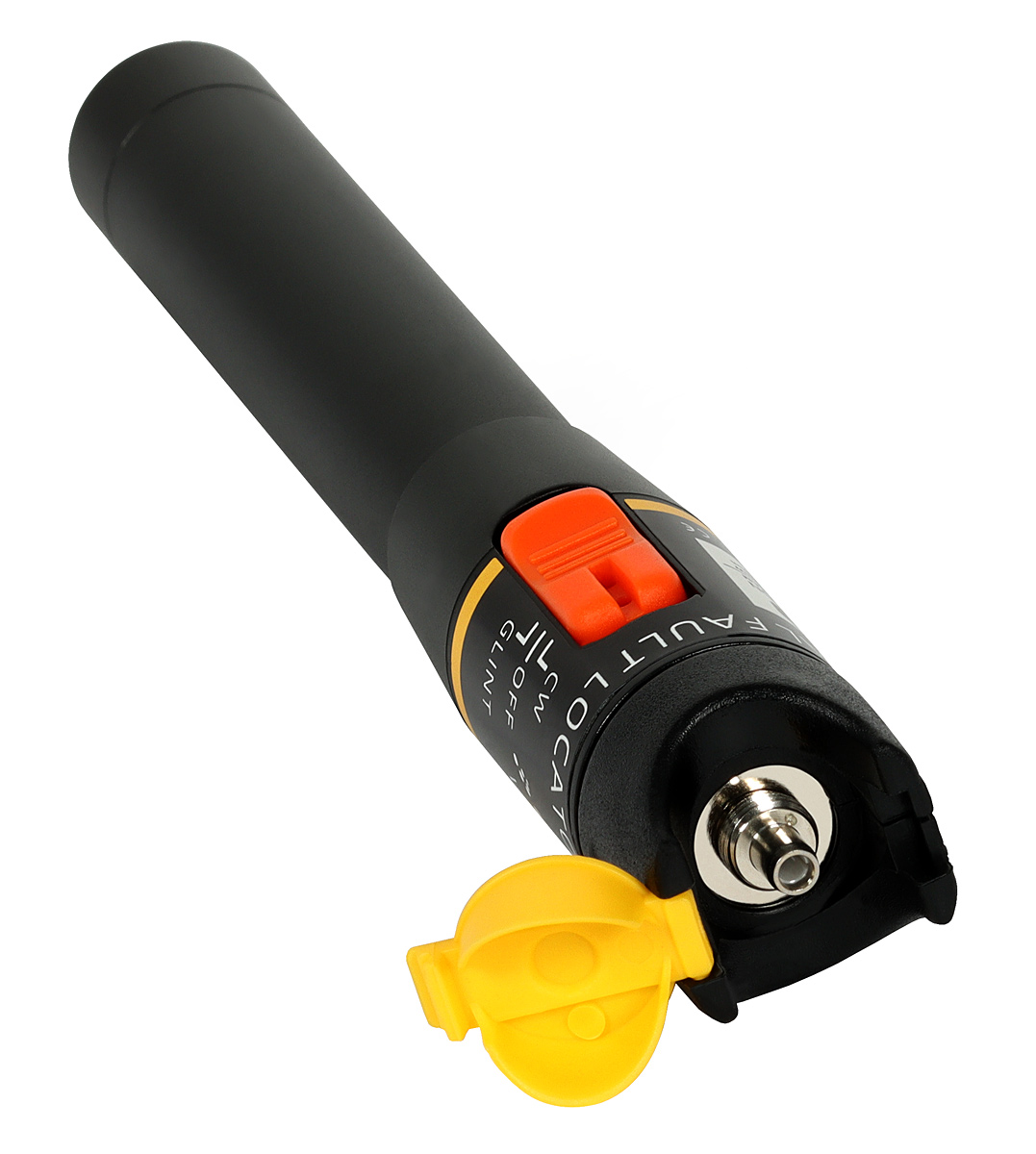

Wizualny lokalizator uszkodzeń ULTIMODE VFL-V1-10 L5936

Urządzenie, które emituje światło widzialne o długości fali 650 nm i mocy 10 mW.
Jest to podobne urządzenie do poprzedniego, ale ma metalową obudowę i nie ma dodatkowych funkcji.
Jest to prosty i tani sposób na lokalizowanie uszkodzeń włókna światłowodowego na krótkich dystansach (do 10 km).
Wizualny lokalizator uszkodzeń ULTIMODE VFL-V1-10 L5936 jest zasilany baterią litową, którą można ładować przez złącze USB typu C.
Jest to podstawowe urządzenie, które sprawdzi się w prostych instalacjach światłowodowych.

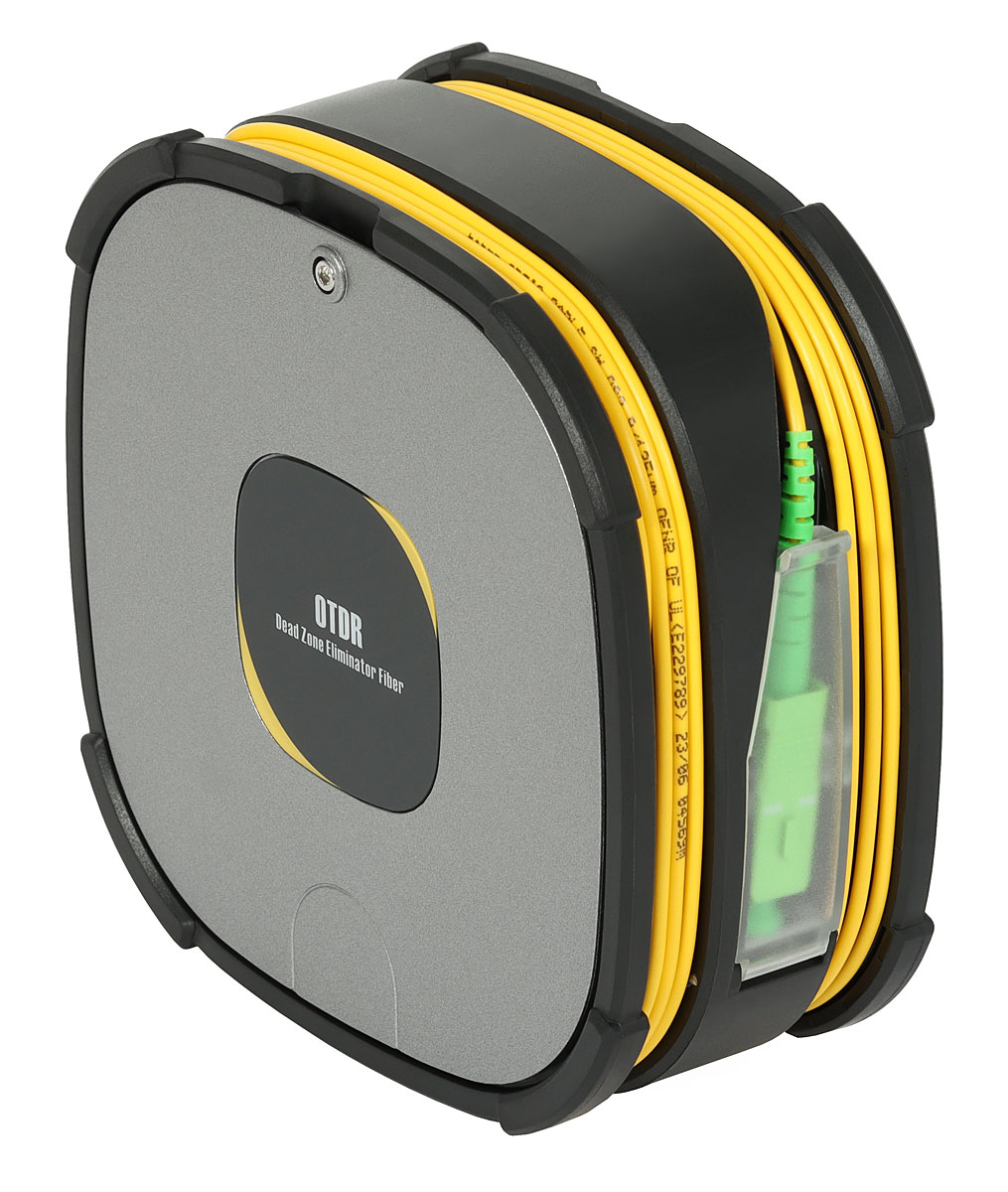

Włókna rozbiegowe ULTIMODE FLC




Elementy, które służą do poprawnego wykonania pomiarów reflektometrycznych.
Są to odcinki włókna światłowodowego o długości 150 m, które łączą się z reflektometrem i włóknem testowanym.
Dzięki temu można wyeliminować wpływ złączy na wyniki pomiarów i uzyskać dokładniejsze dane.
Włókna rozbiegowe ULTIMODE FLCwykonane z włókna G.652D, które jest najczęściej stosowanym typem włókna w sieciach.
