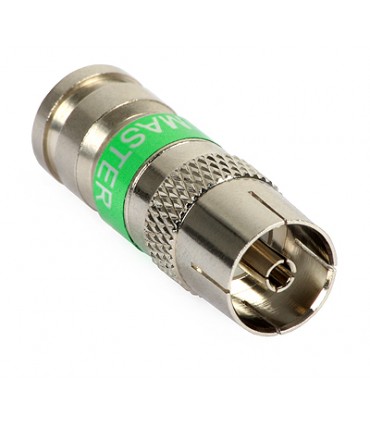

Gniazdo kompresyjne IEC-f 113 MASTER na przewód Triset-113
Gniazdo kompresyjne IEC-f 113 MASTER na przewód Triset-113
Gniazdo kompresyjne IEC-f 113 MASTER na przewód Triset-113
Gniazdo kompresyjne IEC-f 113 MASTER na przewód Triset-113

Gniazdo kompresyjne IEC-f 113 MASTER na przewód Triset-113

Kod: E3006
Wtyk kompresyjny M IEC 113 MASTER na przewód Triset-113
Gniazdo kompresyjne kątowe 90 F IEC 113 MASTER na przewód Triset-113
  • szerokie pasmo pracy
  • bardzo małe tłumienie w całym paśmie pracy
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
  • złącze stanowi monolit
  • wymiarowo dopasowane jest do rodziny przewodów TRISET-113
Czytaj więcej
2,25 zł netto
2,77 zł brutto
Natychmiastowa wysyłka
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Monolityczne, wykonane z mosiądzu pokrytego niklem, gniazdo IEC kompresyjne E3006 przeznaczone jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.
Gniazdo IEC kompresyjne E3006 przeznaczone jest na kable:

  • TRISET PROFI E1010_100
  • TRISET PROFI E1010_500
  • TRISET-113 E1015_1
  • TRISET-113 E1015_100
  • TRISET-113 E1015_200
  • TRISET-113 E1015_500
  • TRISET-113 PE E1017_1
  • TRISET-113 PE E1017_100
  • TRISET-113 PE E1017_200
  • TRISET-113 PE E1017_500
  • TRISET-113 HF E1019_500
Do zaciśnięcia należy użyć zaciskarki do złącz E80075 lub E80078.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.
Cechy wyróżniające:
  • szerokie pasmo pracy
  • bardzo małe tłumienie w całym paśmie pracy
  • znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
  • bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
  • złącze stanowi monolit
  • wymiarowo dopasowane jest do rodziny przewodów TRISET-113
  • konstrukcja tego złącza chroniona jest licznymi patentami
  • przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010
  • do zaciśnięcia należy użyć zaciskarki do złącz E80075 lub E80078
  • porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza
Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
  • przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
  • oplot należy wywinąć na oponę zewnętrzną
  • tak przygotowany przewód wsunąć do złącza
  • zacisnąć zaciskarką

Kod E3006
Impedancja [Ω]  75
Zakres częstotliwości [MHz]  5-2400
Typ złącza    IEC proste (gniazdo)
Wielkość [mm] 8.4
Rodzaj montażu  Kompresja wzdłużna
Lutowane  NIE
Montaż w obudowie  NIE
Materiał Mosiądz 360
Montaż zewnętrzny  TAK
Producent  MASTER
Ściągacz   E8003, E8010
Zaciskacz  E80075, E80078
Polecane przewody  E1010, E1015, E1017, E1019
Przygotowanie przewodu [mm] 8 - żyła centralna
6.4 - dielektryk
6.4 - ekran
