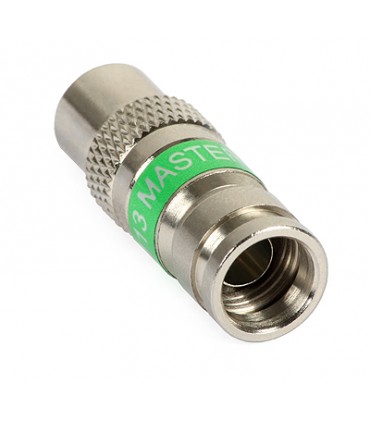

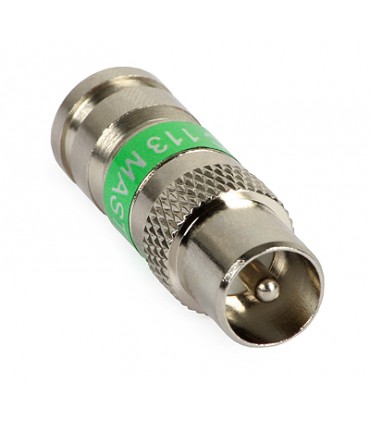

Monolityczny, wykonany z mosiądzu pokrytego niklem, wtyk IEC kompresyjny E3005 przeznaczony jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.
Wtyk IEC kompresyjny E3005 przeznaczony jest na kable:
- TRISET PROFI E1010_100
- TRISET PROFI E1010_500
- TRISET-113 E1015_1
- TRISET-113 E1015_100
- TRISET-113 E1015_200
- TRISET-113 E1015_500
- TRISET-113 PE E1017_1
- TRISET-113 PE E1017_100
- TRISET-113 PE E1017_200
- TRISET-113 PE E1017_500
- TRISET-113 HF E1019_500
Do zaciśnięcia należy użyć zaciskarki do złącz E80075 lub E80078.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.
- szerokie pasmo pracy
- bardzo małe tłumienie w całym paśmie pracy
- znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
- bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
- złącze stanowi monolit
- wymiarowo dopasowane jest do rodziny przewodów TRISET-113
- konstrukcja tego złącza chroniona jest licznymi patentami
- przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010
- do zaciśnięcia należy użyć zaciskarki do złącz E80075 lub E80078
- porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza
Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
- przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
- oplot należy wywinąć na oponę zewnętrzną
- tak przygotowany przewód wsunąć do złącza
- zacisnąć zaciskarką
| Kod |
E3005 |
| Impedancja [Ω] |
75 |
| Zakres częstotliwości [MHz] |
5-2400 |
| Typ złącza |
IEC proste (wtyk) |
| Wielkość [mm] |
8.4 |
| Rodzaj montażu |
Kompresja wzdłużna |
| Lutowane |
NIE |
| Montaż w obudowie |
NIE |
| Materiał |
Mosiądz 360 |
| Montaż zewnętrzny |
TAK |
| Producent |
MASTER |
| Ściągacz |
E8003, E8010 |
| Zaciskacz |
E80075, E80078 |
| Polecane przewody |
E1010, E1015, E1017, E1019 |
| Przygotowanie przewodu [mm] |
8 - żyła centralna
6.4 - dielektryk
6.4 - ekran |
