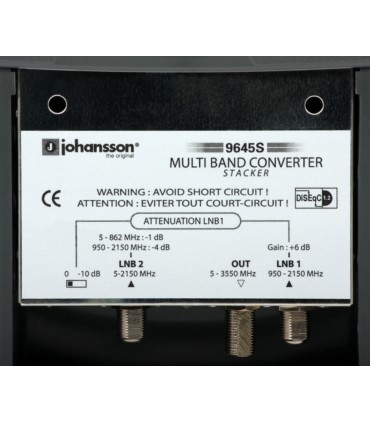

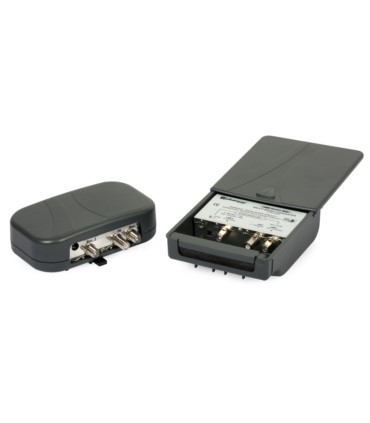

Konwerter wielozakresowy9645 KIT to urządzenie, dzięki któremu możliwe jest transmitowanie jednym przewodem koncentrycznym dwóch niezależnych sygnałów satelitarnych i sygnału TV naziemnej. Sprzęt jest remedium dla tych, którzy nie mają możliwości dołożyć kolejnego kabla, a chcą zastąpić jednogłowicowy tuner SAT tunerem PVR lub dodać kolejny tuner z niezależnym odbiorem dostępnych programów.
- podłączenie do jednego przewodu od anteny satelitarnej tunera satelitarnego PVR (z twardym dyskiem),
- podłączenie do jednego przewodu od anteny satelitarnej dwóch niezależnych tunerów satelitarnych,
- podłączenie do jednego przewodu od anteny satelitarnej i anteny do odbioru TV naziemnej tunera(ów) jak w przypadku powyżej oraz telewizora,
- podłączenie do jednego przewodu od multiswicha tunera satelitarnego PVR (z twardym dyskiem) i telewizora,
- podłączenie do jednego przewodu od multiswicha dwóch niezależnych tunerów satelitarnych i telewizora,
- podłączenie do jednego przewodu po sumatorze TV/SAT tunera PVR lub dwóch niezależnych tunerów SAT i telewizora.
|
Doprowadzenie jednym kablem
sygnału z jednego bądź dwóch satelitów do dwugłowicowego tunera PVR |
WAŻNE!
- Jeśli korzysta się z sygnału z czaszy SAT niezbędna jest wymiana konwertera typu Fullband na konwerter typu Twin
- W sytuacji transmisji sygnałów z multiswitcha niezbędne jest wykorzystanie dwóch wyjść multiswitcha.
- W celu odseparowania sygnału TV naziemnej od sygnału SAT, niezbędne jest podłączenie do wyjścia REC 2 gniazda RTV-SAT lub zwrotnicę RTV/SAT.
- Pomiędzy nadajnikiem, a odbiornikiem nie można stosować żadnych innych urządzeń (wzmacniaczy, zwrotnic, rozdzielaczy).
Zasilanie urządzenia odbywa się z odbiornika satelitarnego, zatem nie ma potrzeby stosować dodatkowych zasilań.
|
Schemat wykorzystania konwertera wielozakresowy 9645 KIT Johansson.
Doprowadzenie jednym kablem sygnału DVB-S/S2 z jednej pozycji satelitarnej
dla dwóch tunerów satelitarnych oraz sygnału DVB-T na jednym z gniazd. |
Dane techniczne:
Kod produktu | R85261 |
Nazwa | 9645 KIT |
Sumator (przy LNB lub multiswitchu) |
Wejście 1 | 950 — 2150 MHz |
Wejście 2 | 5 — 2150 MHz |
Wyjście | 5 — 3550 MHz |
Tłumienie toru | TV naziemna | 1 dB |
SAT | 4 dB |
Maksymalny poziom sygnału | 98 dBµV |
Pobór prądu | 0,7 W |
Odbiornik (przy tunerze SAT) |
Wejście | 5 — 3550 MHz |
Wyjście 1 | 5 — 2150 MHz |
Wyjście 2 | 950 — 2150 MHz |
Tłumienie toru | TV naziemna | 1 dB |
SAT | 4 dB |
Maksymalny poziom sygnału | 93 dBµV |
Pobór prądu | 0,7 W |
Zasilanie | Z odbiornika satelitarnego |
Długość toru | max. 75 m |
