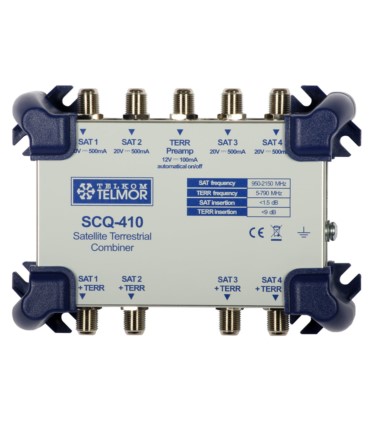

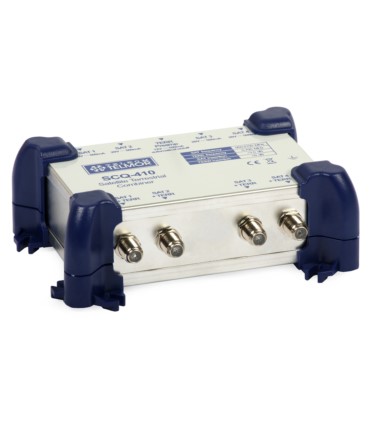

Sumator SCQ-410 został stworzony z myślą o użytkownikach indywidualnych, którzy pragną łatwo i szybko zsumować wejściowy sygnał RTV (DAB/DVB-T) oraz SAT, a następnie przesłać go przy użyciu kabla koncentrycznego do miejsca odbioru — tunera SAT i odbiornika TV (z jednej lub więcej anten DVB-T — zwrotnica), z niezależnych anten satelitarnych lub dwóch konwertorów typu Monoblock bądź jednego konwertera Quad.
Na wyjściu sumatora otrzymujemy 1-4 niezależnych torów sygnałów SAT-TV, które podłączamy do 1-4 gniazd abonenckich, rozdzielających je na osobne sygnały do odbiornika TV i tunera satelitarnego. Podłączenie tunera DVB-S na jedno z wyjść prześle napięcie zasilania dalej do LNB. Co za tym idzie, napięcie zasilania zostanie przekazane również do anteny naziemnej (przez stabilizator napięcia DC 12 V). W sytuacji, gdy antena DVB-T pozostaje bierna, załączy się zabezpieczenie przeciwzwarciowe.
Sumator SCQ-410 jest urządzeniem przeznaczonym do pracy wewnętrznej. Warto pamiętać aby połączenia urządzeń były pewne, dzięki czemu jakość przesyłania nie będzie zakłócana.
|
Przykładowy schemat instalacji RTV/SAT z wykorzystaniem sumatora SCQ-410.
W odróżnieniu od instalacji multiswitchowej w tym wypadku należy zastosować konwerter quad. |
Dane techniczne:
Kod produktu | R85255 |
Nazwa | SCQ-410 |
Ilość wejść | DVB-T | 1 |
SAT | 4 |
Pasmo | DVB-T | 5 — 790 MHz |
SAT | 950 — 2150 MHz |
Tłumienie | DVB-T | <8,5 dB |
SAT | <1,5 dB |
Separacja | >35 dB |
Typ złączy | F |
Przejście DC | DVB-T | Tak |
SAT | Tak |
napięcie/prąd | 20/500, 12/100 V/mA |
